Воздушный коллектор и система вентиляции
Каковы же принципы устройства воздушного коллектора вегетария?
Коллектор собирается из асбестоцементных или ПВХ-труб диаметром 50–110 мм.
Перед укладкой труб дно траншей покрывают слоем керамзита толщиной 20 см.
Трубы укладывают на глубину 0,3–0,35 м на расстоянии 0,5–0,6 м друг от друга; под углом 15–20° относительно горизонта, в направлении с севера на юг.
В нижней части системы труб выполняется перфорация с шагом 0,15 м. Через эти отверстия конденсационная влага будет попадать сначала в керамзит, а затем в грунт и обеспечивать капельное орошение вегетария.
Нижние концы вентиляционных труб, которые располагаются вдоль южной прозрачной стенки, выводятся на поверхность в вертикальном положении на высоту 0,2–0,3 м. Данные трубы выполняют функцию воздухозабора.
Возле капитальной задней стены все трубы соединяются с вертикальными стояками, которые выводятся на крышу вегетария. Стояки соединены между собой регулировочной камерой, которая с помощью вентилятора обеспечивает перемещение воздуха (рис. 67).

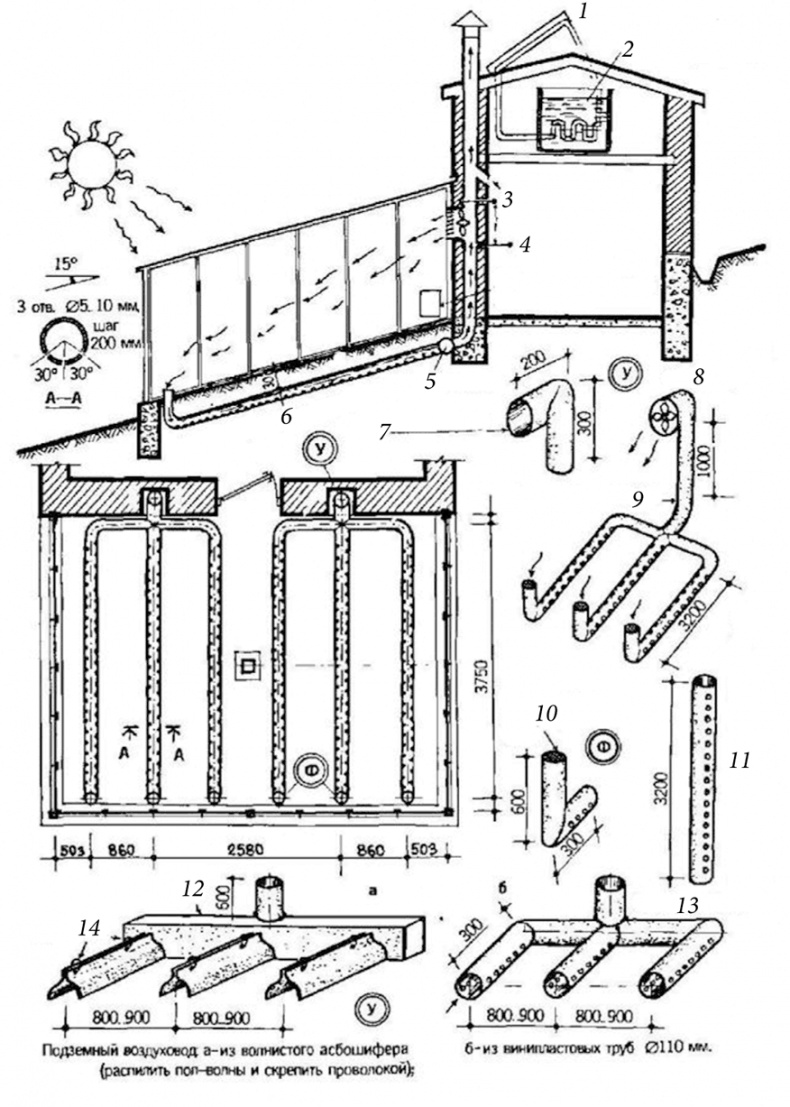

Рис. 67. Схема воздушного коллектора вегетария: 1 – солнечный коллектор; 2 – бак для полива с гелионагревом воды; 3 – шиберы переключения вентилятора в период летнего перегрева; 4 – калорифер для зимнего подогрева; 5 – коллектор; 6 – аккумуляция тепла в грунте; 7 – К вентилятору; 8 – вентилятор; 9 – винипластовые трубы; 10 – воздухозаборник с сеткой, 6 шт.; 11 – перфорированная труба ∅ 110 мм, 6 шт.; 12 – короб-коллектор, 2 шт.; 13 – коллектор, 2 шт.; 14 – проволока
Как работает воздушный коллектор вегетария?
Воздушный канал заканчивается коробом с электровентилятором. При включении вентилятора теплый воздух теплицы через воздухозабор проходит по трубам, нагревая почву вокруг них, далее – по каналам в стене и, подхваченный вентилятором, уже охлажденный, возвращается в помещение вегетария, снижая температуру воздуха в нем до требуемой. Чем интенсивнее поток воздуха и больше подземных воздухопроводов, шире трубы, тем ниже будет температура в вегетарии в жаркий солнечный день. Ночью, когда солнечная энергия не поступает, воздух, пройдя этот же путь и нагреваясь теплом, аккумулированным в почве, повышает температуру внутри теплицы.
Это важно! Если температура воздуха и почвы низкая (на улице мороз до –15 °C), то, к сожалению, кроме вентиляторов в системе труб в вегетарии необходимо установить электрокалориферы (со встроенными вентиляторами) или устроить инфракрасный подогрев. Электроприборы можно разместить в любом месте вегетария, соблюдая правила безопасности.
Совет. Если под рукой нет труб, но есть достаточное количество волнового шифера, для получения труб коллектора вегетария можно использовать полволны шифера, соединив куски шалашиком (см. рис. 67).
Это интересно! Эффективность современных солнечных вегетариев значительно повышается применением тепловых насосов, которые отбирают теплоту у грунта, грунтовых вод или наружного воздуха.
Солнечный вегетарий. Строительство шаг за шагом
Шаг 1
Выберите место. Для вегетария подойдет южный или юго-восточный склон. Лучшее место – примыкающее к дому или любой капитальной хозпостройке. Крутизна склона проектируется в зависимости от географической широты. В большинстве регионов Украины достаточно задать уклон 25–30°. В северных регионах этот угол увеличивается до 40°.
Шаг 2
Залейте фундамент. Оптимальный вариант фундамента – монолитный ленточный. При заливке не забудьте об анкерах для крепления каркаса.
Шаг 3
Проложите трубы коллектора и сформируйте грядки. Грядки расположите ступеньками с севера на юг по нисходящей. Высота бордюров грядок – произвольная, по усмотрению садовода.
Шаг 4
Приготовьте почву. Плодородный слой почвы для вегетария готовится заранее. Для этого можно воспользоваться рецептами питательных смесей для теплиц.
Шаг 5
Изготовьте каркас и произведите монтаж вегетария. Для каркаса удобнее всего использовать профильную стальную оцинкованную трубу 40 × 25 мм.
Шаг 6
Смонтируйте покрытие. В качестве покрытия рекомендуется сотовый поликарбонат толщиной не менее 6 мм. Для стыковки поликарбоната можно использовать специальные ленты.
Это важно! Рекомендуемая ширина вегетария – 6 м. Внутреннее помещение должно быть максимально герметичным. Стыки и места крепления листов поликарбоната обязательно нужно обработать силиконовым герметиком. На крыше сооружения рекомендуется проложить водоотводные каналы и стоки. Кроме того, необходимо продумать систему сброса снега с крыши зимой. Монтаж вегетария лучше начинать весной, при температуре 10 °C, – это облегчит работу с поликарбонатом и даст возможность почве хорошо прогреться еще до наступления холодов.
Особенности полива, вентиляции и отопления вегетария
Вентилятор вегетария обеспечивает движения воздуха в двух направлениях. Днем, когда воздух под лучами солнца в вегетарии нагревается, а значит, нагревается и воздух в трубах в наземной части, вентилятор помогает этот воздух интенсивно перемещать по трубам, которые находятся под плодородной почвой, при этом обогревая ее. Так, в вегетарии в течение светового дня солнце прогревает почву до 30–32 °C.
Ночью система коллектор – вентилятор начинает работать «наоборот»: воздух нагревается в трубах под почвой и с помощью вентилятора перемещается внутрь вегетария, поддерживая температуру воздуха на требуемом уровне.
На практике доказано, что средняя температура в солнечном вегетарии Иванова держится на уровне 20 °C, а в зимнее время при морозах ночью до –12 °C температура внутри теплицы будет составлять 16–18 °C (в безветренную погоду).
Это интересно! Практика применения вегетариев в экстремальных условиях (на берегу Азовского моря, где всю зиму дуют шквальные ветры) дала очень убедительные результаты, однако при морозе с ветром ночью приходилось применять электрический обогрев помещения, температура в котором упала до 0 °C.
Таким образом, система воздушного коллектора позволяет зимой и в холодные периоды года обогревать помещение вегетария, а летом наоборот – охлаждать. В вегетарии поддерживается оптимальный температурный баланс, и при этом углекислый газ, главная «пища» растений, из помещения не удаляется.
