На первой стадии проектирования кранов и схем их использования для нужд высотного строительства максимальный вылет стрелы был принят для 5-тонного крана УБК-5 равным 27,5 м, а для 15-тонного крана УБК-15 – равным 22 м. Величина максимального вылета стрелы у пятитонных кранов была обусловлена конкретной конфигурацией зданий, для строительства которых были предназначены краны УБК-5. Что же касается вели чины вылета стрелы пятнадцатитонного крана, который работал в центральной части строительства МГУ, то она была обусловлена неуверенностью конструкторов в целесообразности резкого увеличения вылета стрелы при столь значительной грузоподъемности крана.

При максимальном вылете стрелы, равном 22 м, для обслуживания всего контура здания на первом этапе строительства МГУ приходилось перемещать кран УБК-15-49 по смонтированному каркасу не только вертикально, но и горизонтально. При нерабочем положении центр тяжести крана оставался внутри опорной рамы, поэтому по горизонтальным путям кран передвигался без особых затруднений. Тем не менее трудоемкость этой операции была значительной: требовалось устройство перекаточных путей, приходилось выполнять лишние операции по закреплению крана, нарушался нормальный технологический процесс строительства и в ряде случаев приходилось усиливать элементы перекрытия. Поэтому для центральной части строительства МГУ была предусмотрена установка дополнительных стреловых кранов, которая была сопряжена со сложной подачей грузов. По окончании строительства нижних этажей, строительные элементы которых имели значительный в ее, стахановцы строительства МГУ предложили реконструировать кран УБК-15, удлинив его стрелу до 37 м и соответственно снизив его грузоподъемность (модификация УБК-15—50). Это и позволило отказаться от дополнительных кранов [187].

Высотки сталинской Москвы. Наследие эпохиВысотки сталинской Москвы. Наследие эпохи

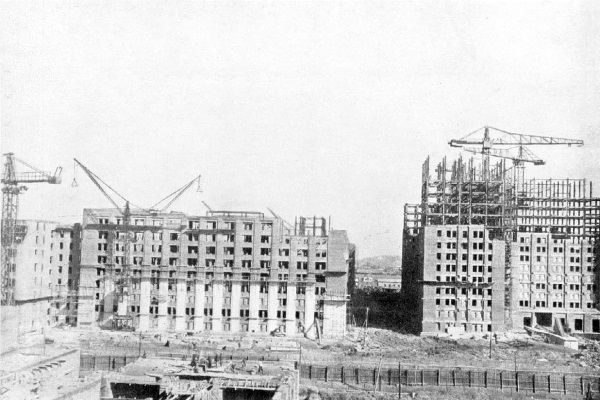

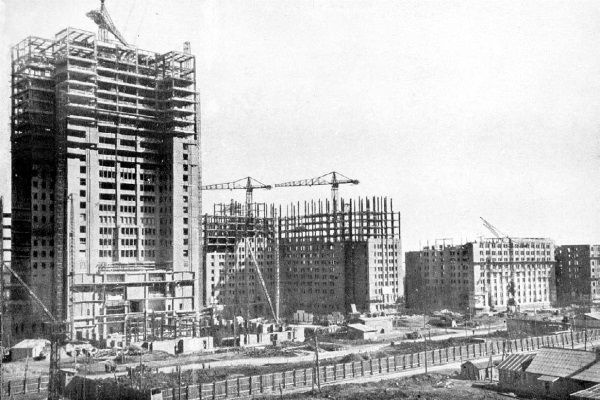

Строительство нового здания Московского государственного университета на Ленинских горах. Сентябрь 1950 г.


Скажем подробнее о том, чем была вызвана потребность реконструировать кран УБК-15-49. Монтаж каркаса крыльев МГУ в принципе не отличался по методу от монтажа каркасов других высотных зданий. Монтаж же центральной части здания был значительно более сложен. Центральная часть здания представляет собой массив размером в плане 52 х 65 м. Охватить такой контур одним краном при весе монтажного элемента, доходящем до 15 т, являлось задачей чрезвычайно трудной. К примеру, каркас небоскреба Empire State Building, при тех же примерно размерах здания в плане, американцы монтировали с помощью пяти вантовых деррик-кранов. На Ленинских горах работы организовали следующим образом: пятнадцатитонный башенный кран, находясь в центре здания и последовательно поднимаясь вверх, монтировал каркас в зоне своего действия на высоту 10–12 этажей. Затем устанавливались деррик-краны, их мачты жестко крепились к возведенному каркасу. Далее монтаж каркаса производился уже в двух уровнях: наверху работал башенный кран, а на 6—10 этажей ниже деррик-краны монтировали всю ту часть каркаса, которая не была охвачена башенным краном. После монтажа конструкций каркаса до отметки пяты дерриков последние переставлялись выше (с помощью того же башенного крана) [188].

Установка деррик-кранов являлась трудоемкой операцией, отнимавшей значительное время и силы. От этих кранов решено было отказаться. Новая удлиненная стрела башенного крана УБК позволяла это сделать, поскольку она имела больший радиус охвата. До реконструкции кран УБК весил 89,9 т, после реконструкции 103,7 т. Утяжеление произошло вследствие увеличения веса стрелы и контргруза. Перед перемещением крана его уравновешивали, для чего к стреле на максимальном ее вылете подвешивали груз весом 0,7 т.

Вместе с УБК-15-50 на стройплощадке МГУ использовались еще шесть пятитонных кранов УБК-5-49. Они были установлены после окончания бетонирования нижней плиты коробчатого фундамента и применялись уже с начала строительства его стен и второй плиты для подачи в котлован арматурных блоков. На этой стройке монтаж башни и стрелы первого крана УБК осуществлялся вантовым краном. Для монтажа каркасов высотных зданий на площади Восстания и открылков здания на Дорогомиловской набережной были изготовлены краны УБК-5 со стрелой, вылет которой составил 37,5 м. Таким образом представилась возможность сократить общее число кранов, занятых на сооружении данных высотных зданий. В условиях совершенствования конструкций кранов их производство осуществлялось для каждой конкретной стройки.

Проведенные ВНИОМС наблюдения за работой башенных кранов УБК-5-49 при строительстве высотного здания на Смоленской площади весной 1950 года показали, что производительность кранов по мере увеличения высоты подъема груза заметно уменьшается. Это было обусловлено увеличением машинного времени цикла за счет увеличения высоты подъема при постоянной скорости подъема и спуска. При этом очевидно, что производительность крана в значительной степени зависит от высоты подъема и совмещения рабочих движений. Наивысшая производительность достигается при работе с совмещением всех трех движений (подъема груза, передвижения грузовой тележки и поворота крана). Опыт показал, что почти во всех случаях возможно совмещение передвижения грузовой тележки и поворота крана, и такое совмещение движений, разрешенное Инструкцией по эксплуатации башенных кранов УБК на строительстве высотных зданий, обычно осуществлялось после подъема монтажного элемента выше установленных ранее конструкций. Из выполненных расчетов стало ясно, что если совмещение движений зависело от опытности и квалификации крановщика, то продолжи тельность подъема зависела всецело от конструкции крана. В тот момент было предложено создавать для кранов и подъемников лебедки на базе многоскоростного асинхронного электродвигателя трехфазного тока МА-200, выпускавшегося заводами Министерства электропромышленности СССР. Эти электродвигатели производились двух– и четырехскоростными, так, например, установка двухскоростного электродвигателя на кранах УБК и возможное изменение кратности грузового полиспата в два раза позволяло работать на четырех различных скоростях подъема и спуска [189].

Демонтаж кранов УБК был не сложен и в соответствующей обстановке мог занимать 2–3 дня. На строительстве высотного здания на Смоленской площади кран УБК разбирали посредством обычной трубчатой мачты, разобранные секции крана спускали на землю при помощи кран-укосины, установленной на верхнем перекрытии. Несколько сложнее осуществлялся демонтаж центрального крана УБК-15 на здании МГУ. Большая длина его стрелы и малые размеры в плане верхней секции каркаса заставили демонтировать две крайние секции стрелы, поворачивая их на 90 градусов при помощи вспомогательной укосины, которую крепили на ближайшей секции стрелы, и шарнира, создававшегося в месте стыковки демонтируемой секции со стрелой. Когда секция принимала вертикальное положение, ее опускали на ближайшее перекрытие, предварительно освободив шарнир. Остальную часть крана УБК-15 демонтировали специальным мачтово-стреловым краном грузоподъемностью 6,5 т, предназначенным для последующей сборки шпиля. Несмотря на то что опыт демонтажа большинства кранов УБК оказался удачным, вполне совершенный способ разбирать эти краны так и не был разработан [190].
