Летом 1943 года начали ставить литую командирскую башенку проекта Сормовского завода. В таком виде Т-34/76 выпускались до середины 1944 года, последним завершил их производство завод № 174 в Омске.

Таким образом, уникальный технический потенциал этого действительно выдающегося танка начали использовать лишь с 1943 года. Ранее, без командирской башенки и радиосвязи, это была слепая и глухая мощь. Все преимущества Т-34 в бронировании и вооружении немцы компенсировали тактикой и организацией.

Это несложное техническое решение потребовало определенных усилий от элиты Москвы, в частности — увеличения экипажа Т-34 до пяти человек.

Бронекатера Сталина. "Речные танки" Великой Отечественной

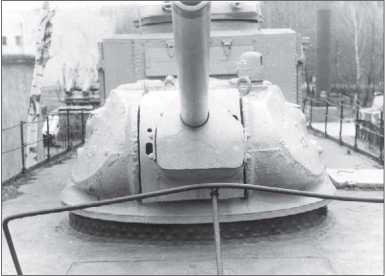

Носовая литая башня Сормовского завода бронекатера проекта 1124.

Бронекатера Сталина. "Речные танки" Великой Отечественной

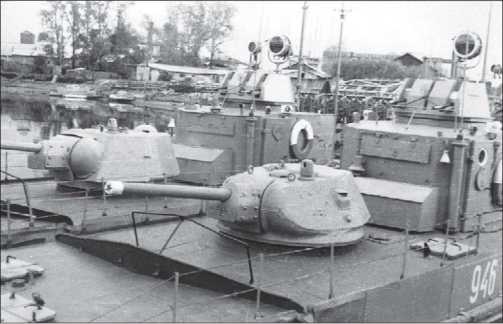

Бронекатера проекта 1124 с литыми носовыми башнями Сормовского (на первом плане) и Челябинского Кировского заводов.

Бронекатера Сталина. "Речные танки" Великой Отечественной Бронекатера Сталина. "Речные танки" Великой Отечественной

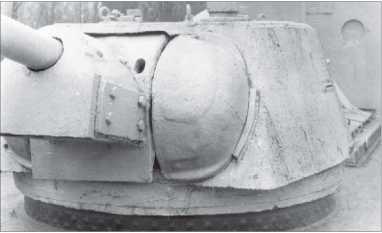

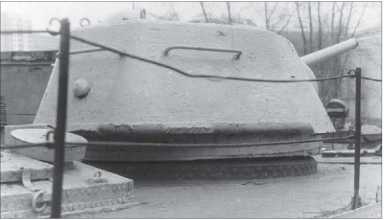

Литая башня бронекатеров проекта 1124, производства Челябинского Кировского завода.

Бронекатера Сталина. "Речные танки" Великой Отечественной

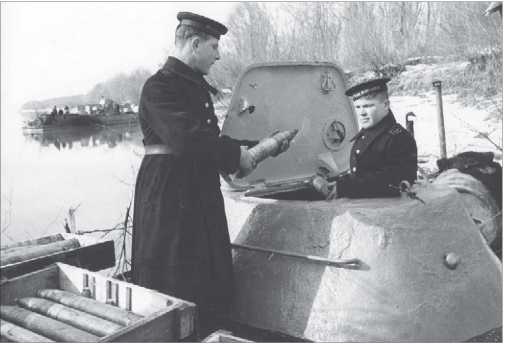

Погрузка боезапаса 76,2-мм башенной установки на одном из бронекатеров проекта 1124 Каспийской военной флотилии.

Бронекатера Сталина. "Речные танки" Великой Отечественной

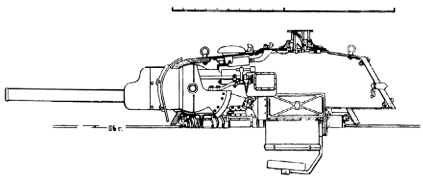

Продольный разрез сварной башни Т-34 с 76,2-мм пушкой Л-11. Рисунок выполнен И. И. Черниковым.

Бронекатера Сталина. "Речные танки" Великой Отечественной

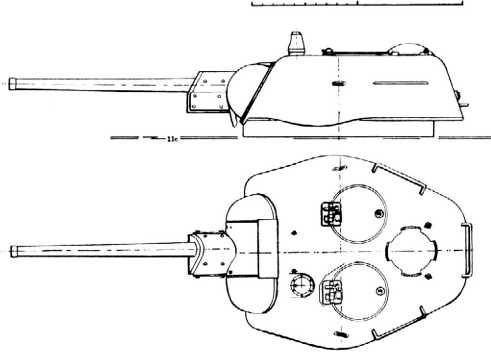

Штампованная башня Т-34-76. 1942 год. Челябинский Кировский завод. Рисунок выполнен И. И. Черниковым.

76.2-мм модернизированные танковые пушки образца 1940 и 1941 годов

76.2-мм танковые пушки образца 1940 и 1941 годов устанавливались в башне танка Т-34 для решения следующих задач:

1) уничтожение танков и других мотомеханизированных средств противника;

2) подавление и уничтожение артиллерии противника;

3) разрушение амбразур долговременных и деревоземляных огневых точек;

4) уничтожение огневых пехотных средств и живой силы противника.

Подъемный механизм крепился на левой щеке башни, а его сектор — к люльке. Вертикальное наведение пушки от -5° 30 минут до +26° 48 минут.

Горизонтальное наведение пушки осуществлялось вращением башни танка. Поворотный механизм находился в башне, слева от сиденья наводчика.

Скорострельность орудия на полигонном станке до 25 выстр./мин достигалась клиновым полуавтоматическим затвором, у которого автоматически открывался затвор, выбрасывалась гильза после выстрела и закрывался затвор при заряжании. В условиях закрытой башни скорострельность достигала 5–6 выстр./мин.

Все танковые пушки СССР тех лет не имели эжекционных устройств, и загазованность в башнях при частой стрельбе была крайне велика.

На походе качающаяся часть пушки крепилась стопором, который заходил в гнездо в нижней части правого цапфенного прилива.

76-мм танковую пушку образца 1940 года дважды модернизировали. Первая модернизация улучшила конструкции затвора и полуавтоматики с копирным устройством. Были изменены спусковые механизмы (ручной и ножной), тормоз отката и прибор для определения количества жидкости в накатнике. Ствол остался прежним (со свободной трубой).

Вторая модернизация: вместо ствола со свободной трубой применен ствол-моноблок с казенником, соединявшимся с трубой посредством муфты. Затвор, спусковой механизм и противооткатные устройства остались такими же, как и при первой модернизации.

Вертикальное наведение осуществлялось вручную, а горизонтальное — от электродвигателя.

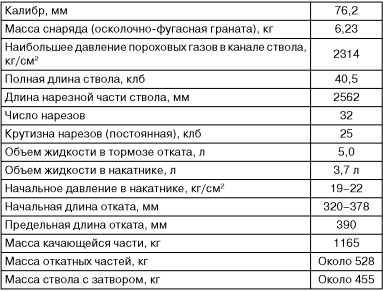

Данные 76,2-м модернизированных танковых пушек образца 1940 и 1941 годов с клиновым полуавтоматическим затвором

Бронекатера Сталина. "Речные танки" Великой Отечественной Бронекатера Сталина. "Речные танки" Великой Отечественной

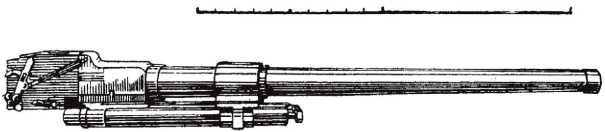

76,2-мм модернизированная танковая пушка образца 1940 года. Рисунок выполнен И. И. Черниковым.

Боеприпасы

Для стрельбы из 76-мм танковых пушек применялись унитарные патроны от дивизионных пушек образца 1902/30 и 1939 года:

1) унитарный патрон с осколочно-фугасной дальнобойной гранатой (стальной и сталистого чугуна) с взрывателем КТМ-1;

2) унитарный патрон с фугасной гранатой старого русского образца со взрывателями КТ-3, КТМ-3 или ЗГТ;

3) унитарный патрон с бронебойно-трассирующим снарядом и взрывателем МД-5;

4) унитарный патрон с пулевой шрапнелью, 22-секундной дистанционной трубкой и трубкой Т-3;

5) унитарный патрон со стержневой шрапнелью и трубкой Т-ЗУГ. На гильзе унитарного патрона имелся индекс УШ-Р-2-354.

Осколочно-фугасные и фугасные гранаты предназначались для поражения живой силы, артиллерии и огневых средств противника, а также для разрушения легких полевых сооружений.

Бронебойные снаряды предназначались для поражения танков, бронемашин и бронепоездов.

Шрапнель применялась для поражения открыто расположенных живых целей. Кроме того, стержневая шрапнель с трубкой Т-ЗУГ применялась для стрельбы по легкобронированным танкам и бронемашинам.

Наиболее эффективная дистанция для поражения целей с толщиной брони до 30 мм — 500 м. Трубка при этом устанавливалась на «УД».
