Согласно проекту корпус для обеспечения малой осадки выполнялся практически плоскодонным, с вертикальными бортами. Это исключило необходимость гнуть броневые листы и упростило технологию. Характерный плавный подъем килевой линии в носу позволял подходить носом к берегу почти впритык, что упрощало высадку десанта.
Среднюю часть занимала цитадель (подбашенные отсеки с боезапасом, машинное отделение, топливные баки, радиокаюта). Броневые листы, служившие палубным настилом и бортовой обшивкой, опускались на 200 мм ниже ватерлинии. Так цитадель одновременно обеспечивала и общую прочность корпуса.
Над цитаделью в броневой боевой (ходовой) рубке располагался главный командный пункт. Для уменьшения силуэта катера по высоте рубку опустили на 0,5 м. Вахтенные стояли на платформе, размещенной над цистернами бензина емкостью 4 т. Связь с машинным отделением (МО) — по переговорной трубе и машинному телеграфу. В лобовой стенке рубки имелось окно с триплексным стеклом. Кроме того, имелись иллюминаторы (закрытые бронещитками с узкими смотровыми щелями) в задней стенке и броневых дверях.
Плоскодонный корпус с поперечной системой набора делился водонепроницаемыми переборками на 10 отсеков, для внутреннего сообщения между которыми в переборках устраивались люки с водонепроницаемыми крышками (на траверзах цитадели — броневыми), расположенные выше расчетной аварийной линии затопления. Броневая часть корпуса — клепаная, небронированная — сварная. Все детали сварных конструкций соединялись встык. Набор к броне приклепывался, а к обшивке вне цитадели — приваривался. В ходе Великой Отечественной войны корпус уже полностью выполнялся сварным.
Жилые помещения имели вынужденно уменьшенные габариты — высоту в свету всего 1,55 м. Площадь самого большого 9-местного кубрика, буквально забитого рундуками, подвесными койками и складными столами — менее 14 м2. Однако проектанты предусмотрели водяное отопление от системы охлаждения двигателей, естественные вентиляцию и освещение (бортовые иллюминаторы с водонепроницаемыми крышками).
Для уменьшения массы корпуса за счет площади бортовой обшивки, снижения метацентрической высоты и получения необходимых параметров остойчивости палуба в корме делалась с уступом, опущенной на 0,5 м. Такой же уступ первоначально имелся и в носовой части корпуса. Но это не обеспечивало необходимой мореходности, и впоследствии от него отказались.
Корабли предназначались для действий на реках, в пределах видимости берега, поэтому средства управления сводились до минимума — штурвал, машинный телеграф и шлюпочный компас. На БКА, готовившихся для озерных и прибрежных морских плаваний, на светлом люке машинного отделения устанавливали еще и 127-мм компас на нактоузе, а сзади ходовой рубки (иногда) — ходовой мостик.
БКА первой серии, как и торпедные катера типа Г-5, оснащали каждый двумя двигателями ГАМ-34БП (глиссерный Александра Микулина), созданными на базе четырехтактного 12-цилиндрового авиационного мотора АМ-34, с редуктором для понижения числа оборотов и реверсом. Водомасляные радиаторы охлаждения — замкнутого цикла (забортная вода в радиаторы поступала самотеком от скоростного напора).
Наибольшая мощность двигателя 800 л. с. при 1650 об/мин. Завод-изготовитель № 24 в бою разрешал иметь свыше 1800 об/ мин в течение одного часа. Число оборотов двигателя при боевой подготовке разрешалось не более 1600 об./мин, на заднем ходу — 1200, в течение трех минут.
Мотор запускался через 6–8 секунд после включения. После 150 часов работы нового двигателя требовалась его полная переборка.
Углекислотная станция пожаротушения имела местное и дистанционное (из ходовой рубки) управление, направлявшее газ в любой из топливных баков. Пожарный электронасос мог использоваться как осушительное средство. Бензин Б-70 хранился во вкладных стальных бензобаках, размещенных в наиболее защищенном месте — под боевой рубкой.
Для предотвращения взрыва паров бензина инженер Шатеринков разработал оригинальную систему противопожарной защиты: отработавшие газы охлаждались в конденсаторе и снова подавались в бензобак, разделенный на семь отсеков, и далее в газоотводную трубу с подводным выхлопом (для снижения шумности). За всю войну не зарегистрировано ни единого случая взрыва бензоцистерн.
Бортовая электрическая сеть питалась от генераторов, навешанных на главный двигатель, и аккумуляторов. На БКА проекта 1124 дополнительно устанавливались генераторы Л-6 мощностью 3 кВт, работающие от автомобильного мотора ЗИС-5.
В качестве основного вооружения на БКА проекта 1124 вначале ставили по две 76,2-мм пушки образца 1927/32 года, длиной 16,5 калибров, в башнях танка Т-28. Орудие разработали в КБ Кировского завода на базе 76-мм полковой пушки образца 1927 года, уменьшив длину ее отката вдвое (с 1000 до 500 мм). Пушке присвоен индекс КТ (Кировская танковая), иногда ее именовали по типу танка — КТ-28. Поршневой затвор обеспечивал практическую скорострельность 2–3 выстр./мин. Вертикальное и горизонтальное наведение ручное. Из-за отсутствия эжекционных устройств загазованность в башнях при частой стрельбе была крайне велика.
КТ-28 стреляла патронами от полковой пушки образца 1927 года. Основным снарядом являлась старая русская фугасная граната. Дальность стрельбы составляла 5800–6000 м. Боекомплект — 112 унитарных выстрелов на ствол.

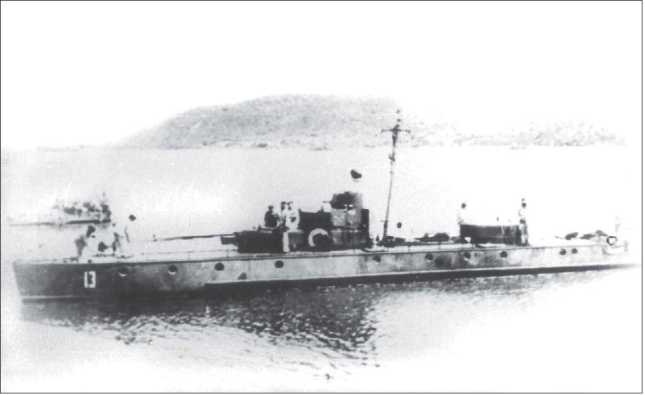

Бронекатер № 13 Амурской флотилии после установки фальшборта в носовой оконечности.
Для стрельбы по бронированным целям могли применяться бронебойные снаряды типа БР-350. Теоретически при дальности 500 м и попадании по нормали они пробивали 30-мм броню, реальная бронепробиваемость была ниже.
Пулеметное вооружение — три 7,62-мм пулемета ДТ с воздушным охлаждением и магазинным питанием. Один из них стоял на ходовой рубке, в башне ПБК-5, с двумя амбразурами. Для стрельбы по наземным или воздушным целям пулемет вставлялся в шаровую опору одной из этих амбразур. Угол обстрела носового орудия 300°, кормового — 330° при возвышении обоих 30°, пулемета — 360° при 75–85°.
В состав якорного устройства входил один якорь массой 75 кг, втягиваемый в клюз (с левого борта).
Два подвесных, балансирных руля не выступали за основную плоскость. Привод осуществлялся от ручного штурвала.
Диаметр циркуляции составлял около трех длин корпуса, но БКА при работе двигателей враздрай разворачивался практически на месте и без руля.
Первая серия бронекатеров
Строительство БКА проекта 1124 начал в 1933 году завод «Красный металлист» в Зеленодольске. В апреле 1937 года Амурскую флотилию пополнили 28 катеров, предназначенных для разведки и огневой поддержки разведгрупп, конвоирования десанта, борьбы с переправами, патрулирования и боя с кораблями противника такого же класса.
