Строгое «И»

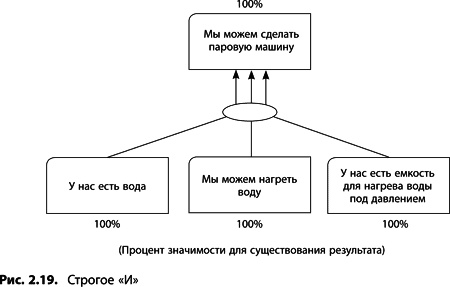

Такая ситуация встречается чаще всего: к результату от нескольких причин идут объединенные эллипсом стрелки (рис. 2.19). Это означает, что важна и необходима каждая причина, но только в совокупности они ведут к указанному результату. Если убрать хоть одну причину, полностью исчезнет результат. т. е. наличие результата полностью зависит от наличия каждой из причин, которые должны присутствовать в совокупности (в отличие от случая с достаточными причинами.
Усиливающее «И»
Этот вариант нечасто встречается на практике и представляет собой уже нечто среднее между необходимыми причинами (логика «и-и») и достаточными причинами (логика «или-или»). В случае усиливающего «И» каждая причина вносит какую-то долю в наличие результата. Иными словами, с добавлением каждой причины результат будет все более явным. И наоборот: при удалении одной причины результат не исчезнет совсем, но его проявление уже не будет полным, а соответствующим образом сократится.
Условные обозначения
Поскольку причины в случае с усиливающим «И» не являются в строгом смысле ни обязательным необходимым условием (когда при исчезновении одной из причин исчезает весь результат), ни самостоятельно достаточным условием (когда одна причина приводит к результату), возникает проблема графического отображения такой логики. Голдратт использует эллипс для обозначения взаимозависимости причин при строгом «И» и не вводит никаких специальных символов при обозначении самостоятельно-достаточных причин (логика «или-или»).

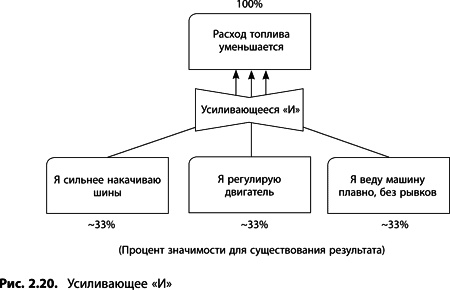

Но ни отдельные стрелки, ни эллипс не отражают в полной мере логику усиливающего «И». Поэтому возникает необходимость в каком-то ином символе для обозначения этой редкой ситуации. В нашей книге для передачи таких отношений мы будем использовать символ в виде галстука-бабочки, или «бантика» (рис. 2.20). Можно брать любой другой символ или же вообще никакими специальными символами не пользоваться. Главное, не забывать как-нибудь обозначать разницу между строгим «И» и усиливающим «И», иначе в работе с логическими деревьями не избежать трудностей.
Подмена причины следствием
Этот критерий базируется на очень тонком разграничении двух моментов: почему существует некое явление (результат) и как мы узнаем, что явление существует. Иногда это разграничение теряется при письменной или графической фиксации причинно-следственных отношений. Проверочным вопросом в данном случае будет: «Действительно ли указанная причина вызывает появление данного результата, а не наоборот?» Казалось бы, трудно не заметить такую ошибку подмены причины следствием, но не все так просто.
Пример «Хороший клев»

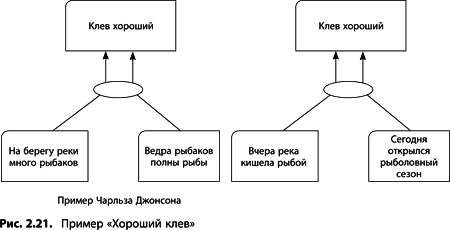

Поясним на двух примерах разницу между причиной явления и сигналом о существовании этого явления (рис. 2.21):
№ 1 ЕСЛИ на берегу много рыбаков И их ведра полны рыбы, ТО клев хороший.
№ 2 ЕСЛИ вчера река кишела рыбой И сегодня открылся рыболовный сезон, ТО клев хороший.

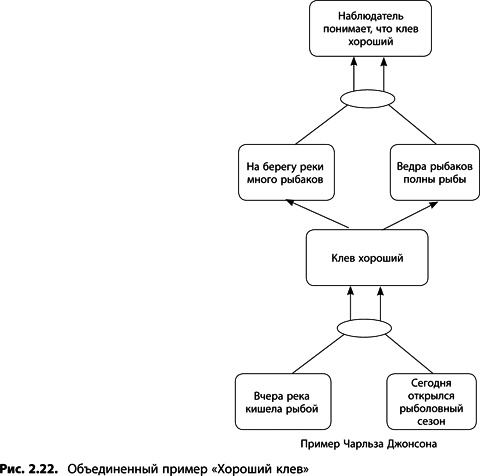

Какое из предложений более правильное? Клев был хороший потому, что на берегу много рыбаков, или, может быть, потому, что их ведра полны рыбы? Или же это только косвенные данные, показатели, на основании которых мы заключили, что клев хороший? На самом деле, чтобы разобраться с ситуацией, нужно выделить две группы причинно-следственных отношений, как это сделано на рис. 2.22.
Пример из статистики
«ЕСЛИ баллы за тест равны или меньше 50, ТО академическая успеваемость новых студентов низкая». В данном случае являются ли низкие оценки причиной плохой успеваемости, или же это показатель, свидетельствующий о плохой успеваемости? Иными словами, низкие оценки – это причина или сигнал о слабой успеваемости?
Пример из медицины
«ЕСЛИ у меня повышенная температура и боль внизу живота, ТО у меня аппендицит». Являются ли причиной аппендицита температура и боль, или это что-то другое? Как видите, заблудиться в причинах и следствиях довольно легко.
Проверка
Есть два способа обнаружить подмену причины следствием при анализе логического дерева.
1. Если вам кажется, что стрелка между причиной и следствием смотрит не в ту сторону, это может быть «первым звоночком», предупреждающим о том, что что-то не так.
2. Посмотрите, не является ли указанная причина скорее сигналом проявления, а не источником явления.

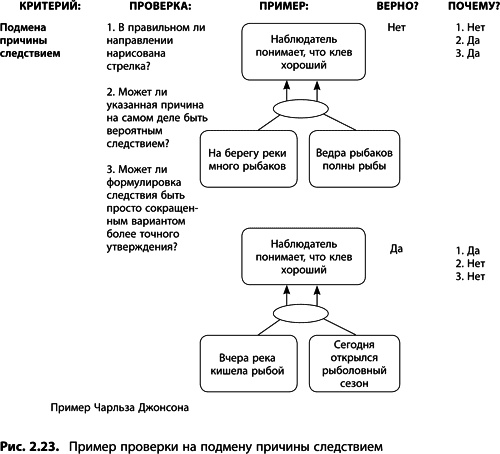

На рис. 2.23 дается пример и вопросы для проверки подмены причины следствием.
Рисунок 8.4 «Построение диалога при помощи КПЛП» в конце главы 8 подробно разъясняет, как выявлять случаи подмены причины следствием, а также реагировать на критику при анализе диаграмм.
Проверочное следствие
При проверке по этому критерию мы предполагаем, что если предложенные причинно-следственные связи выстроены верно, то может существовать еще какой-то другой, неупомянутый результат указанной причины. Так, утверждение «у меня аппендицит» может быть расценено как причина того, что «у меня болит низ живота». И если причина установлена верно, можно ожидать, что имеются и ряд других ее проявлений, которые обычно сопутствуют указанному, например: высокая температура и повышенное содержание лейкоцитов в крови.
Предсказание и поиск других возможных проявлений указанной причины используется обычно для подкрепления доводов, полученных при анализе по другим критериям (на наличие утверждения, достаточность приведенной причины, на отсутствие альтернативной причины или подмены причины следствием), т. е. сопутствующее следствие служит подтверждением соблюдения или несоблюдения других критериев. Оно также может использоваться для доказательства или опровержения правильности предложенных причин.
