● нежелательные явления в системе связаны друг с другом;
● как желательные, так и нежелательные явления в системе вызваны некими истинными причинами, причем в большинстве случаев опосредованно;
● формулировки причин и следствий нужно анализировать, используя критерии проверки логических построений;
● за каждой установленной связью в логическом построении стоят определенные невысказанные предположения;
● в данной системе при данных обстоятельствах одна и та же причина всегда ведет к одному определенному результату.
Как работать с этой главой
● Прочтите раздел «Описание дерева текущей реальности», в котором описывается дерево текущей реальности и принципы его работы.
● Прочтите раздел «Построение дерева текущей реальности» со всеми примерами. Здесь вы подробно ознакомитесь с этапами построения диаграммы и поймете цель каждого из них.
● Прочтите раздел «Анализ дерева текущей реальности», в котором объясняется, как убедиться, что ваша диаграмма логически верна и правильно отображает существующее положение дел.
● Изучите «Пример дерева текущей реальности» на рис. 3.44, посвященный определению причин малой эффективности применения в организации принципов TQM. Это типичный пример из жизни, демонстрирующий, какой сложной бывает реальная ситуация и насколько полезным может оказаться дерево текущей реальности для анализа систем.
● Изучите рис. 3.45 «Построение дерева текущей реальности». Это проверочный список, которым можно руководствоваться при построении дерева текущей реальности. В него включены сжатые инструкции и примеры по каждому этапу построения диаграммы. Подробные описания процесса разработки даны в разделе «Построение дерева текущей реальности».
● Потренируйтесь, используя «Упражнение на построение дерева текущей реальности» из приложения 3.
Описание дерева текущей реальности
Суть работы над деревом текущей реальности – поиск ограничений системы, которые не позволяют ей работать эффективнее. Необходимо понять, что именно нас в данный момент не устраивает в работе системы и в чем заключается корень проблемы. Повторим, что наблюдаемые нами и вызывающие недовольство симптомы называются нежелательными явлениями (НЯ), а факторы, их вызывающие, – истинными причинами (ИП).
Почему для поиска нежелательных явлений и истинных причин мы используем ДТР? Иногда никаких схем и диаграмм не требуется, ведь в простых случаях причина всех бед очевидна, ее трудно не заметить – примерно так же, как невозможно забыть про любимую мозоль. Но мир многогранен, и почти всегда мы сталкивается с переплетением множества факторов. Поэтому наглядное схематическое изображение ситуации незаменимо для того, чтобы выявить хронические болезни системы.

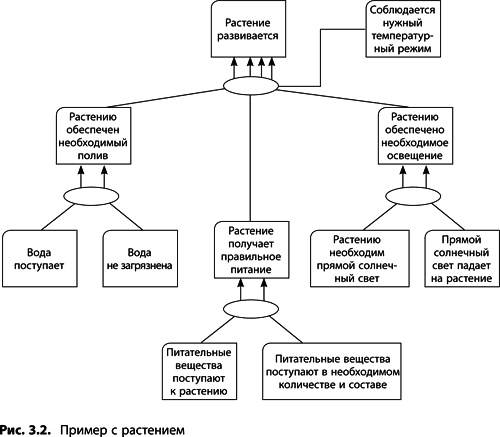

Так, принято считать, что растение нормально развивается при соблюдении трех обязательных условий: наличие воды, света и питательных веществ (см. рис. 3.2). И если вдруг рост прекращается, в первую очередь вы, конечно же, станете искать причину в нарушении какого-то из этих условий. Но остановка развития может быть вызвана и другими причинами, поскольку перечисленные нами факторы хотя и необходимы, но не достаточны для того, чтобы растение развивалось правильно. Например, нужен еще и определенный температурный режим. Установить диагноз в данной ситуации не так просто, как кажется поначалу. В большинстве случаев в основе интересующих нас явлений лежат скрытые, неочевидные причины. Поэтому трудно определить, как исправить ситуацию и что именно нужно изменить в системе. Справиться с этой задачей помогает дерево текущей реальности.

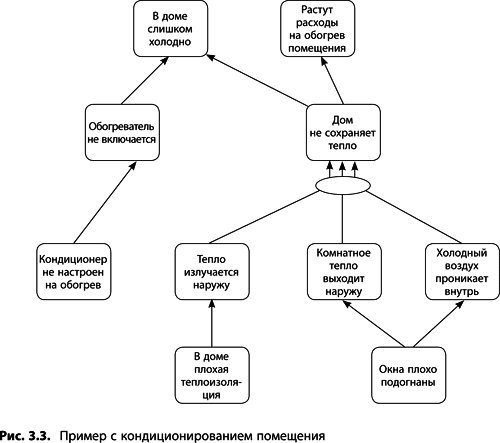

Например, если у вас есть кондиционер, но в доме постоянно то слишком жарко, то слишком холодно, первой реакцией будет попытка отрегулировать настройки кондиционера. Казалось бы, просто. Но если в течение дня уличная температура меняется, то вам придется постоянно заниматься соответствующими регулировками. Температура в помещении, может, и станет комфортной, но одновременно возрастет оплата за электроэнергию. Дерево текущей реальности на рис. 3.3 демонстрирует, насколько сложной может на самом деле быть ситуация. При анализе видны истинные причины, которые продолжают порождать проблемы, если вы просто пытаетесь регулировать кондиционер. Нестабильность температуры в доме будет вашей постоянной головной болью, пока не устранена истинная причина проблем – плохая теплоизоляция дома.
Самостоятельный инструмент или составной элемент
Дерево текущей реальности может использоваться как самостоятельно (для выявления истинных причин проблем, с которыми мы сталкиваемся ежедневно), так и в качестве необходимого первого шага при реорганизации сложных систем. Сам процесс построения дерева при этом остается одним и тем же. Последний раздел данной главы посвящен использованию дерева текущей реальности в совокупности с другими логическими инструментами.
Зона контроля и сфера влияния
Прежде чем перейти к описанию дерева текущей реальности, нужно объяснить некоторые используемые понятия.
Все мы являемся составной частью неких сложных систем и обладаем различной степенью контроля над окружением. Есть области, которые мы можем контролировать и в рамках которых способны управлять событиями, – про такие области говорится, что они лежат в зоне нашего контроля. В пределах зоны контроля мы имеем практически абсолютную власть и можем воздействовать на что угодно и как угодно. Сразу за зоной контроля простирается сфера влияния – здесь мы можем в какой-то мере влиять на ход событий, но он не подчиняется нам полностью и напрямую. Ну а вне сферы влияния мы уже не можем ни влиять, ни управлять (см. рис. 3.4).
Концепция разделения управленческих возможностей на зону контроля и сферу влияния важна для понимания работы с деревом текущей реальности. Диаграмма, полноценно отображающая текущую ситуацию, скорее всего, захватит все три зоны возможностей: зону контроля, сферу влияния и неконтролируемую область (рис. 3.5). Зная, в какой области мы находимся в конкретной ситуации, можно понять, что мы действительно способны изменить своими силами, а что нет. Если проблемы лежат вне зоны нашего контроля, но в сфере влияния, нам потребуется помощь со стороны, т. е. придется подталкивать или убеждать других делать то, что нужно нам. Если же проблемы находятся даже вне сферы влияния, то, вероятнее всего, не в наших силах будет хоть как-то на них воздействовать.
