Часто диаграммы получаются очень сложными (дерево текущей реальности, будущей реальности, перехода, план преобразований) – хорошие примеры даны на рис. 3.44 и 5.35. Такие логические деревья могут и запутать, и оттолкнуть аудиторию, особенно тех, кто не знаком с приемами графического отображения логики наступления событий. Создатель диаграммы должен, насколько это возможно, помочь публике. И одним из способов может быть четкая сквозная нумерация утверждений, описанная в примечании «Нумерация утверждений в логическом дереве». Можно выбрать и любой другой метод нумерации, главное, чтобы он упрощал чтение диаграммы.

Примечание: нумерация утверждений в логическом дереве. Утверждения в логическом дереве могут исчисляться десятками и даже сотнями. Например, в Транспортном управлении США построили дерево текущей реальности, насчитывающее 170 одних только нежелательных явлений, не говоря уже о причинах и следствиях, ведущих к этим явлениям. И без последовательной системы нумерации было бы практически невозможно проследить цепочки причинно-следственных отношений в такой диаграмме.

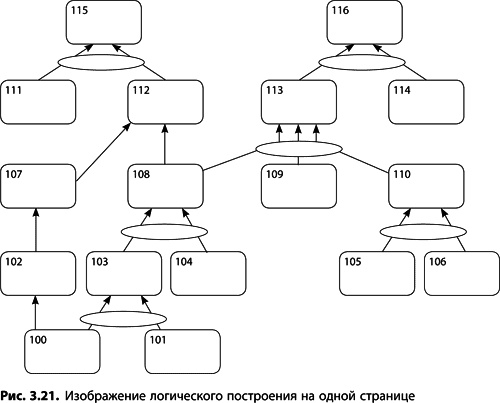

Каким образом нумеровать утверждения в логическом дереве? Какой бы способ вы ни использовали, он должен соответствовать следующим требованиям (рис. 3.21):

● нумерация по возрастающей в направлении стрелок;

● легкость прослеживания переходов на другие страницы;

● простота поиска страниц.

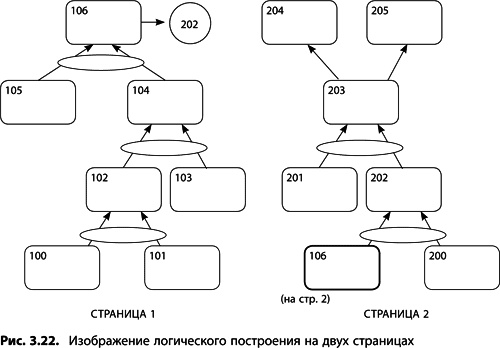

Не существует единственно правильного метода нумерации. Предлагаемый способ соответствует всем перечисленным требованиям и дает ряд других преимуществ. Например, простой порядковой нумерации достаточно, если вся диаграмма помещается на одной странице. Если же страниц несколько, необходимо на каждой начинать новый отсчет (рис. 3.22).

Итак, предлагаем следующие правила нумерации:

● не начинайте нумерацию, пока не будете до конца уверены, что ваше дерево выстроено логически правильно (т. е. в него включены все необходимые элементы);

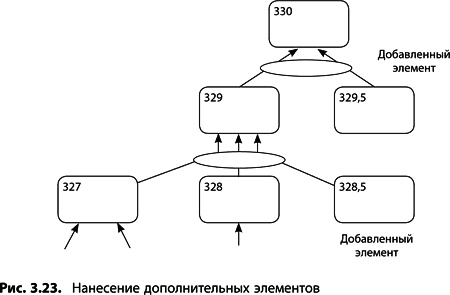

● используйте трехзначную нумерацию, начиная со 100. На каждой новой странице начинается новая нумерация (на второй странице – с 200, на третьей – с 300 и т. д., рис. 3.23);

● если вдруг придется добавлять дополнительные элементы, используйте десятичные знаки к уже имеющимся номерам (217,1, 224,5, 234,7 и т. д.);

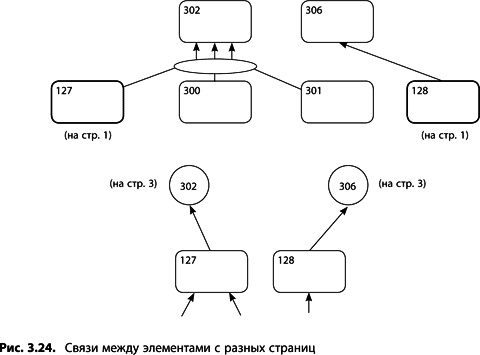

● если причина с одной страницы связана со следствием на другой странице, укажите рядом с причиной сам ссылочный номер утверждения-следствия, а также номер страницы, на которой нужно искать следствие. На странице со следствием дайте ссылку на номер причины (рис. 3.24) и номер страницы, где искать утверждение-причину. На странице со следствием выделите ссылку на причину жирной линией, чтобы обратить внимание читающего на то, что она «пришла» с другой страницы.

Читать ДТК довольно просто. Поскольку каждое утверждение – это полное предложение, то их легко объединить в предложение сложное. Прочтите утверждение в основании стрелки, добавив к нему союз «если», а затем прочтите утверждение, на которое стрелка указывает, начиная его со слова «то». Если несколько причин объединены эллипсом, добавляйте «если» лишь один раз в самом начале перед первой из причин, а остальные соединяйте союзом «и». Например:

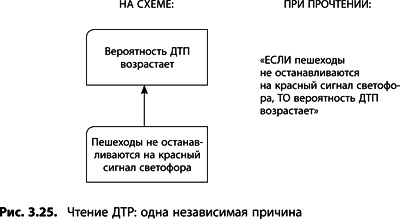

«ЕСЛИ пешеходы не останавливаются на красный сигнал светофора, ТО вероятность ДТП возрастает» (рис. 3.25).

Другой пример:

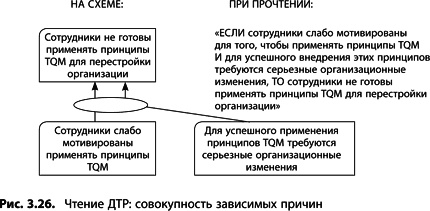

«ЕСЛИ сотрудники слабо мотивированы для того, чтобы применять принципы TQM И для успешного внедрения этих принципов требуются серьезные организационные изменения, ТО сотрудники не готовы применять принципы TQM для перестройки организации (рис. 3.26).

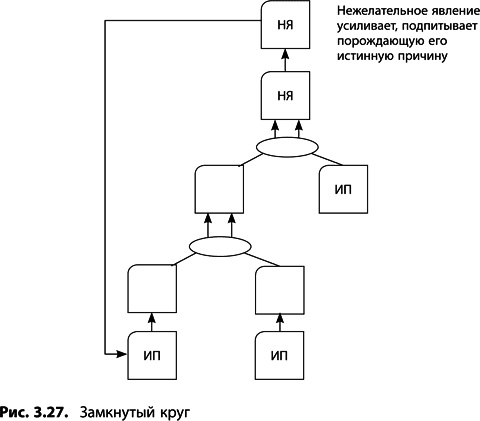

Иногда в процессе построения ДТР и соединения НЯ с истинными причинами можно столкнуться с особой разновидностью связи между нежелательным явлением и причиной на самом низком уровне. Бывает так, что НЯ само же и подкрепляет, поддерживает, усиливает причину, его порождающую. Получается замкнутый круг (рис. 3.27). Это и хорошо, и плохо одновременно. Плохо, так как рассматриваемая нежелательная ситуация имеет склонность к автогенерации и с каждым новым циклом нежелательное явление может усиливаться, т. е. система будет разрушать сама себя.

Но у всякой медали есть обратная сторона: обнаружив замкнутый круг, мы можем предпринять все возможные меры, чтобы его разорвать. Причина, входящая в замкнутый круг, может и не быть ключевой проблемой, но из-за явления автогенерации необходимо очень внимательно проверить:

● разорвется ли круг, если устранить ключевую проблему;

● нужно ли корректирующее воздействие, чтобы разорвать круг;

● может ли получиться так, что правильно разработанное корректирующее воздействие придаст замкнутому кругу позитивный характер и система усилит свои важные свойства? (Более подробно позитивный замкнутый круг описан в главе 5 «Дерево будущей реальности».)

В большинстве случаев разорвать замкнутый круг – значит серьезно уменьшить степень проявления нежелательных результатов, даже если и не удалось отыскать и решить ключевую проблему.
