5. Соедините оставшиеся НЯ

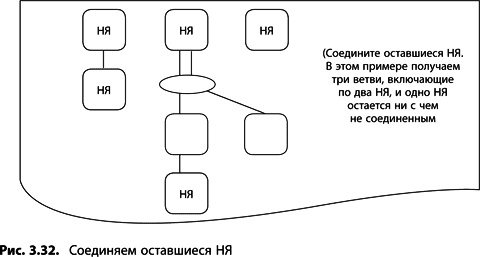

Повторите ту же процедуру для оставшихся трех НЯ (рис. 3.32):

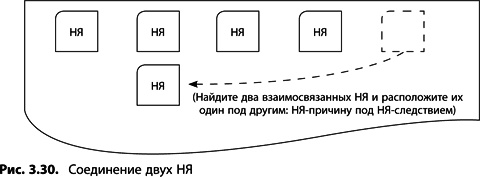

1) найдите из оставшихся НЯ те, которые можно связать друг с другом, как описано в пункте 4;

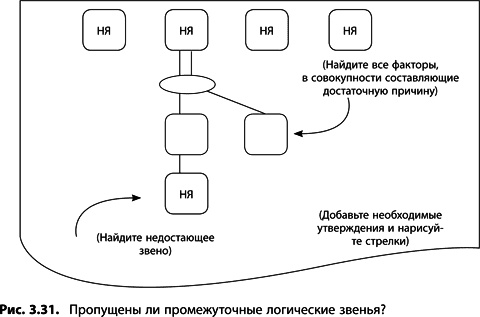

2) найдите среди оставшихся НЯ те, которые можно соединить с первыми двумя НЯ (далее действуйте, как описано в пункте 4);
3) если вы уже подключили к схеме все НЯ, которые могли связать в одну картинку, но все равно остались одинокие НЯ, то переходите к пункту 6.
6. Выстраивайте причинно-следственные связи

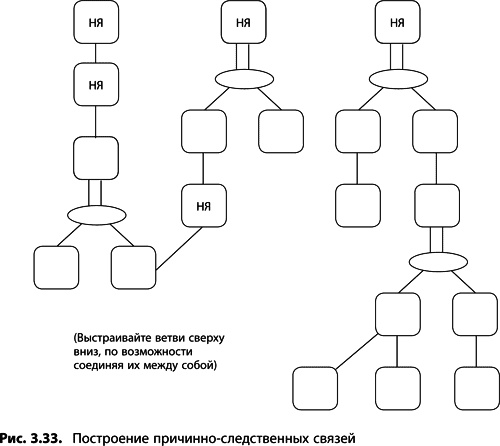

В лучшем случае в конце 5-го этапа все НЯ будут соединены в единую структуру. Однако чаще всего образуется несколько отдельных групп НЯ, представляющих собой ответвления в ДТР (например, 1 и 4 НЯ; 2 и 3; 2, 5 и 1). Ваша задача – проследить цепь причин и следствий, двигаясь все ниже к основанию диаграммы, пока ветви не сойдутся в одной истинной причине (рис. 3.33). Если эта причина будет связана минимум с 70 % НЯ, значит, мы нашли ключевую проблему. Каждую ветвь прорабатывайте в направлении к основанию схемы.
1. Чтобы выстроить следующий нижележащий уровень, ответьте на вопросы:
а) в результате чего имеет место рассматриваемое явление данного логического уровня? Ответ, начинающийся с «потому что», будет элементом следующего уровня;
б) что является непосредственной и достаточной причиной наступления события данного уровня? Ответ должен быть тот же, что и на предыдущий вопрос. Если нет, вернитесь к вопросу «а»;
в) единственная ли это причина? Могут ли у данного явления быть еще какие-либо альтернативные или составные связанные причины?
2. Для проверки каждого нового логического уровня используйте КПЛП. Если результаты проверки неудовлетворительные, ищите коренную причину явления.

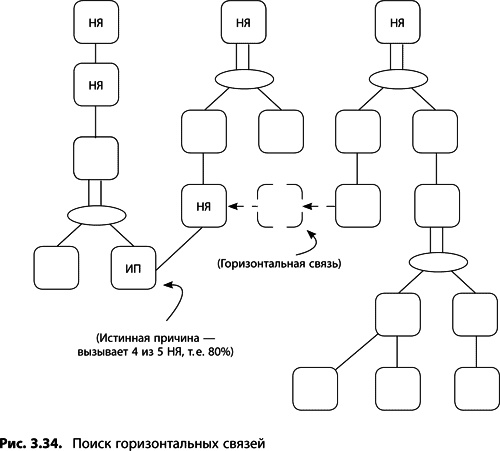

3. На каждом следующем нижележащем уровне исследуйте все соседние ветви диаграммы с точки зрения их возможного объединения (рис. 3.34). Не исключено, что вам придется добавить промежуточные звенья, чтобы выстроить горизонтальную связь между ветвями. При этом некоторые звенья могут быть взяты из отсеянных при первичном отборе НЯ.
4. Остановите работу, когда ветви, идущие от каждого из пяти НЯ, будут объединены между собой. Просмотрите всю диаграмму сверху вниз и определите, соответствует ли получившаяся картина вашему интуитивному представлению о данной системе. Это очень хороший способ проверки. Если ответ отрицательный, перепроверьте каждую связь по КПЛП. Таким образом вы выясните, все ли причины являются достаточными и не пропущены ли альтернативные самостоятельные причины событий.
5. Проверьте логическое дерево на наличие замкнутого круга. Нет ли в диаграмме НЯ, которые могут подпитывать или усиливать утверждения более низких уровней? Если в диаграмме обнаружилось такое явление, обозначьте эту замкнутую связь стрелкой от НЯ назад к усиливаемой им причине.
7. Пересмотрите НЯ

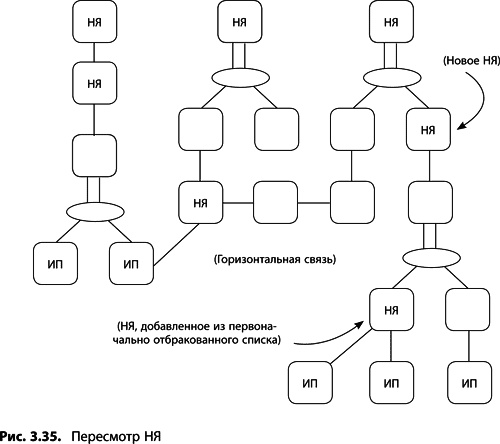

Хотя построение диаграммы и начиналось всего с пяти нежелательных явлений, иногда в ходе работы возникает необходимость добавить еще НЯ. К этому времени вам, возможно, уже пришлось воспользоваться отсеянными при первичном отборе НЯ (рис. 3.35). Если до сих пор имеются неиспользованные, пересмотрите их, проверьте на наличие утверждения и найдите для них место в диаграмме. После этого просмотрите всю схему (нужно ли добавить связи, элементы).
1. Проверьте, можно ли до сих пор рассматривать как НЯ каждое из пяти исходных утверждений, с которых мы начинали разработку диаграммы. Если нет, снимите с них условные обозначения НЯ.
2. Проверьте, можно ли все еще рассматривать как НЯ утверждения, первоначально отсеянные и добавленные в диаграмму в ходе дальнейшей работы. Если нет, снимите с них условные обозначения НЯ.
Примечание: некоторые из отсеянных или найденных позднее НЯ могут располагаться в вашей диаграмме над исходными, т. е. придется строить ветвь вверх. Поэтому перед началом работы необходимо «зарезервировать» на этот случай свободное место в верхней части листа.
3. Просмотрите все утверждения диаграммы, особенно те, что добавлялись для заполнения пробелов и оформления горизонтальных связей. Отметьте все, которые можно назвать НЯ.
4. Из первого и последнего уровней диаграммы удалите утверждения, не имеющие прямого отношения к схеме и не связанные с истинными причинами или НЯ.

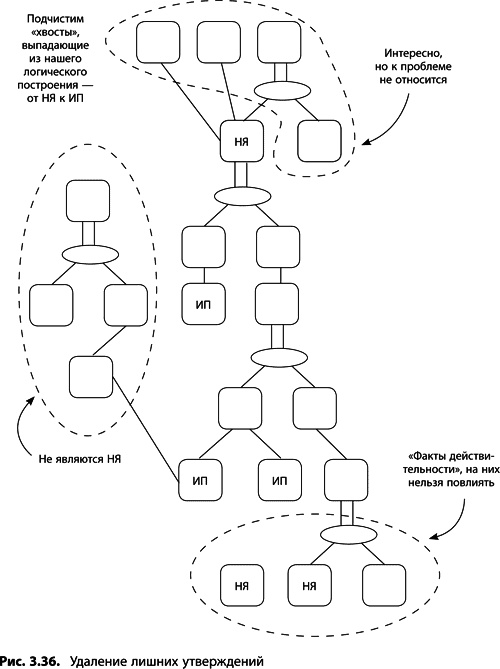

5. Удалите те утверждения, которые либо выпадают из логического построения и не влияют на НЯ, либо лежат далеко за сферой вашего влияния. Исключение составляют случаи, когда «лишнее» утверждение является истинной причиной проблем (рис. 3.36).
Примечание: ориентируйтесь при этом на здравый смысл, чтобы ваше логическое дерево не превратилось в полную картину мироздания, т. е. не простиралось слишком глубоко или высоко. Иногда в диаграмму попадают элементы, сами по себе интересные, но не имеющие отношения к решению изучаемой проблемы. Спросите себя, нужны ли все элементы, чтобы полностью отобразить ситуацию с НЯ и ключевыми проблемами. Если нет, избавьтесь от них.
6. Пересчитайте и запомните общее количество нежелательных явлений вашего логического дерева.
8. Определите истинные причины и ключевую проблему
Теперь можно попытаться найти ключевую проблему, т. е. явление, вызывающее большинство НЯ (рис. 3.37). Если это удастся, значит, мы определили, что же является ограничением системы.
