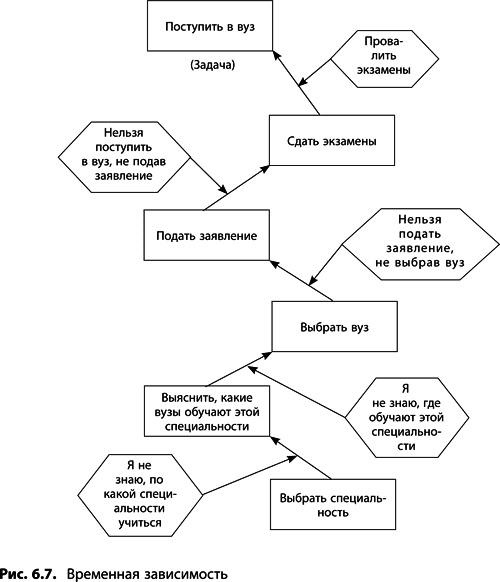

Из этого примера видно, что ПЦ связаны временной зависимостью между собой. И чем сложнее проблема, тем важнее правильно определить последовательность действий по ее устранению. Дерево перехода – прекрасный инструмент для решения данной задачи.
Условные обозначения

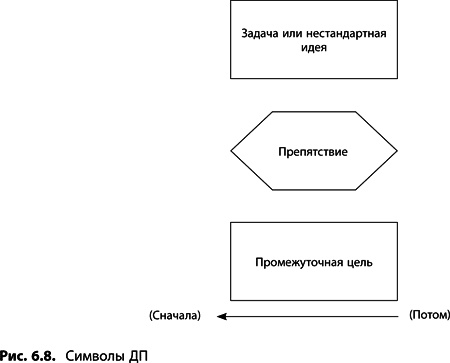

В дереве перехода используется два типа фигур и обычные стрелки для их соединения (рис. 6.8).
● Обычный прямоугольник для обозначения главной задачи, для решения которой строится диаграмма. Если ДП используется вместе с ДБР, задачей может быть реализация прорыва, нестандартной идеи (см. главу 5 «Дерево будущей реальности»). Прямоугольник также обозначает и промежуточные цели.
● Шестиугольник изображает препятствия.

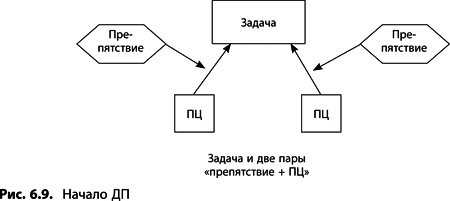

● Стрелки передают логическую связь между препятствиями, промежуточными целями по их преодолению и основной задачей, а также определяют их хронологическую последовательность (событие, происходящее раньше по времени, располагается у основания стрелки). Стрелки соединяют ПЦ с задачей или нестандартной идеей (рис. 6.9). Преграда, стоящая на пути от одной тактической цели к другой, соединяется логической связью со стрелкой, стоящей между двумя промежуточными целями. После того как препятствие было логически размещено между двумя промежуточными целями, все дальнейшие действия (перестановки и пр.) должны производиться с полученным объектом как с единым целым.
Озвучивание логики дерева перехода
Дерево перехода можно читать как сверху вниз, так и снизу вверх.
Сверху вниз
Если вам больше нравится начинать сверху (от задачи) и двигаться вниз – к самым первым предварительным условиям, проговаривайте диаграмму, используя следующие формулировки (рис. 6.10):
«Чтобы выполнить (ЗАДАЧУ), мы должны сначала (достичь ПЦ), чтобы устранить стоящее на пути к задаче (ПРЕПЯТСТВИЕ)»
или
«Чтобы достичь (верхней ПЦ), мы должны сначала достичь (нижней ПЦ), чтобы устранить стоящее на пути к цели (ПРЕПЯТСТВИЕ)».
Еще один, более простой, способ чтения ДП сверху вниз следующий:
«На пути к (верхней ПЦ) стоит (ПРЕПЯТСТВИЕ), поэтому нужно сначала достичь (нижней ПЦ)».
Снизу вверх

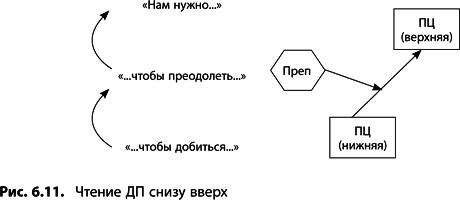

Если же вам больше нравится воспроизводить события в хронологическом порядке, начинайте снизу, используя конструкции (рис. 6.11):
«Нам нужно сначала достичь (нижней ПЦ), чтобы двигаться дальше к (верхней ПЦ), так как на пути к цели стоит (ПРЕПЯТСТВИЕ)»
или
«Достигнув (нижней ПЦ), мы преодолеем (ПРЕПЯТСТВИЕ), стоящее на пути к (верхней ПЦ)».
Создание дерева перехода
Описанный далее порядок действий предполагает, что вы строите самостоятельное дерево перехода для решения какого-то одного вопроса, а не сложной проблемы, для которой могут потребоваться и другие построения ТОС (ДТР, ДБР, ДРК). Если ДП используется совместно с другими диаграммами, обязательно прочтите рекомендации в разделе «Использование дерева перехода вместе с другими инструментами ТОС» далее в этой главе.
С чего начать?
Вы готовы строить дерево перехода. Перед тем как приступить к составлению непосредственно самой диаграммы, составьте список препятствий и возможных способов (ПЦ) их преодоления.
1. Подготовьте лист

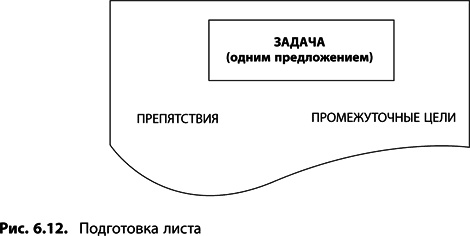

Возьмите чистый лист бумаги и сверху в центре полным предложением запишите задачу, для решения которой вы строите вашу диаграмму (рис. 6.12). Обведите ее рамочкой.
2. Нарисуйте две колонки
Оставшуюся часть листа разделите на две части, озаглавьте одну «Препятствия», а другую «Промежуточные цели».
3. Перечислите препятствия

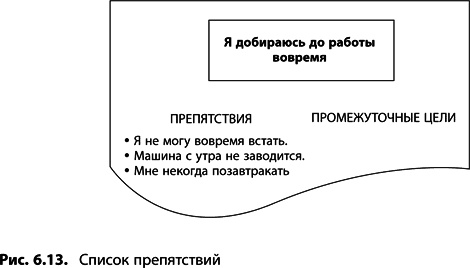

Подумайте, какие препятствия могут встать на пути вашей цели (то, что в рамке сверху листа). Запишите их в левую колонку (рис. 6.13), не нумеруя и в любой последовательности – порядок здесь не важен, просто перечисляйте их. Не бойтесь пропустить что-то. Если вы упустите что-то важное, это обязательно проявится в ходе создания или анализа диаграммы.
4. Разработайте промежуточные цели
В правой колонке напротив каждого препятствия запишите все пришедшие вам в голову способы преодоления этих препятствий (рис. 6.14). Проверьте, действительно ли каждый конкретный метод вам подходит, сформулировав предложение по схеме:
«(ПРЕПЯТСТВИЕ) будет устранено, если достичь (ПЦ)».
Если предложение звучит логично, то данный способ устранения преграды, вероятно, работает.
Если не удается придумать ничего конкретного, не останавливайтесь. В этом случае просто запишите в качестве ПЦ утверждение, обратное формулировке препятствия, и двигайтесь дальше. Например, препятствие звучит как «Я застрял в пробке». Если в течение минуты вы не можете придумать конкретных действий по его преодолению, пишите ПЦ так: «Я преодолел весь путь без помех» – и переходите к следующему препятствию. Но в идеале, конечно, этого следует избегать. Если больше половины ПЦ выражены фразами, противоположными по смыслу препятствиям, без конкретизации решений, значит, вы недостаточно разбираетесь в ситуации и может потребоваться помощь людей, знакомых с вопросом лучше, чем вы.
