Книга Интеллектуальная собственность в бизнесе: изобретение, товарный знак, ноу-хау, фирменный бренд..., страница 56. Автор книги Микаэл Дашян

Разделитель для чтения книг в онлайн библиотеке

Онлайн книга «Интеллектуальная собственность в бизнесе: изобретение, товарный знак, ноу-хау, фирменный бренд...»

Cтраница 56

Интеллектуальная собственность в бизнесе: изобретение, товарный знак, ноу-хау, фирменный бренд...

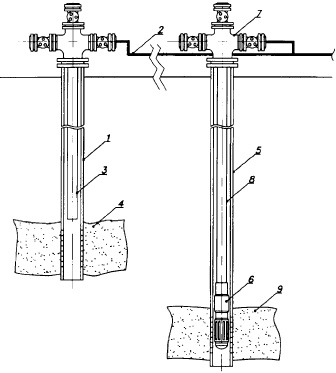

Рис. Способ поддержания пластового давления на нефтяных месторождениях (из реферата к патенту)


Это обеспечивают за счет подъема давления в призабойной зоне пласта, снижения гидравлических потерь в пласте, снижения вязкости воды и образования дополнительных микротрещин в коллекторе призабойной зоны пласта. Для этого по режиму закачки подбирают с необходимыми параметрами гидродинамический или ультразвуковой преобразователь-излучатель.


Компании, в названиях которых присутствует бренд «Русс-Нефть», также не могут похвастаться большим количеством патентов на изобретения. Впрочем, возможно, стратегия развития компании не предусматривает «агрессивной» патентной политики, либо реальные зарегистрированные патенты, к примеру, распределены между правообладателями – физическими лицами (кстати, тоже весьма эффективная патентная политика, позволяющая в известной степени скрывать «тузы в рукаве»).Так, автору известен только один патент, правами на который обладает компания ОАО «Нефтегазовая компания «РуссНефть» (совместно с двумя физическими лицами – Бахиром С.Ю. и Шарифуллиным Ф.М.) – патент РФ № 2241821 на изобретение «Способ сооружения скважины».

Изобретение относится к нефтяной промышленности и может найти применение при добыче жидкого топлива. Сущность изобретения заключается в бурении вертикального ствола скважины большого диаметра, который затем обсаживают и производят установку цементного моста в нижней его части. Через установленный цементный мост производят бурение нескольких скважин на проектную глубину, а затем производят установку эксплуатационных колонн в каждой из пробуренных скважин. После цементирования и спуска в вертикальный ствол скважины большого диаметра лифтовых колонн в вертикальном стволе скважины выше цементного моста на лифтовых колоннах монтируют скважинные камеры для установки клапанов или пробок, которые располагают ниже предполагаемого динамического уровня пластовой жидкости при эксплуатации скважины и выше допустимой глубины спуска насосного оборудования, располагаемого в лифтовой колонне наибольшего диаметра.


Интеллектуальная собственность в бизнесе: изобретение, товарный знак, ноу-хау, фирменный бренд...

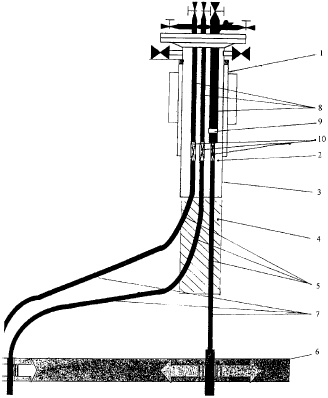

Рис. Способ сооружения скважины


Выше каждой из скважинных камер монтируют клапан-отсекатель, при этом производят обвязку всех установленных эксплуатационных колонн с образованием гидравлически сообщенной системы, смонтированной с возможностью совместного или раздельного функционирования всех эксплуатационных колонн, клапанные устройства с запорной арматурой, посредством которых гидравлически связывают все эксплуатационные колонны, расположенные ниже цементного моста. Одну из лифтовых колонн устанавливают с пропускным сечением, превышающим пропускное сечение каждой из остальных лифтовых колонн, и оборудуют ее противовыбросовым оборудованием, а клапанное устройство располагают ниже предполагаемого динамического уровня пластовой жидкости при эксплуатации скважины и выше допустимой глубины спуска насосного оборудования, располагаемого в лифтовой колонне наибольшего диаметра. Изобретение обеспечивает повышение эффективности добычи углеводородного сырья [152].


Нужно отметить, что среди патентообладателей можно встретить и организации, которые прямо или косвенно связаны с нефтяной компанией «ЮКОС». К ним можно отнести такие патенты, как:


Патент РФ № 2160852 на изобретение «Привод штангового глубинного насоса» [153] (патентообладатель: ЗАО «Инжиниринговый Центр ЮКОС»; приоритет от 1 июня 1999 г.)

Извлечения из реферата изобретения

Привод предназначен для использования в оборудовании для добычи нефти и может создавать возвратно-поступательное движение штангового насоса. Привод штангового глубинного насоса содержит электропривод, систему преобразования вращения в возвратно-поступательное движение, соединенную с насосом, аккумулятор для утилизации энергии при движении насоса вниз, гибкую связь, соединяющую все элементы конструкции с насосом.

Система преобразования вращения в возвратно-поступательное движение выполнена в виде цепной передачи, содержащей расположенные друг над другом на одной вертикали звездочки с натянутой на них втулочно-роликовой цепью. Одна из боковых ветвей шарнирно соединена с насосом. Звездочки закреплены на одном основании, имеющем возможность горизонтального перемещения с помощью зубчато-реечной передачи, в которой рейка закреплена неподвижно, а шестерня закреплена соосно со звездочкой и приводится во вращение цепью через рычаг, соединенный с шестерней. Аккумулятор выполнен в виде маховика, соединенного с системой преобразования вращательного движения в возвратно-поступательное через повышающий редуктор-мультипликатор.

Электропривод выполнен в виде регулируемого следящего асинхронного электродвигателя, система управления которого соединена с системой преобразования вращательного движения в возвратно-поступательное, а выходной вал – с маховиком. Накопитель энергии содержит маховик с регулируемым маховым моментом, причем механизм изменения махового момента выполнен в виде архимедовой спирали. С архимедовой спиралью соединены по крайней мере два груза, имеющие возможность радиального перемещения в противоположных направлениях относительно оси вращения. Упрощается конструкция, снижается энергоемкость, повышается надежность и универсальность за счет возможности регулирования параметров работы привода и насоса.


Патент РФ № 2242591 на изобретение «Привод штангового глубинного насоса» [154] (патентообладатель: ООО «Центр исследований и разработок ЮКОС»; приоритет от 13 мая 2003 г.)

Извлечения из реферата изобретения

Изобретение относится к нефтедобывающей промышленности и может быть использовано при эксплуатации глубинно-насосных скважин, в которых продуктивный пласт разделен на водонасыщенный и нефтенасыщенный интервалы. Обеспечивает повышение нефтеотдачи залежи.

Сущность изобретения: способ включает перфорирование обсадной колонны в нефтенасыщенном и водонасыщенном интервалах пласта, спуск на насосно-компрессорных трубах глубинного насоса так, чтобы он располагался выше продуктивного пласта и был соединен с колонной хвостовых труб, нижний конец которой опускают до забоя, и откачивание пластовой жидкости.
