15 декабря 1942 г. командир эскадрильи 667-го шап старший лейтенант Кузнецов благополучно возвратился с боевого задания со следующими повреждениями от зенитного огня: снарядами пробиты центроплан, фюзеляжи правая плоскость крыла, перебиты тяга управления правым элероном и троса управления рулем поворота, в левой половине руля высоты имелась пробоина размерами 50x60 см, поврежден лонжерон стабилизатора, пробиты покрышка и камера правого колеса шасси. После ремонта в ПАРМ-1 самолет ввели в боевой строй.
22 августа 1943 г. пара Ил-2-«охотников» от 6-го шап была атакована четверкой истребителей Fw190. В ходе завязавшегося воздушного боя самолет младшего лейтенанта Нечаева получил свыше 100 пулеметно-пушечных пробоин. Полностью был отбит правый элерон, а в левом – имелась пробоина размерами 21x16 см. Совершенно разбита правая половина руля высоты. Поперечные размеры пробоины в киле достигали 40 см. Полотняная обшивка руля поворота оказалась сорванной. Лонжерон центроплана поврежден в нескольких местах. Отбит костыль. Пробиты пневматики колес и лопасти винта (одна из них отбита на 18 см). Имелось много пробоин и в планере самолета. Между тем Нечаев пролетел на нем 38 мин. и произвел посадку на свой аэродром. Самолет списали.

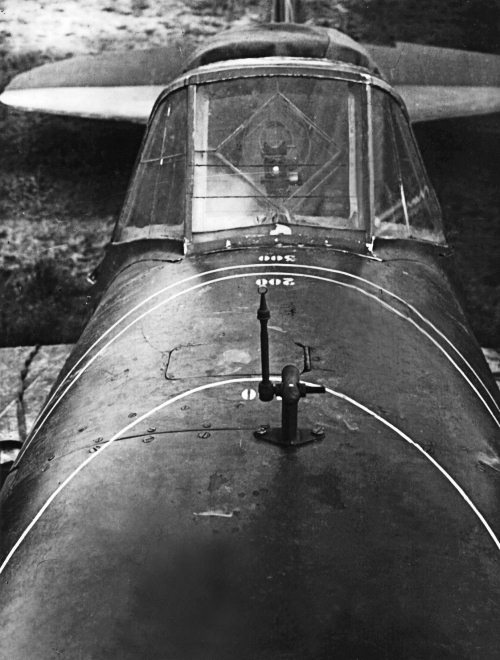

Размещение меток на бронекозырьке (а) и бронекапоте (б) для бомбометания с горизонтального полета и прицела ВВ-1
Другой случай. При взлете на боевое задание 27 апреля 1944 г. младший лейтенант Онищенко из 949-го шап потерял направление и задел за верхушки деревьев. В результате на его Ил-2 была полностью разрушена левая половина стабилизатора и руля высоты и сильно повреждена правая половина стабилизатора. Имея такие повреждения, летчик сделал два круга над аэродромом и нормально посадил самолет с бомбами 300 кг, 4 РС-82 и боекомплектом к пушкам и пулеметам.

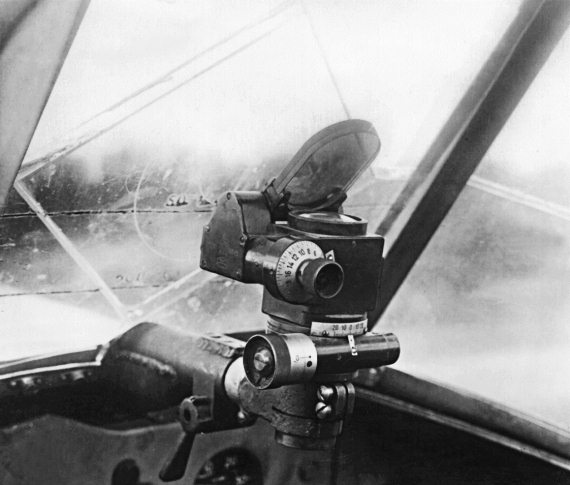

Размещение прицела ПБП-1 б в кабине летчика самолета Ил-2
Уникальный случай произошел в 6ВА. Самолет Ил-2 лейтенанта Беляева при подходе к цели был обстрелян зенитным огнем. Прямым попаданием снаряда в стабилизатор была разбита большая часть его левой стороны, правая сторона изрешечена осколками, сделавшими пробоины размерами 5-10 см. Фюзеляж получил много осколочных и снарядных пробоин разной величины. В центроплане имелись пробоины размерами 5-10 см. Обшивка центроплана на площади свыше 20 % оказалась сорвана. Пробиты тяги управления щитками. Осколочные пробоины на консолях плоскостей. В общей сложности самолет имел 350 больших и малых пробоин. Тем не менее «Ил-2 летел, посадка произведена на своем аэродроме». При посадке фюзеляж переломился. Экипаж не пострадал.
От сильного зенитного огня над целью на Ил-2 старшего лейтенанта Крамарчука было «полностью разбито ребро обтекания правой стороны центроплана», в левой половине стабилизатора образовалась дыра площадью 1,5 м2. Хвостовое оперение в полете сильно дрожало, что было заметно с земли при проходе самолета на бреющем полете. Самолет был посажен на своем аэродроме.
Подобных примеров удивительной живучести самолета Ил-2 можно приводить бесконечное множество.

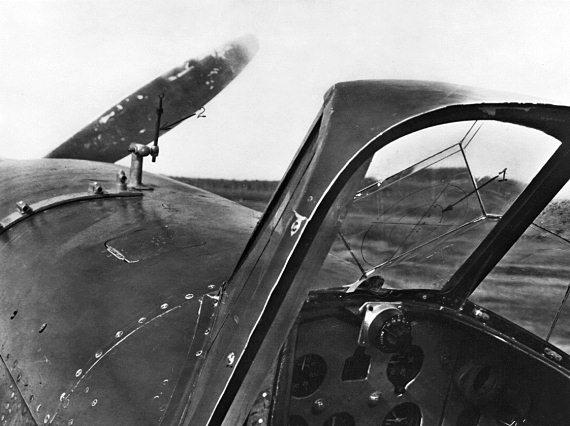

Размещение стрелкового прицела ВВ-1 на самолете Ил-2: 1 – сетка прицела, 2 – мушка прицела
Важно отметить, что, судя по документам, высокую живучесть Ил-2 в полной мере использовали главным образом только опытные летчики. Например, в отчетных материалах дивизий 1-го шак (1942–1943 гг.) по этому поводу указывается: «Все возвратившиеся летчики имеют опыт боевой работы, являются командирами эскадрилий, их заместителями и командирами звеньев. Примеров возвращения на разбитых самолетах молодых летчиков зарегистрировано очень мало».

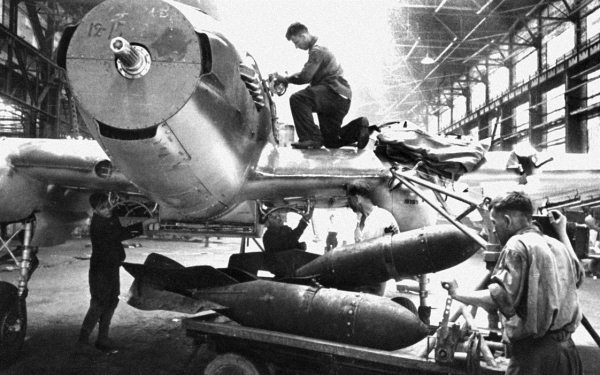

Монтаж и отработка вооружения на Ил-2, завод № 18
Анализ боевых повреждений Ил-2 из состава 1, 2 и 3-го шак, 211, 230 и 335-й шад, а также 6-го гшап, полученных от огня истребителей и зенитной артиллерии противника в ходе боев в период с декабря 1942 г. по апрель 1944 г., показывает, что 27 % всех повреждений приходилось на консоли и центроплан (обшивка, нервюры, лонжероны), 25 % – на хвостовое оперение и управление рулями, 20 % – на фюзеляж (обшивка, стрингера, шпангоуты), 10 % – на элементы конструкции шасси (пирамида, подкосы, цилиндры выпуска), 8 % повреждений составляли пробоины лопастей и цилиндра перестановки шага винта, 4 % – на мотор, капоты и маслобаки, 3 % – на радиаторы, 3 % – на кабины летчика и воздушного стрелка и задний бензобак.
Около 10 % поврежденных самолетов Ил-2 отправлялись в ремонтные органы или списывались ввиду невозможности ремонта. Остальные 90 % восстанавливались силами техсостава и ПАРМ.
При этом боевые повреждения составили 22,2 % от общего количества самолето-вылетов, то есть примерно в каждом 4–5 вылете Ил-2 получал повреждение.
Установлено, что пулевые, снарядные и осколочные повреждения маслорадиатора, мотора, водосистемы, пневматиков колес, системы выпуска и уборки шасси, бензобаков, тяг и тросов системы управления приводили к вынужденным посадкам на своей территории или аварии и поломке при посадке на свой аэродром после возвращения с боевого задания. Все остальные случаи повреждения Ил-2, как правило, приводили к благополучной посадке на свой аэродром.
Наиболее серьезные повреждения Ил-2 получал от атак истребителей: «Очередь огня, выпущенная истребителем, наносит большие поражения, так как снаряды поражают лонжероны стабилизатора, обшивку и шпангоуты фюзеляжа, лонжероны центроплана, воздушную систему и в результате самолет требует длительного ремонта или списания, так как получается комплекс повреждений перечисленных частей самолета и его агрегатов». Кроме того, поражались задний верхний бензобак, расширительный бачок, лопасти винта, кабины пилота и воздушного стрелка, а также мотор «через бронекар-маны».
От огня малокалиберной зенитной артиллерии попадания получали главным образом маслорадиатор, задний и нижний бензобаки, кабина воздушного стрелка, шасси, органы управления самолета, картер и блоки мотора.
Поражение штурмовиков Ил-2 огнем зенитных орудий средних калибров достигалось в основном осколками и редко вследствие прямого попадания снаряда.
Важно, что повреждения, наносимые самолету зенитным огнем, в отличие от огня истребителей, «характеризуются разрушением только одного какого-нибудь элемента конструкции самолета вдоль его вертикальной оси: фюзеляж, плоскости, центроплан, хвостовое оперение, маслорадиатор, шасси, картер мотора». Повреждения от зенитной артиллерии легко ремонтировались в полевых условиях, так как «в этом случае выходят из строя лишь одна, редко больше, из перечисленных частей самолета или его агрегатов».
