Опыт боевого применения Ил-2 на фронтах показал, что «бронекорпус не защищает от прямого попадания снарядов зенитной артиллерии среднего калибра и ниже высоты 1000 м от снарядов малокалиберной зенитной артиллерии». Пули нормального калибра и «осколки снарядов зенитной артиллерии на любом удалении броню не пробивают», оставляя в ней лишь вмятины.
Вместе с тем при прямом попадании малокалиберного снаряда или крупнокалиберной бронебойной пули броня пробивалась с последующим повреждением деталей мотора и поражением экипажа. Кроме того, имелись случаи пробития крупными осколками зенитных снарядов боковой брони кабины летчика.
Оказалось, что уязвимые от огня противника бронедетали имеют недостаточную толщину, и наоборот, отдельные места бронекорпуса либо вовсе не имеют попаданий, либо попадания в них бывают весьма редко и при таких углах и дистанциях стрельбы, которые позволяют значительно уменьшить толщину брони.
К наиболее уязвимым в бою частям самолета Ил-2 относятся: кабина воздушного стрелка (особенно с боков и снизу), блоки мотора у выхлопных патрубков, бронекарманы (воздушные дефлекторы) в передней и задней части мотора, расширительный бачок водосистемы, винт, маслорадиатор (через щели заслонок) и задний бензобак.

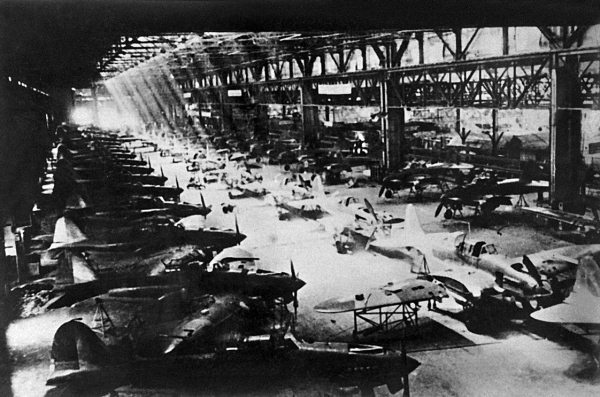

Цех сборки самолетов Ил-2 АМ-38ф, завод № 30
Наличие зазоров между подвижной частью фонаря кабины пилота и задней броней бронекорпуса приводило к тому, что при обстреле истребителями осколки разрывающихся снарядов проникали через эти зазоры в кабину и поражали летчика. Кабина летчика оказалась уязвимой еще и через форточки подвижной части фонаря кабины. Плексиглас не мог служить защитой от пуль и осколков зенитных снарядов. Во всех случаях поражения козырька фонаря кабины бронестекло разрушалось и своими осколками наносило ранения летчику. Бортовая броня кабины практически не спасала летчика при прямых попаданиях снарядов калибра 37 и 20 мм.
Бронекапот мотора не обеспечивал надежную защиту от снарядов и крупнокалиберных пуль как самого мотора, так и агрегатов и узлов моторной группы, особенно в районе выхлопных патрубков и бронекарманов передней и задней части мотора. При этом нижняя броня капота при попадании в нее снарядов, как правило, почти не пробивалась, а лишь давала трещины.
Пробитие брони капота во всех случаях сопровождалось разрушением или повреждением блоков цилиндров, карбюраторов, масло– и водопроводов, расширительного бачка водосистемы, маслобака, маслофильтра и т. д.
Массу хлопот доставлял маслорадиатор, который располагался в бронекорзине под фюзеляжем самолета. Дело в том, что в летнее время при закрытых бронезаслонках температура масла начинала быстро расти, и уже через 6–7 мин. полета летчики были вынуждены бронезаслонки открывать. В результате маслорадиатор часто поражался пулями и осколками при обстреле с земли. Более того, летный состав иногда вообще забывал закрывать бронезаслонки на подходе к линии фронта. Боковые стенки бронекорзины и бронезаслонки не выдерживали попаданий малокалиберных снарядов. Причем в некоторых случаях бронекорзина вместе с маслорадиатором срывалась с посадочных мест.
Отметим, что случаи поражения находящегося внутри бронекорпуса водорадиатора наблюдались весьма и весьма редко.
Недостаточная толщина бронирования Ил-2 в районе переднего и заднего бензобаков в некоторой степени компенсировалась наличием протектора на бензобаках и системы заполнения их нейтральным газом. По отзывам летного и технического состава, протектор и нейтральный газ во многих случаях вполне оправдывали свое назначение. Однако при попадании в бензобаки малокалиберных снарядов баки, как правило, загорались и затем взрывались, при этом осколки, как от взрыва снаряда, так и от взрыва баков, проникали в кабину летчика со всеми вытекающими последствиями.
Наиболее опасными для Ил-2 являлись зенитные автоматы калибра 20–37 мм и крупнокалиберные пулеметы (13 мм). Причем бронебойные пули крупного калибра по броне-пробиваемости оказались даже лучше 20-мм снарядов, да и скорострельность пулеметов была значительно выше пушечных установок. Средний процент пробития брони от огня малокалиберной зенитной артиллерии и зенитных пулеметных установок оказался почти вдвое выше, чем от огня истребителей. Характер пробоин бронекорпусов списанных штурмовиков Ил-2 (ввиду невозможности ремонта) позволяет сделать вывод, что угловой конус поражения Ил-2 при обстреле немецкой зенитной артиллерии не превышал в горизонтальной плоскости 20–25° к нормали и в вертикальной плоскости – 10–15° к нормали. То есть все попадания в бронекорпус Ил-2 от пушечно-пулеметного зенитного огня приходились исключительно на его боковую часть, тогда как поперечная броня, а также верхняя и нижняя части продольной брони попаданий от зенитного огня практически не имели.
В ходе специальных испытаний бронекорпусов Ил-2 на обстрел из немецкой пушки MG151/15 калибра 15 мм, проведенных в июле – августе 1942 г. на заводе № 125, были выявлены следующие особенности «работы» брони на самолете.
Так, при попадании в бронекорпус фугасных снарядов с дистанции свыше 100 м под углами к продольной оси самолета в пределах 30° задняя и боковые бронеплиты не поражались.
Боковые 6-мм бронеплиты из гомогенной брони марки АБ-1 не обеспечивали защиту при обстреле с дистанций до 400 м под углом более 20° к продольной оси самолета.
Цементованная броня марки ХД задней стенки бронекорпуса толщиной 12 мм вне конструкции самолета надежно удерживала бронебойный снаряд с дистанции 400 м в конусе до 40° от продольной оси самолета. Однако при обстреле этой же брони через обшивку самолета (в конструкции) с той же дистанции были получены поражения с проломами овальной формы.
В свою очередь, 12-мм гомогенная броня при обстреле ее внутри конструкции самолета показала туже стойкость, что и цементованная броня такой же толщины.
То есть гомогенная броня в реальных условиях ее «работы» на Ил-2 в сочетании с элементами конструкции самолета была вполне равноценной по бронестойкости цементованной.
Дело в том, что при прохождении снаряда через элементы конструкции самолета (обшивка, различного рода перегородки, агрегаты и т. д.) его ось отклоняется от касательной к траектории. В результате снаряд встречает поверхность брони, установленной внутри фюзеляжа, под углом, значительно отличающимся по величине от угла обстрела (плашмя или под большим углом). В этом случае сказывается влияние хрупкого цементованного слоя, который для такой геометрии встречи снаряда с броней играет отрицательную роль.

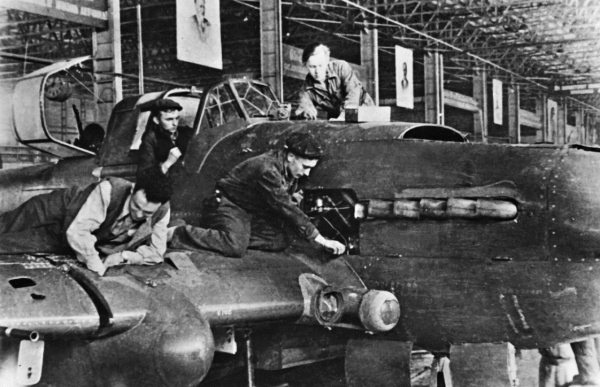

Сборка Ил-2 на московском заводе № 30. Комсомольская бригада (слева направо): А. Бызарь, Н. Гаритовский, Ю. Гагаров, В. Ермилов
Именно по этой причине немцы ограничились установкой на самолете Bf-109G-2 бронеспинки летчика толщиной всего 4 мм. Защитная система, состоящая из дюралевой поперечной перегородки, составленной из 27 дюралевых листов по 0,8 мм каждый, мягкого бензобака и собственно бронеспинки летчика, находясь внутри фюзеляжа, обеспечивала достаточное снижение эффективности бронебойных снарядов и крупнокалиберных пуль. Пули и снаряды, пробивавшие сначала дюралевую обшивку фюзеляжа, а затем дюралевую перегородку, проникали в мягкий бензобак и там задерживались.
