При обстреле этой же системы вне конструкции самолета оказалось, что она обладает значительно меньшей стойкостью против пуль калибра 12,7 мм, и при этом получались сквозные пробоины в бронеспинке.
Между тем до самого окончания своего производства задняя стенка бронекорпуса Ил-2 выполнялась из цементованной брони.
Начиная с 1943 г. количество сквозных пробитий и проломов бронекорпуса Ил-2 резко возросло в сравнении с предыдущими годами, что обуславливалось главным образом переходом немецкой истребительной авиации на крупные калибры пулеметов и пушечное вооружение, а также насыщением войсковых порядков зенитными автоматами калибра 20–37 мм.
Ввиду того что воздушный стрелок фактически по пояс был «голым», их потери в бою с истребителями противника были высокими.
По воспоминаниям ветеранов, если была встреча с немецкими истребителями, и велся воздушный бой, то обязательно одного-двух стрелков из состава группы привозили ранеными или убитыми.
Однако усилить защиту стрелка без кардинальной переделки бронекорпуса было нельзя, так как центровка самолета становилась опасной для полетов.
С внедрением в серийное производство в начале 1944 г. Ил-2 с крылом увеличенной по передней кромке крыла стреловидностью появилась возможность улучшить и защиту воздушного стрелка. К 1 июня 1944 г. были разработаны удлиненный бронекорпус с перераспределенной толщиной брони, включающий кабину стрелка, и ремонтный комплект дополнительной брони стрелка. Ремкомплект предполагалось устанавливать на Ил-2 «крыло со стрелкой» с обычным бронекорпусом силами техсостава строевых частей.
Верхняя передняя часть нового бронекорпуса выполнялась из дюралюминовых листов, поскольку она практически не поражалась в воздушных боях. Вертикальная бронеплита под капотом и бронедиск за втулкой винта заменялись дюралевыми. Толщина нижних боковых стенок капота мотора увеличивалась до 6 и 8 мм, а толщина боковых стенок кабины пилота, наоборот, уменьшалась до 4 и 5 мм. Кабина стрелка целиком имела 5-мм броню. Передняя и средняя части бронекорпуса, как и ранее, выполнялись из броневых листов толщиной от 4 до 6 мм. В сравнении с серийным Ил-2 общий вес брони увеличился на 55 кг.
Ремкомплект включал в себя 9 бронеплит толщиной по 5 мм каждая, соединенных между собой уголками и болтами. Два подготовленных техника собирали кабину стрелка за два дня. Вес бронедеталей не превышал 41 кг.
При установке удлиненного бронекорпуса деревянная часть фюзеляжа укорачивалась на 1135 мм. Монтаж дополнительной брони изменений в конструкции самолета не требовал.
Вооружение в целом соответствовало серийным вариантам Ил-2, но бомбовая нагрузка ограничивалась 400 кг.
Несмотря на настойчивые требования ВВС, Ил-2 с улучшенным бронированием массово не выпускался. Наркомат авиапромышленности ограничился лишь распоряжением о налаживании производства комплектов дополнительного бронирования стрелка, которыми комплектовались некоторая часть серийных Ил-2. В общей сложности к февралю 1945 г. было выпущено 800 комплектов дополнительной брони.
Как ни странно, но комплекты дополнительного бронирования отправлялись в действующую армию железнодорожными эшелонами, которые находились в пути до 2–3 (!) месяцев…
Между тем в строевых частях также пытались улучшить защиту воздушного стрелка, используя для этого различные «подручные» средства.
Так, сразу же после появления на фронте самолетов Ил-2 «крыло со стрелкой» в некоторых штурмовых авиаполках по инициативе воздушных стрелков делались попытки усилить защиту путем размещения на полу кабины стрелка небольших бронеплит. В частности, такие «доработки» кабины стрелка выполнялись в полках 1-го гшак и 7-го шак. Причем иногда для этой цели снимались бронекрышки с капота мотора.
Надо сказать, эта несложная рационализация незамедлительно сказалась на снижении санитарных потерь стрелков.
Отметим, что впервые бронекрышки с капота мотора были использованы для защиты стрелка еще летом 1943 г. в 1-й гшад. Помощник командира дивизии по воздушно-стрелковой службе инженер-капитан Дмитриев докладывал: «Проведенный опыт подкладки под пол воздушного стрелка боковых бронещечек мотора показал хорошие результаты. В 76-м Гв. шап было два случая прямого попадания снарядов от пушки Эрликон в подложенный щит, в обоих случаях стрелки остались невредимыми». Однако тогда эта практика широкого распространения не получила, так как из-за смещения центровки самолета назад полеты становились опасными. По этой причине инженеры полков и дивизий отказывались санкционировать такую доработку Ил-2.
Из других предложений следует отметить инициативу инженерно-технического состава 212-й шад по защите летчика на самолете Ил-2, который часто получал ранения головы и верхних конечностей от попадания осколков снарядов и пуль в щель между подвижной частью фонаря кабины и верхней броней над бензобаком. Чтобы защитить летчика, предложили «сделать подковообразной бронепластинку на подвижном фонаре для отражения рикошетирующих от задней брони бензобака пуль и осколков».

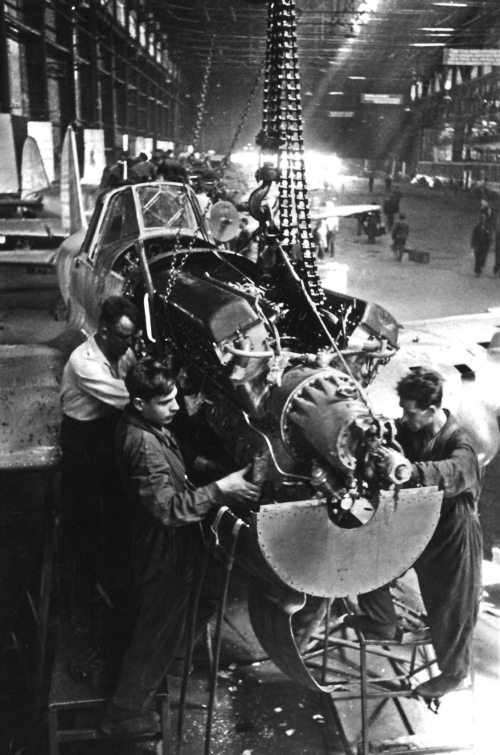

Монтаж мотора АМ-38 на самолет Ил-2, завод № 18
К сожалению, ОКБ Ильюшина не смогло оперативно отреагировать и внести соответствующие изменения в конструкцию самолета. Между тем ранения летчиков в голову, шею и верхнюю часть туловища были довольно значительными. Например, в 233 и 311-й шад только с июля 1943 г. по февраль 1944 г. подобным образом получили ранения 70 летчиков.
Весьма частым явлением были поломки и аварии Ил-2 из-за крайне неудачного расположения агрегатов воздушной системы уборки и выпуска шасси и тросов аварийного выпуска шасси, которые легко повреждались пулеметно-пушечным огнем и осколками зенитных снарядов. В среднем в 71 % случаев повреждения органов приземления (пирамида, подкосы, цилиндры выпуска, воздушная проводка и т. д.) поломки и аварии происходили именно по причине выхода из строя агрегатов уборки шасси. Почти во всех случаях при посадке происходили поломки винтов, консолей крыла и т. д.
Друзья провожают А.В. Чувикова на боевое задание на самолете В. Т. Отрадного (лейтенант, заместитель командира эскадрильи, 606-го шап, умер от ран 22.08.42 г.), который, будучи смертельно раненным, довел самолет до своего аэродрома и посадил. На фюзеляже Ил-2 видны профили усиления. Западный фронт, октябрь 1942 г.
Недостаточное давление в воздушной магистрали системы выпуска и уборки щитков, а также неудачное расположение воздушной системы приводили к тому, что в боевых условиях, когда крыло Ил-2 получало значительные повреждения, щитки часто выпускались неравномерно. Поведение самолета резко менялось. Самолет буквально закручивало вокруг продольной оси. Поскольку на Ил-2 отсутствовал «прибор, контролирующий выпуск щитков», то для летчика крутка самолета являлась полной неожиданностью. Вовремя среагировать он не успевал. В результате самолет переворачивался через крыло и врезался в землю. По этой причине, выполняя посадку на поврежденных штурмовиках, летчики старались не выпускать щитки.
