В 1933 г. построили два экземпляра Р-5 с разрезными крыльями (№ 4681 и № 5563), имеющих некоторые различия в конструкции. На первом из них для улучшения управляемости на малых скоростях напротив элеронов на верхнем крыле установили интерцепторы. В процессе испытаний выяснилось, что посадочная скорость снизилась до 66–75 км/ч, однако потолок и максимальная скорость полета стали несколько хуже. В целом результаты испытаний признаны удовлетворительными.

15 июля 1933 г. помощник начальника ГУАП Алмазов направил письмо директору завода № 39 Марголину о том, что начальник ВВС Алкснис просит ГУАП принять заказ на постройку десяти Р5-М17 с разрезными крыльями, но без интерцепторов, для войсковых испытаний.

Однако на Р-5 разрезное крыло не прижилось: самолет и так обладал вполне удовлетворительными взлетно-посадочными характеристиками. Но эти опыты имели большое значение для последующего широкого внедрения средств механизации крыла в конструкции самолетов СССР, в том числе и в машины Н. Н. Поликарпова.

Рассматривались различные мероприятия по повышению дальности полета Р-5.

В 1933 г. завод № 1 самостоятельно разработал и поставил на машину бак в центроплане увеличенного объема. Его размеры не были согласованы с аэродинамикой самолета, так как выбирались по наитию без проведения необходимых аэродинамических исследований. В итоге сопротивление возросло, увеличился расход топлива на километр пути. Однако вместо критического анализа полученного результата в НИИ ВВС было принято решение отказаться от увеличенного центропланного бака и использовать подвесной под фюзеляжем. 22 ноября 1933 г. заместитель начальника ГУАП направил письмо уже директору завода № 39, где в то время находилась бригада Поликарпова, в котором предписывалось договориться с заводом № 1 о совместной разработке таких баков.

Появление еще одной модификации было связано с попыткой замены двигателя. Напомним, что разработка Р-5 заранее увязывалась с созданием двигателя мощностью 750-1000 л.с. Установка на него М-17 являлась, по сути, вынужденной мерой. Успешная разработка А. М. Микулиным двигателя М-34 (номинальная мощность у земли 750 л.с., максимальная — 820 л.с.) вновь подняла вопрос об оснащении Р-5 более мощным мотором. Поэтому в план заданий промышленности на 1932 г. был вписан пункт о постройке к 1 июля 1932 г. самолета Р-5 с М-34, продублированный соответствующим постановлением Комитета Обороны СССР.

Первый опытный Р-5 с этим мотором появился с опозданием на месяц. Он развил максимальную скорость у земли 252 км/ч, т. е. выше, чем у серийной машины.

В январе 1933 г. было принято решение включить в план серийного производства Р-5 с М-34. К 1 января 1934 г. планировалось иметь в строю 3226 Р-5 с М-17 и 253 Р-5 с М-34. За март-апрель 1933 г. завод № 1 построил эталон для серии. И на этом работа остановилась. Моторов М-34 тогда не хватало для обеспечения серийного производства тяжелых бомбардировщиков ТБ-3.

Поэтому на Р-5 решили ставить форсированные моторы М-17Ф, максимальная мощность которых была доведена до 730 л с., и рассмотреть вопрос об улучшении аэродинамики самолета.

В 1934 г. серийное конструкторское бюро завода № 1 разработало проект новой модификацию. Благодаря установке зализов на узлах крепления стоек и подкосов, обтекателей на колесах, улучшения общей отделки и новому двигателю М-17Ф возрастали скорость и скороподъемность. Новые пулеметы ШКАС вместо прежних ПВ-1 сулили повышение скорострельности вооружения, т. е. его эффективности. Поэтому самолет получил обозначение Р-5ССС (скоростной, скороподъемный, скорострельный). Часто он обозначался просто ССС. Встречались и другие обозначения машины: 3-С, «ТриЭС». На испытаниях при полетном весе 3003 кг ССС развивал у земли максимальную скорость 244 км/ч и достигал потолка 6100 м.

Серийное производство развернулось с 1934 г., но сдавать заказчику готовую продукцию завод начал с 1935 г. (221 экз.). В 1936 г. было построено 129 ССС, в 1937 г. — 270. На этом производство прекратилось после выпуска 620 машин.

На вооружение ВВС самолет стал поступать с 1935 г. Использовался он аналогично «классическому» Р-5.

В 1932 г. было выдано задание на разработку штурмового варианта Р-5 (Р-5Ш), в котором для проведения атак войск противника в нижнем крыле разместили два пулемета ПВ-1. За 1933 г. завод № 1 построил 19 Р-5Ш, еще 246 — в 1934 г. На этом вместе с прекращением производства Р-5 закончилась и его постройка. В 1935 г. было выпущено некоторое количество ССС в варианте легкого штурмовика (Р-5ЛШ или Р-5Ш), в котором в нижнем крыле вместо ПВ-1 устанавливались пулеметы ШКАС. Существовал вариант с кассетами на два пулемета, устанавливаемыми под нижним крылом.

По состоянию на 1 июля 1938 г. в ВВС СССР насчитывалось 427 Р-5Ш (различных типов), из них в ВВС Забайкальского, Сибирского, Киевского и Ленинградского военных округов соответственно 80, 84, 82, 81 Р5Ш.

В 1931 г. Н. Н. Поликарпов работал над Р-5 в варианте торпедоносца. По причинам, которые станут ясными в последующих главах, завершить эту работу ему не удалось. В 1933 г. НИИ ВВС предложил заводу № 1 рассмотреть вопрос об установке на Р-5 на колесном шасси торпедного вооружения. Эту работу выполнил В. В. Никитин. Так как вес торпеды ТАН-12 вместе с дополнительным оборудованием был сравнительно велик, от второго члена экипажа пришлось отказаться, и самолет стал одноместным. Конструкция шасси была изменена: принята пирамидальная схема для удобства размещения торпеды и введена дополнительная поддерживающая стойка от фюзеляжа к нижнему крылу. Вместо торпеды допускалась подвеска фугасной бомбы крупного калибра.


Неизвестный Поликарпов

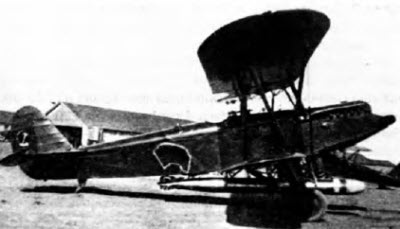

Торnедоносец Р-5Т


В феврале 1934 г. самолет, получивший обозначение Р-5Т, быстро прошел совместные заводские и государственные испытания, а в марте — специальные для отработки торпедометания в Севастополе.

В 1934 г. завод № 1 построил 33 Р-5Т, еще 50 — в 1935 г.

К 1 января 1936 г. в ВВС Черноморского флота на вооружении находилось 17Р-5Т и 31 машина — в ВВС Тихоокеанского флота (всего 48).

Самолет сравнительно долго находился на вооружении, и к 1 января 1941 г. в ВВС ТОФ еще числилось 12 Р-5Т.

Успешное развитие производства М-34 позволяло надеяться, что какое-то количество построенных моторов все же удастся получить для Р-5. В 1935 г. по инициативе директора завода № 1 А. М. Беленковича конструкторы серийного бюро Д. С. Марков и А. А. Скарбов разработали улучшенную модификацию P-Z с такими существенными изменениями, что фактически машина представляла собой новую конструкцию, выполненную на базе Р-5. Большую помощь в разработке самолета оказал ЦАГИ. Размеры P-Z были меньше по сравнению с Р-5: хорда верхнего крыла на 200 мм, нижнего — на 300 мм, длина фюзеляжа — на 800 мм. Кабина экипажа закрывалась фонарем. На крыле установлены зализы. Шасси с масляно-воздушной амортизацией выполнено с обтекателями по типу ССС. Форма оперения несколько изменилась по форме, и вместо роговой компенсации использована весовая. Введены и другие изменения. Но в целом технология производства P-Z соответствовала технологии Р-5.
