Раскрытие истинной природы вирусов стало возможно позднее, когда была разработана новая методика исследований, называемая рентгеновской дифрактометрией. Она позволила ученым разглядеть молекулярную структуру, лежащую в основе этих организмов, которые нанесли такой урон. Молекулу можно представить как набор шариков для пинг-понга, соединенных между собой палочками. Хотя это и является чрезмерным упрощением настоящей науки, в каждой химической лаборатории имеются коллекции шариков и палочек, чтобы помочь студентам и научным сотрудникам исследовать структуру молекулярного мира. Когда пучок рентгеновских лучей проходит через исследуемое вещество, то часть лучей рассеивается встреченными молекулами на различные углы. Это явление называется дифракцией рентгеновских лучей. Получающиеся изображения в чем-то схожи с тенями, которые образуются, если осветить упомянутые структуры из шариков и палочек.
Математика стала могучим союзником в сражении за расшифровку информации, содержащейся в этих тенях. Цель состоит в том, чтобы определить, какие трехмерные формы могли дать двумерные тени, полученные при рентгеновской дифракции. Довольно часто успех связан с нахождением оптимального угла, под которым нужно направить свет, чтобы раскрыть истинное молекулярное строение. Силуэт головы, получающийся, если кому-то направить свет прямо в лицо, содержит мало информации, разве что покажет, насколько торчат уши. Но профиль позволит сказать значительно больше. То же самое касается и молекул.
После того как Фрэнсис Крик и Джеймс Уотсон открыли структуру ДНК, они совместно с Дональдом Каспаром и Аароном Клугом обратили внимание на двумерные картинки, получающиеся при дифракции рентгеновских лучей на вирусах. К своему удивлению, они увидели изображения, полные симметрии. На первых картинках были видны точки, упорядоченные в треугольники. Это подразумевало, что у вирусов была трехмерная форма, которая переходит в себя при повороте на треть полного оборота: значит, имелась симметрия. Когда биологи заглянули в математический кабинет теней, они решили, что Платоновы тела были наилучшими кандидатами на форму вирусов.
Воображая формы
Представьте, что на рождественской елке висит украшение в форме кубика, причем веревочка прикреплена к одному из его углов. Если вы разрежете куб горизонтально между верхней и нижними точками, то получите два тела, у каждого из которых будет новая грань. Какова форма новой грани? Ответ приведен в конце главы.
Но проблема была в том, что у всех пяти Платоновых тел имеется ось симметрии третьего порядка, при повороте на треть полного оборота вокруг которой тело переходит в себя. Лишь когда биологи получили другие дифракционные изображения, возникла возможность более точно определить структуру вирусов. Неожиданно появились точки, сгруппированные в пятиугольники. Это позволило сфокусировать внимание на одном из более интересных Платоновых тел – на икосаэдре, у которого 20 треугольных граней, причем в каждой вершине сходятся пять граней.
Вирусы любят симметричные формы, потому что симметрия позволяет им лучше размножаться, что и делает вирусные заболевания настолько заразными. Именно это значит слово «вирулентный». Обычно люди считают симметрию эстетически привлекательной, идет ли речь о бриллианте, цветке или лице супермодели. Но симметрия не всегда так желанна. Некоторые из самых смертоносных вирусов по медицинской статистике, от гриппа до герпеса, от полиомиелита до вируса иммунодефицита человека, в своем строении используют форму икосаэдра.
Стабилен ли пекинский олимпийский плавательный комплекс?
Плавательный комплекс, построенный к пекинской Олимпиаде, – необычайно красивое сооружение, в особенности когда включается ночная подсветка и он кажется прозрачной коробкой, наполненной пузырями. Проектировавшая его компания Arup стремилась к тому, чтобы совместить дух водных состязаний, проводимых внутри, с естественным и органичным внешним видом комплекса.
В компании начали с того, что принялись изучать формы, которыми можно замостить плоскость, наподобие квадратов, равносторонних треугольников и правильных шестиугольников. Но разработчики решили, что они слишком регулярны и не позволяют создать желаемый органичный вид. Тогда проектировщики решили изучить другие возможности, которые использует природа для упаковки многих предметов, например кристаллы и клеточные структуры в тканях растений. Во всех этих структурах встречаются примеры тех форм, которые, согласно открытию Архимеда, позволяют сделать хорошие футбольные мячи. Но команду Arup в особенности привлекло то, как множество пузырей группируется вместе и создает пену.
Поскольку лишь в 1884 г. было доказано, что сфера – самая эффективная форма для единичного пузыря, становится неудивительно, что слипание множества пузырей для образования пены поставило перед математиками нелегкие вопросы, которые мучают их по сегодняшний день. Если у вас два пузыря, содержащие одинаковый объем воздуха, какую форму они примут при объединении? Неизменное правило состоит в том, что пузыри ленивы и предпочитают формы с наименьшей площадью поверхности мыльной пленки. Поскольку у объединившихся пузырей есть общая граница, они могут трансформироваться так, чтобы не просто касаться в точке, а сделать меньше площадь поверхности.

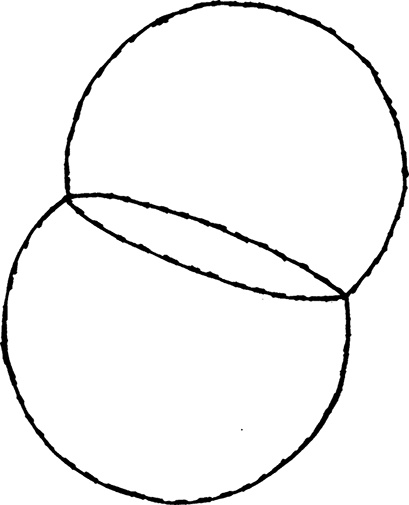

Если вы выдуваете пузыри и два пузыря одинакового объема слипаются, их комбинация выглядит так (рис. 2.09):
Рис. 2.09

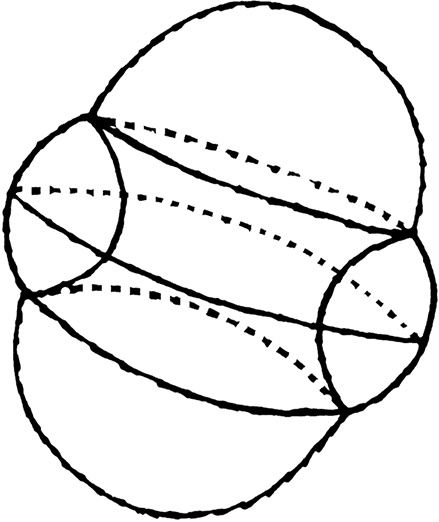

Рис. 2.10
Две неполные сферы пересекаются под углом 120°, кроме того, их разделяет плоская мембрана. Разумеется, это состояние стабильно, в противном случае природа не позволила бы сохранять его. Но вопрос в том, возможна ли другая форма, у которой еще меньше площадь поверхности и, соответственно, энергия, что сделало бы ее более эффективной? Вероятно, потребуется потратить энергию, чтобы вывести пузыри из данного стабильного состояния, но энергия нового результирующего состояния двух пузырей может быть еще ниже. Например, вдруг более эффективна причудливая конфигурация двух слипшихся пузырей, когда один из них принимает форму бублика и обертывается вокруг другого, поджимая тот до формы арахиса (рис. 2.10)?
О первом доказательстве того, что невозможно улучшить обычную конфигурацию слипшихся пузырей, было объявлено в 1995 г. Хотя математики не особенно любят прибегать к помощи компьютера, поскольку это вступает в противоречие с их понятиями красоты и элегантности, авторам пришлось воспользоваться им, чтобы проверить свои длинные численные расчеты, вовлеченные в доказательство.
Пять лет спустя было заявлено о доказательстве предположения о двойном пузыре, которое использовало лишь ручку и бумагу. В действительности было доказано более общее предположение: если объем заключенного воздуха неодинаков, то есть один пузырь меньше другого, то они слипаются таким образом, что разделяющая их мембрана уже не плоская, а выгибается в сторону большего пузыря. Эта мембрана является частью третьей сферы, она пересекается с двумя сферическими пузырями таким образом, что получающиеся углы между тремя мыльными пленками равны 120° (рис. 2.11 и 2.12).
