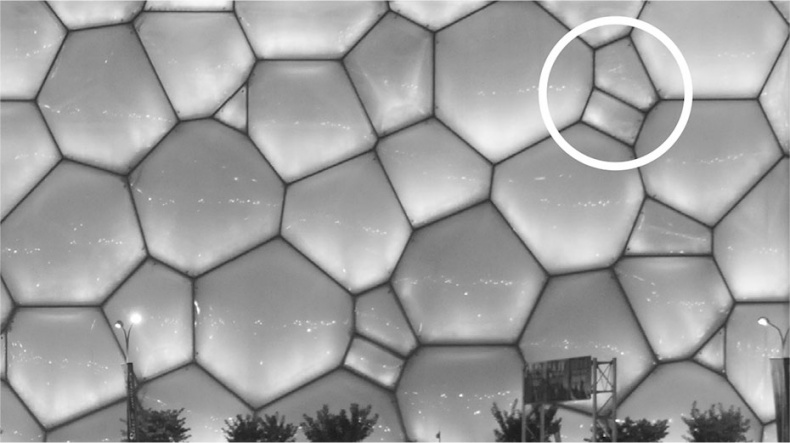

Рис. 2.18. На поверхности олимпийского плавательного центра в Пекине есть нестабильный пузырь
Но не только Arup и китайские власти интересуются формой, которую приобретают пузыри, когда их прижимают друг к другу. Понимание строения пены помогает нам разобраться во многих других природных структурах, например в структуре органических клеток в шоколаде, взбитых сливках или в шапке над пинтой пива. Пена используется при тушении пожаров, в защите водных ресурсов от радиоактивных утечек и при переработке минералов. Интересуетесь ли вы борьбой с пожарами или тем, как добиться, чтобы пенная шапка над вашим «Гиннессом» не оседала слишком быстро, ключ к ответу определяется пониманием математической структуры пены.
Почему у снежинки шесть лучей?
Одним из первых, кто попытался дать математический ответ на этот вопрос, был астроном и математик XVII в. Иоганн Кеплер. Его понимание того, почему у снежинки шесть лучей, возникло после изучения плода граната. Зернышки граната начинают свой рост с маленьких шариков. Как знает любой продавец фруктов, наиболее эффективный способ заполнить пространство шарами состоит в расположении их слоями шестиугольников. Слои хорошо подгоняются друг к другу, когда каждый шар из последующего слоя находится между тремя шарами слоя под ним. Совместно эти четыре шара расположены так, что являются вершинами тетраэдра.
Кеплер предположил, что это самый эффективный способ заполнить пространство – другими словами, при таком размещении у промежутков между шарами будет минимальный объем. Но как можно быть уверенным, что не существует какого-то более сложного расположения шаров, способного улучшить данную упаковку шестиугольников? Гипотеза Кеплера, как стало называться его невинное утверждение, овладевала умами поколений математиков. Ее доказательство появилось в конце XX в., когда математики объединили свои силы с мощью компьютеров.

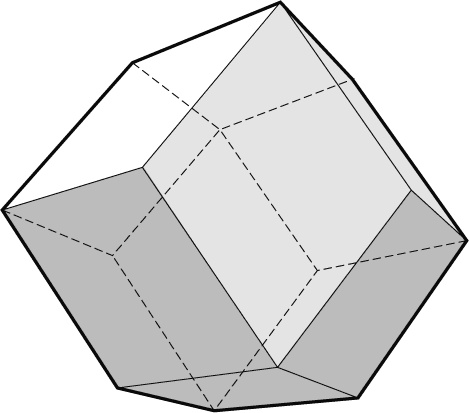

Но вернемся к плоду граната. По мере его роста зернышки начинают сдавливать друг друга, их поверхность превращается из сфер в формы, полностью заполняющие пространство. Каждое зернышко внутри плода находится в контакте с 12 другими, поэтому когда они сдавливают друг друга, получается форма с 12 гранями. Вы могли бы подумать, что она будет соответствовать додекаэдру с его 12 пятиугольными гранями, но додекаэдры нельзя сложить вместе, чтобы они заполнили все имеющееся пространство. Единственное Платоново тело, способное идеально состыковаться и заполнить пространство, – это куб. Вместо этого 12 граней зернышка граната приобретают форму ромба. Результирующий многогранник, называемый ромбододекаэдром, часто встречается в природе (рис. 2.19).
Рис. 2.19
Так, у кристалла граната 12 граней в форме ромба. Английское слово garnet, обозначающее минерал гранат, происходит от латинского названия растения гранат, ведь красные зернышки его плода также образуют формы с 12 ромбическими гранями.
Анализ ромбических граней зернышек граната вдохновил Кеплера начать исследование всевозможных симметричных форм, которые можно построить исходя из этой менее симметричной ромбической грани. Платон изучал формы, получающиеся из одной симметричной грани. Архимед пошел дальше и рассмотрел возможность двух или большего числа симметричных граней. Исследования Кеплера породили целую индустрию, посвященную различным формам, развивающим идеи Платона и Архимеда. Теперь у нас есть Каталановы тела и тела Кеплера – Пуансо, многогранники Джонсона и «шаткие» многогранники, зоноэдры – и множество других экзотических объектов.
Кеплер считал, что шестиугольники, определяющие то, как происходит совместная упаковка шаров, также обуславливают наличие шести лучей у снежинок. Его анализ лег в основу книги, которую он посвятил императорскому советнику Иоганну Маттею Вакеру фон Вакенфельсу и преподнес в качестве новогоднего подарка – что было прозорливым поступком со стороны ученого, всегда ищущего источники финансирования исследований. Кеплер полагал, что капли воды, замерзая в облаках и превращаясь в шарики, заполняют пространство подобно зернышкам граната. Его идея, хотя и была красивой, оказалась неверной. Подлинная причина шестилучевой формы снежинки связана с молекулярной структурой льда, которую было возможно исследовать лишь после изобретения рентгеноструктурного анализа в 1912 г.
Молекула воды состоит из одного атома кислорода и двух атомов водорода. Когда молекулы связываются вместе и образуют кристалл, каждый атом кислорода разделяет свои атомы водорода с соседними атомами кислорода и, в свою очередь, заимствует два дополнительных атома водорода у других молекул воды. Итак, в кристалле льда каждый атом кислорода соединен с четырьмя атомами водорода. В модели шариков и палочек четыре шарика, представляющие атомы водорода, расположены вокруг атома кислорода так, чтобы каждый атом водорода находился от трех других атомов водорода на как можно большем расстоянии. Математика дает решение, удовлетворяющее этому требованию, и оно состоит в том, что атомы водорода находятся в вершинах тетраэдра, Платоновой формы, состоящей из четырех равносторонних треугольников. При этом атом кислорода находится в центре тетраэдра (рис. 2.20).
Рис. 2.20
Получающаяся кристаллическая структура в чем-то соответствует укладке апельсинов продавцом фруктов, когда над тремя апельсинами одного слоя находится апельсин из следующего слоя. Но если вы приглядитесь к отдельному слою, будь то апельсины или кристалл льда, то всюду увидите шестиугольники. Именно они играют ключевую роль в форме снежинки. Итак, у Кеплера была верная интуиция – укладка апельсинов и шесть лучей снежинки действительно связаны, но, лишь когда мы сумели рассмотреть атомную структуру снега, мы поняли, где скрываются шестиугольники. При росте снежинки молекулы воды прикрепляются к вершинам шестиугольника, в результате чего у нее и образуются шесть лучей.
При переходе от молекулярного уровня к большим снежинкам начинает проявляться индивидуальность каждой из них. В то время как симметрия лежит в основе строения кристалла льда, другая важнейшая математическая форма контролирует эволюцию всех снежинок: фрактал.
Какова длина береговой линии Британии?
Чему равна длина британской береговой линии? 18 000 км? Или же 36 000? А может быть, еще больше? Как ни удивительно, ответ на этот вопрос вовсе не очевиден, и он связан с математической формой, открытой лишь в середине XX в.
Конечно, из-за приливов и отливов, происходящих дважды в день, длина британской береговой линии постоянно меняется. Но, даже если зафиксировать уровень воды, по-прежнему неясно, какова протяженность береговой линии. Тонкость состоит в том, с насколько малым масштабом вы измеряете длину побережья. Вы можете начать укладывать метровые линейки, одну за другой, и сосчитать, сколько их вам понадобится, чтобы обойти вокруг страны. Но использование жестких линеек упустит множество деталей меньшего масштаба.
