Возможные процессы и влияния в квантовой электродинамике строятся путем произвольного соединения мировых линий (то есть путей в пространстве и времени) электронов и фотонов с использованием базового процесса. Это легче сделать, чем описать, и вы легко получите общее представление, тщательно изучив рис. 7.4, б–е.

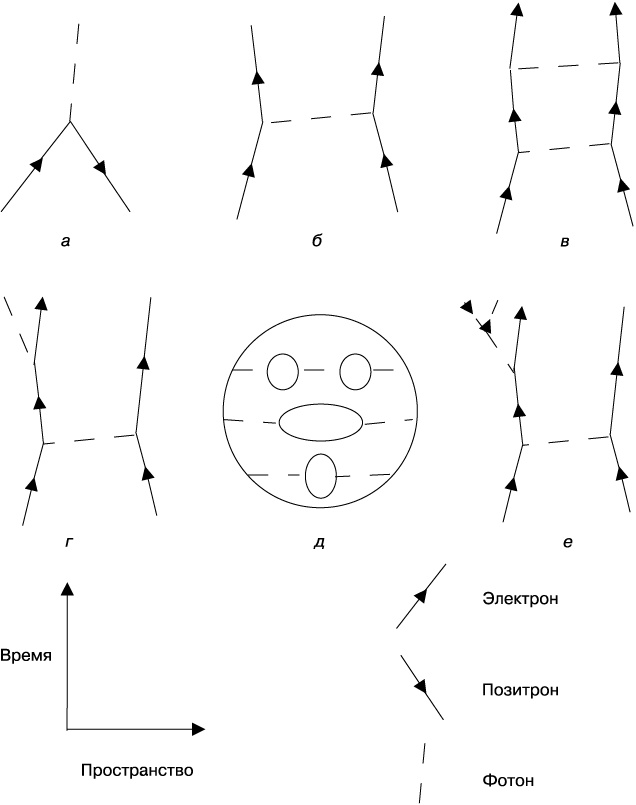

Рис. 7.4. Суть КЭД: а — суть квантовой электродинамики состоит в следующем: фотоны реагируют на электрический заряд; б — хорошее приближение к силе взаимодействия между электронами в результате обмена виртуальными фотонами; в — более точное приближение подразумевает такие вклады; г — да будет свет! Ускоренный электрон может испустить фотон; д — полностью виртуальный процесс; е — излучение пары «электрон — позитрон». Антиэлектрон, или позитрон, представлен в виде электрона, движущегося назад во времени
Для каждой диаграммы Фейнмана совершенно конкретные математические правила определяют вероятность того, что изображаемый на ней процесс произойдет. Правила для сложных процессов, вероятно, с участием многих реальных и виртуальных заряженных частиц и множества реальных и виртуальных фотонов построены на основе базового процесса. Это похоже на сборку из конструктора TinkerToy. Частицы представляют собой различные виды палочек, которые можно использовать, а базовый процесс — соединяющие их катушки или узлы. Учитывая наличие этих элементов, можно сказать, что правила строительства полностью определены. Например, на рис. 7.4, б показано, как присутствие одного электрона влияет на другой. Правила диаграмм Фейнмана говорят вам, насколько велика вероятность того, что обмен одним виртуальным фотоном, как показано на рисунке, заставит электроны отклониться на конкретную величину. Другими словами, они расскажут вам о силе! В этой диаграмме заключена классическая теория электрических и магнитных взаимодействий, которую мы преподаем студентам. В эту теорию вносятся поправки, когда вы принимаете во внимание более редкие процессы, предполагающие обмен двумя виртуальными фотонами, как показано на рис. 7.4, в. Кроме того, фотон может вырваться на свободу, как показано на рис. 7.4, г: это то, что мы называем электромагнитным излучением, одной из форм которого является свет. Могут иметь место и такие процессы, в которых все частицы виртуальные, как показано на рис. 7.4, д. Поскольку ни одна из участвующих частиц не является наблюдаемой, этот «вакуумный» процесс может показаться академическим или метафизическим, однако мы увидим, что такого рода процессы имеют огромную важность
[18]
Уравнения Максвелла для радиоволн и света, уравнение Шредингера для атомов и химии, а также более утонченная версия Дирака, включающая спин и антиматерию, — все это и многое другое закодировано в этих закорючках.
Выраженная в той же живописной манере теория КХД выступает в качестве расширенной версии КЭД. Ее более сложный набор компонентов и базовых процессов приведен на рис. 7.5. Соответственно, она имеет более сложную расшифровку.
На уровне этой иллюстрации КХД очень похожа на КЭД, только больше. Диаграммы выглядят почти одинаково, и правила их оценки похожи, однако здесь представлено больше видов палочек и катушек. Если точнее, то, тогда как в КЭД есть только один вид заряда, а именно электрический заряд, в КХД их три.
Три вида заряда в КХД без особой на то причины называются «цветами». Эти «цвета», разумеется, не имеют ничего общего с цветом в обычном смысле этого слова; скорее, они очень похожи на электрический заряд. В любом случае мы будем называть их красным, зеленым и синим. Каждый кварк имеет одну единицу того или иного цветного заряда. Кроме того, кварки бывают разных сортов или «ароматов». Два аромата, которые играют определенную роль в обычной материи, называются u и d, верхний и нижний
[19]. Кварковые «ароматы» также не имеют ничего общего с запахом, как кварковые «цвета» не имеют ничего общего с цветом. Кроме того, эти метафорические названия для кварков u и d (дзенский коан: каков вверх на вкус?) не означают, что между ароматами и направлениями в пространстве существует какая-то реальная связь. Не вините меня; когда я получаю возможность назвать частицу, я употребляю по-научному звучащие слова, например «аксион» и «энион».

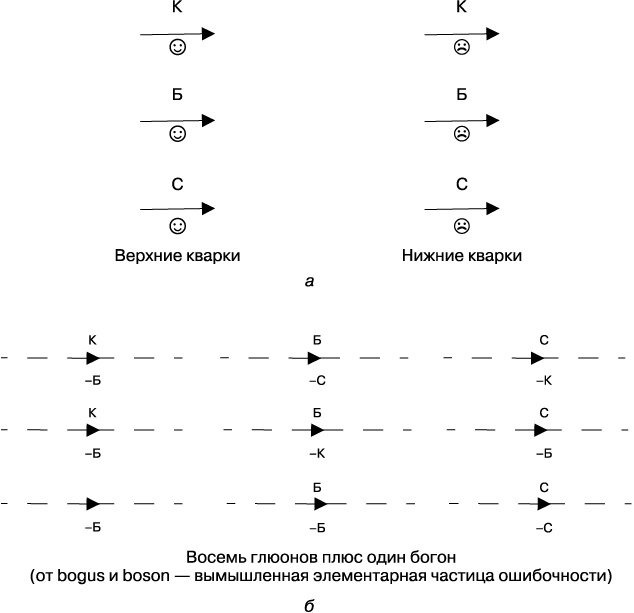

Рис. 7.5 (начало). Компоненты и процессы КЭД: а — кварки (антикварки) являются носителями одной положительной (отрицательной) единицы цветного заряда. Их роль в КХД аналогична роли электронов в КЭД. Сложность заключается в существовании нескольких различных сортов, или ароматов, кварков. Два из них, которые имеют большое значение для обычного вещества, являются самыми легкими и называются u и d (следует сказать, что существуют и различные ароматы электронов, называемые мюонами и тау-лептонами, однако я старался избегать лишних сложностей); б — существует восемь различных цветных глюонов. Каждый переносит единицу цветового заряда и приносит другой цвет (возможно, тот же самый). Сумма каждого цветового заряда сохраняется. Для глюонов существует 3 × 3 = 9 различных вариантов. Но одна конкретная комбинация, так называемый цветовой синглет SU(3), который одинаково реагирует на все заряды, отличается от других. Мы должны избавиться от него для получения совершенно симметричной теории. Таким образом, мы предполагаем, что существует ровно восемь глюонов. К счастью, этот вывод подтверждается экспериментом. Глюоны в КХД играют роль, аналогичную роли фотонов в КЭД

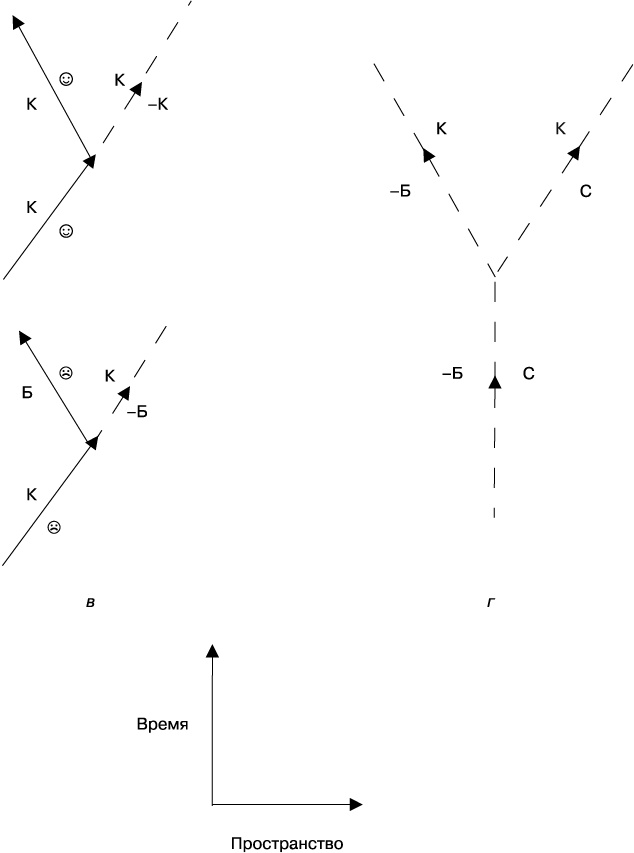

Рис. 7.5 (продолжение). Компоненты и процессы КЭД: в — два показательных базовых процесса, где глюоны просто реагируют, или и реагируют, и изменяют цветной заряд кварков; г — качественно новой чертой КХД по сравнению с КЭД является существование процессов, в которых цветные глюоны влияют друг на друга. Фотоны этого не делают
