При анализе полетов зачастую возникали споры. Мне было приятно, что в большинстве случаев А. С. Яковлев принимал мою сторону. Особенно это было при испытаниях Як-38. Нужно сказать, что А. С. Яковлев не только участвовал в разборе полетов, но и давал советы о порядке выполнения сложных испытательных полетов. Он, несмотря на свою занятость, ежедневно следил за полетами, всячески помогал испытательной бригаде, всегда тепло и сердечно относился к летчикам».
Як-36 впервые продемонстрировали на воздушном параде в июле 1967 года в московском аэропорту Домодедово. Под крылом СВВП зрители могли наблюдать подвешенные блоки для неуправляемых авиационных ракет УБ-16. Но это было бутафорное вооружение, поскольку на самолете отсутствовало оборудование, необходимое для его боевого применения. Да и малая грузоподъемность не позволяла использовать Як-36 в этом качестве, хотя подобные проработки проводились.
После воздушного парада в Домодедово Яковлев обратился в правительство с предложением о выпуске 10–15 Як-36 для отработки методики эксплуатации подобных машин на корабле. Однако это предложение отклонили и в ОКБ приступили к разработке боевого самолета Як-36М (изделие «ВМ»).
Первая машина № 36 стала экспонатом авиационного музея в Монино.
Штурмовик Як-38
Из Як-36 не получилась боевая машина. Причин тому было много: это и недостаточная тяга двигателей, и сложность продольной балансировки на режимах висения и при переходе к горизонтальному полету (и наоборот). Выход из сложившейся ситуации нашла группа конструкторов во главе с С. Г. Мордовиным. Вопреки скептикам, они вернулись к ранее рассматривавшейся схеме и начали проработку машины с комбинированной силовой установкой, включавшей подъемно-маршевый и пару подъемных двигателей. Но здесь мнения сотрудников ОКБ разошлись. Часть из них во главе с генеральным конструктором настаивала на однодвигательной схеме.
Лишь после заседания Научно-технического совета министерства в декабре 1967 года вышло Постановление Правительства о создании легкого штурмовика вертикального взлета и посадки Як-36М с подъемно-маршевым ТРД Р27В-300 и двумя подъемными двигателями РД36–35. Машина предназначалась для борьбы с надводными кораблями, поддержки десанта и охранения различных судов. Документом также предусматривалось создание учебно-боевого варианта самолета и истребителя.

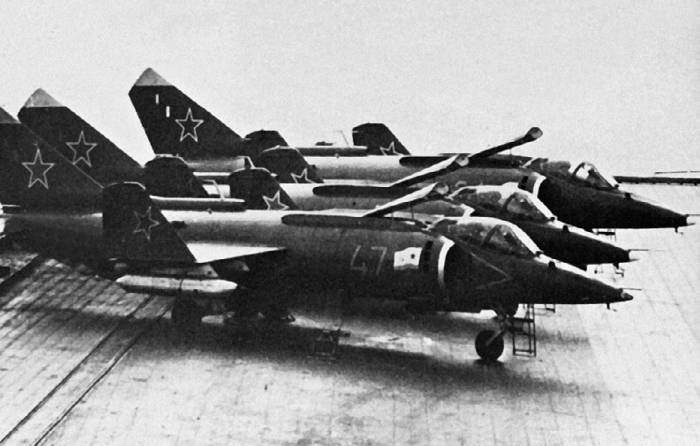

Як-38 на палубе авианесущего крейсера

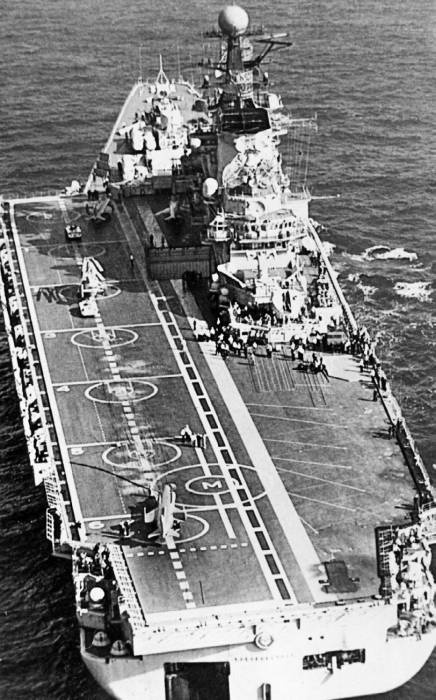

Авианесущий крейсер «Киев»
Особенностью комбинированной силовой установки Як-36М было то, что подъемно-маршевый ТРД запускался традиционным стартером, а подъемные ТРД раскручивались воздухом, отбиравшимся от компрессора маршевого двигателя. Затем воздушный поток от компрессора переключался на струйные рули. При этом на этап взлета отводилось около 20 секунд, в противном случае развивалась рециркуляция смеси воздуха с газовыми струями вокруг машины.
Для размещения в ангаре авианесущих кораблей концевые части крыла сделали складывающимися вверх с помощью гидроцилиндров. Основные конструкционные материалы – алюминиевые сплавы, в том числе сплав с высокой коррозионной стойкостью.
Взлет Як-38 с палубы авианесущего крейсера
Самолет оснащен системой принудительного спасения СК-3М с катапультируемым креслом К-36ВМ (на первых машинах стояли КЯ-1М). В экипировку летчика входит высотный морской спасательный костюм ВСМК-4 и защитный шлем ЗШ-5А.
Вооружение включает прицел АСП-ПФД-21, самонаводящиеся ракеты класса «воздух – воздух» Р-60 и Р-60М, класса «воздух – поверхность» Х-23М с радиокомандным наведением с помощью аппаратуры «Дельта-НГ2», блоки УБ-32, УБ-32М и УБ-16–57УМП для семейства неуправляемых ракет (НАР) С-5 и Б8М-1 с НАР С-8 и С-24. В арсенал самолета также входили различные авиабомбы калибра до 250 кг и бомбовые кассеты РБК-250, зажигательные баки ЗБ-500 и унифицированные пушечные контейнеры УПК-23–500.
Кроме этого, допускалась установка фильтргондол К-513Д для взятия проб воздуха и подвесных 500-литровых топливных баков.
В мае 1970 года Як-36М (борт 05) перевезли на аэродром ЛИИ для исследований на кабель-кране. Облик штурмовика не имел ничего общего с предшественником, и единственное, что их роднило, так это название. Новая компоновка определила и новую схему шасси, ставшего трехопорным с носовым колесом.

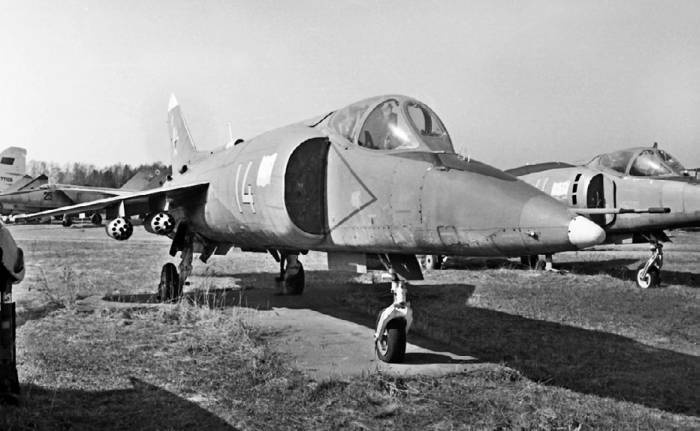

Як-38 первых серий в экспозиции Монинского музея ВВС
В сентябре летчик-испытатель В. Г. Мухин впервые оторвал машину от земли, зависнув в полуметре от нее. Затем последовали рулежки, подлеты, и, наконец, 2 декабря Мухин, взлетев по-самолетному на построенной к тому времени второй машине, сделал круг над аэродромом. Полет по полному профилю состоялся 21 февраля 1971 года. Самолет пилотировал летчик-испытатель ОКБ М. С. Дексбах. К тому времени в заводских испытаниях участвовали три прототипа будущего Як-38. Спустя полгода Дексбах впервые посадил самолет на палубу крейсера «Москва», находившегося в открытом море.
В 1972 году самолет передали на государственные испытания в 3-е управление НИИ ВВС, находившееся в Феодосии (Крым). Ведущим летчиком в НИИ ВВС был В. П. Хомяков, затем к испытаниям подключились В. В. Васенков, Н. И. Шлыков, Г. А. Паршин. Государственные испытания Як-36М завершились в 1974 году с рекомендацией допустить Як-36М для эксплуатации в строевых частях и испытаний авианесущего крейсера.

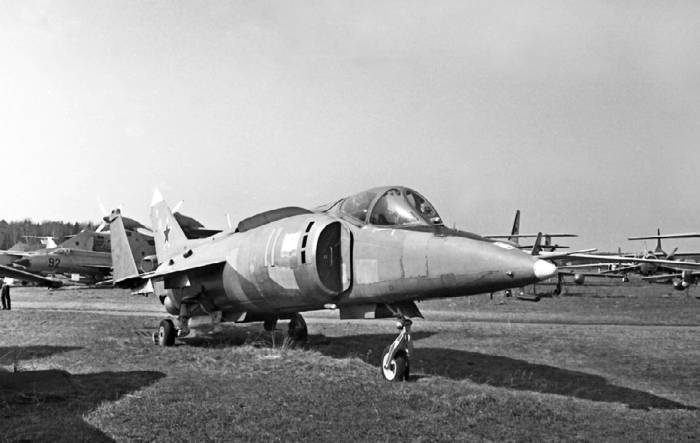

В процессе эксплуатации на воздушные каналы Як-38 установили продольные ребра, препятствовавшие попаданию продуктов сгорания подъемных ТРД в их воздухозаборники
Первый серийный Як-36М Саратовский авиационный завод построил осенью 1974 года, и 30 сентября он совершил свой первый полет.
В ходе серийного производства на Як-38 ввели двухпроводную электросхему управления заслонками отбора воздуха от компрессора подъемно-маршевого двигателя и управления поворотом его сопла и ряд других доработок, заметно повысивших надежность машины. Расширили колею шасси и улучшили характеристики устойчивости и управляемости.
