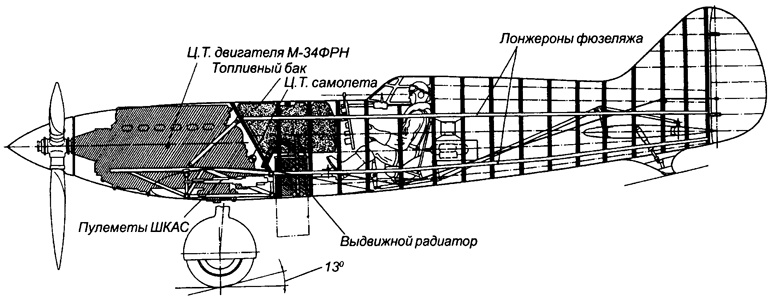

Компоновка истребителя И-21
Не эти ли руководящие документы сыграли решающую роль при выборе системы охлаждения на И-21? Ведь ее разрабатывали именно в этих вариантах. Какие же выгоды сулили конструкторам столь настойчиво рекомендуемые системы? Известно, что сопротивление находящегося в потоке радиатора значительно уменьшает скорость самолета, поэтому исследованию путей уменьшения этого «вредного» параметра уделялось большое внимание. Первая из вышеупомянутых систем позволяла полностью устранить, а вторая – значительно снизить сопротивление радиатора за счет меньшей площади его охлаждающей поверхности. Если в обычных системах водяного охлаждения, имеющих температурный режим ниже 100 градусов, килограмм воды при нагреве на 10 градусов забирает от стенок цилиндров 10 калорий тепла, то при испарительном охлаждении, при котором вода в рубашках цилиндров мотора доводится до кипения, испарение того же количества воды уносит от двигателя уже 540 калорий. Образовавшийся пар, конденсируясь в плоских радиаторах, образованных двойной работающей обшивкой крыла, возвращается в двигатель для повторения цикла.
Существовало мнение, что при любом повреждении крыльевого радиатора мотор не выйдет из строя, т. к. количество циркулирующей в системе в виде пара воды составляет лишь 2 % от ее общего объема, и расход пара, выходящего через пробоину, можно легко компенсировать водой из расходного бачка. Применение для охлаждения моторов высококипящих жидкостей (например, технический этиленгликоль с точкой кипения около 150 градусов) за счет увеличения их температуры в радиаторе до 125 градусов позволяло уменьшить охлаждающую площадь последнего почти в два раза. Платой за эти достижения была обязательная модификация моторов водяного охлаждения, предназначенных для работы с новыми системами.
Упорное стремление уменьшить потери скорости решило вопрос о выборе типа охлаждения для первого опытного экземпляра И-21 в пользу испарительного. Во всем диапазоне скоростей горизонтального полета, от минимальной до максимальной, охлаждение двигателя должен был обеспечивать крыльевой радиатор, расположенный по верхней поверхности центральной части крыла. Для режимов руления и набора высоты на самолете установили выдвижной радиатор. Обосновывая принятое решение, Ильюшин писал:
«Зная, что существующие крыльевые радиаторы с большим количеством соединений являются сложными по своей конструкции и монтажу, исключая возможность массовой эксплуатации, мы приняли все меры к тому, чтобы сделать его простым по конструкции, а следовательно, удобным и надежным в эксплуатации».
Какова же была конструкция будущего самолета? Свободнонесущий моноплан со стреловидным по передней кромке крылом, цельнометаллический, с убирающимся шасси и закрытой кабиной летчика с открывающимися в обе стороны дверками.
Истребитель имел минимальные размеры, а специальные исследования, проведенные в ходе проектирования, позволили получить мидель фюзеляжа лишь на несколько процентов больше поперечного сечения двигателя. При этом сохранились отвечавшие существовавшим нормам габариты кабины летчика (длина 1400 мм, ширина 800 мм), обеспечивавшие его достаточно удобное размещение. В конструкции планера широкое применение нашли каленые хромансилевые трубы, использованные в лонжеронах крыла и фюзеляжа, моторной рамы. Менее нагруженные элементы планера выполнялись из дюраля, за исключением полотняной обшивки рулей. Большое внимание уделили повышению прочности и жесткости основных узлов и сочленений. Самолет отличался очень низким шасси и простой кинематической схемой уборки и выпуска с помощью масляно-пневматической системы. Строили две машины. На первой из них применили испарительную систему охлаждения, двигатель второго самолета должен был охлаждаться этиленгликолем. Многочисленные проблемы, имевшие место при проектировании и изготовлении самолета, срыв заводом № 24 срока поставки двигателя привели к значительной задержке окончания его постройки. В отчете завода № 24 за 1936 год сообщалось:
«Основная задача, поставленная перед заводом по опытному моторостроению в 1936 году, – форсирование мотора М-34 и связанная с этим модификация. Решение этой задачи усложнилось требованиями, предъявляемыми опытными организациями к производству нескольких видов форсированных моторов применительно к разным типам запроектированных опытных самолетов (ТБ-7, ДБ-А, И-21 и др.). Вследствие чего завод, помимо разрешения проблемы модификации и форсирования мотора, должен был увеличить количество типов двигателей, намеченных к производству, и заняться доводкой каждого из них в отдельности».
Возникшие трудности учли в плане опытного строительства самолетов на 1936 и 1937 годы. Установленный ранее срок начала государственных испытаний И-21 в августе 1936-го перенесли на год. К сожалению, пока не найдено документов, удостоверяющих точную дату первого полета истребителя И-21. Большинство авторов имеющихся по этому вопросу публикаций считают, что он состоялся в конце 1936 года. В докладе же заместителя наркома оборонной промышленности Кагановича, подготовленного в марте 1937 года в качестве отчета о выполнении плана опытного строительства авиации за 1936 год, отмечалось: «Построен и передан на заводские испытания <…> истребитель И-21 со скоростью, доходящей до 600 км/ч». Для всех других опытных самолетов, указанных в этом докладе, приводятся даты начала и конца заводских или государственных испытаний. Можно привести один из приказов по авиапрому, датированный 2 апреля 1937 года. В перечне работ, которые требовалось закончить до 15 мая 1937 года, есть пункт: «…по заводу № 39 – закончить летные испытания мотора М-34ФРН на самолете конструкции Ильюшина». Таким образом, первый полет летчик-испытатель Коккинаки выполнил, скорее всего, в начале 1937 года.
Первые же полеты самолета показали несовершенство и неспособность системы охлаждения обеспечить нормальный температурный режим мотора. Несмотря на огромные усилия попытка приспособить путем весьма существенных конструктивных доработок тяжелый и крупногабаритный двигатель М-34 для легкого скоростного истребителя успехом, к сожалению, не увенчалась. Существенное улучшение аэродинамики самолета, весьма успешное решение многих проблем, касавшихся его конструкции, вооружения и эксплуатационной надежности, не помешали Ильюшину принять смелое и радикальное решение: прекратить испытания и дальнейшую работу по этой машине.
Время моторов, работающих с испарительным охлаждением, уходило в прошлое. В плане развития опытного самолетостроения в третьей пятилетке говорилось:
«Получить в 1939–1940 годах на практических боевых одноместных скоростных истребителях максимальную скорость, достигающую 600–650 км/ч на высоте 6000–7000 метров».
