На подфюзеляжной подвижной установке НУ-102-1, допускающей поворот на угол до 15 градусов, размещена двухствольная пушка ГШ-30 калибра 30 мм с боезапасом 500 патронов. Не исключалось использование на НУ-102 одноствольных пушек калибра 30 или 45 мм. Под крылом могли подвешиваться стрелковые установки калибра 12, 23 и 30 мм.
Защита от воздушного противника осуществлялась кормовой установкой с двухствольной пушкой ГШ-23. Предусматривалась постановка пассивных противорадиолокационных и активных (для борьбы с самонаводящимися ракетами переносного зенитно-ракетного комплекса типа «Стингер») помех.

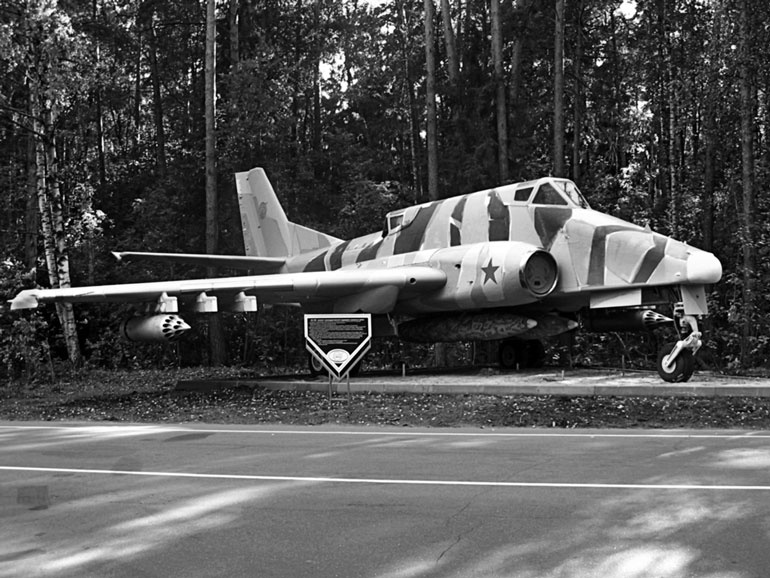

Ил-102 на музейной стоянке ЛИИ имени М.М. Громова
Бомбовое вооружение калибра от 50 до 500 кг размещалось на шести подкрыльевых (они же предназначались для блоков НАР и УР классов «воздух – поверхность» и «воздух – воздух») и двух подфюзеляжных узлах и в шести внутрикрыльевых отсеках (калибр до 250 кг).
Интересно отметить, что у Ил-102 по сравнению с Ил-40-1 максимально допустимое число М снизилось с 0,9 до 0,82, а эксплуатационная перегрузка – с 5,45 до 5. В то же время возросла эффективность воздушных тормозов. У Ил-40-1 для снижения скорости с максимальной до половины ее значения требовалась минута. У Ил-102 этот параметр в диапазоне от максимальной до минимальной величины составил 45 секунд.
В сентябре 1982 года летчик-испытатель ОКБ С.Г. Близнюк опробовал штурмовик в воздухе. За время испытаний выполнено 360 полетов с общим налетом 250 часов. Но история повторилась. Несмотря на высокие летные характеристики, Ил-102 повторил судьбу Ил-40.
Глава 8
Первые реактивные
Поиски оптимального решения
Первый этап создания реактивных самолетов в Советском Союзе завершился принятием на вооружение истребителей МиГ-9 и Як-15, обязанных своим появлением трофейным турбореактивным двигателям Jumo-004 и BMW-003. Создать же с этими двигателями бомбардировщик, отвечающий даже требованиям середины 1940-х годов, так и не удалось, хотя усилия в этом направлении прикладывались, и немалые.
Первым за создание подобного самолета взялся коллектив ОКБ-482, возглавляемый В.М. Мясищевым. 28 ноября 1945 года в НКАП был направлен эскизный проект бомбардировщика РБ-17 (РБ-1) и началось изготовление его макета. Четыре трофейных двигателя ЮМО-004, расположенных попарно на прямом крыле, при взлетной массе 14 410 кг должны были обеспечить доставку одной тонны бомб на расстояние 3000 км со скоростью 680 км/ч. Максимальная же скорость доходила до 800 км/ч, а бомбовая нагрузка – до 3000 кг. Согласитесь, что по проекту самолет обладал неплохими заявленными характеристиками.
Размещение двигателей в вертикальной плоскости, друг над другом, позволяло в будущем почти безболезненно перейти к двум более мощным турбореактивным двигателям (ТРД). Правильность принятого решения подтверждается разработкой реактивного фронтового бомбардировщика Су-10 с аналогичным размещением двигателей.
Оборонительное вооружение РБ-17 должно было состоять из неподвижной носовой и подвижной кормовой установок с пушками калибра 20 или 23 мм. Разрабатывая проект, конструкторы отказались от штурмана, передав по совместительству его обязанности летчику. При этом делалась ставка на навигационную радиотехническую аппаратуру. Борьба с воздушным противником и радиосвязь возлагались на кормового стрелка-радиста.
РБ-17 создавался по концепции дозвукового самолета. Применение турбореактивных двигателей повлекло за собой разработку топливной системы с использованием керосина, а для защиты крыла от горячих струй, в зоне их влияния, пришлось предусмотреть обшивку из нержавеющей стали.
Но самым реальным проектом тогда был самолет «Арадо-234» с двигателями БМВ-003, копирование которого поручили И.В. Четверикову – главному конструктору завода № 458. Заданием предусматривалось создание бомбардировщика, с четырьмя ТРД БМВ-003 или двумя ЮМО-003. При этом самолет должен был летать с максимальной скоростью 750 км/ч на высоте 5000 м, подниматься на высоту 12 км и доставлять 1000 кг бомб на расстояние 1600 км или 1500 кг – на 1200 км. Для начала решили восстановить две трофейных машины: двухдвигательный серийный одноместный многоцелевой самолет и опытный бомбардировщик с четырьмя ТРД.
Не менее реальным было и создание РБ-17, хотя для этого потребовалось бы гораздо больше усилий и средств. Но время внесло свои поправки. Несмотря на приказ НКАП о прекращении разработки бомбардировщика, подписанный в декабре 1945 года, в ОКБ-482 не теряли надежды. Ситуация окончательно прояснилась в начале следующего года, когда произошла реорганизация наркоматов в министерства. Тогда вместо репрессированного А.И. Шахурина авиационную промышленность возглавил М.В. Хруничев, начавший свою деятельность с реформ. В начале 1946 года прекратили работы по реактивным бомбардировщикам в конструкторских бюро И.В. Четверикова и П.О. Сухого.

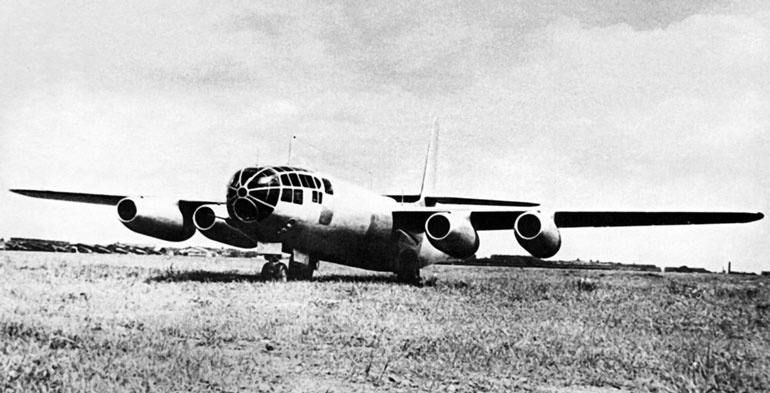

Опытный реактивный бомбардировщик Ил-22 на заводских испытаниях
После расформирования конструкторского бюро Мясищева почти все его сотрудники вместе с опытным заводом № 482 вошли в состав ОКБ-240 и приняли самое активное участие в создании бомбардировщика Ил-22. И здесь, видимо, не обошлось без их влияния. Достаточно сказать, что самолеты РБ-17 и Ил-22 имели похожее шасси, убиравшееся в фюзеляж, а конструктивно-технологическую схему крыла заимствовали с ДВБ-102.
Создавая Ил-22, конструкторы сделали ставку на самый мощный из имевшихся в Советском Союзе газотурбинных двигателей – ТР-1А, созданный под руководством Архипа Люльки. Его тяга хотя и превышала в полтора раза аналогичный параметр немецких ТРД, но тоже была недостаточна для фронтового бомбардировщика.
В июне 1946 года было закончено проектирование бомбардировщика Ил-22, и тем же летом начались его заводские летные испытания. В первом же полете 24 июля, продолжавшемся 15 минут, машина доставила немало неприятностей ее создателям. При посадке сначала разрушились обе покрышки, а на пробеге лопнули камеры обоих колес основных опор шасси. Самолет сошел с бетонной полосы на грунт, стойки шасси не выдержали нагрузок и сломались. В итоге Ил-22 остался в опытном экземпляре.
Нереализованным остался проект фронтового бомбардировщика Ил-24, сохранившего облик предшественника, но с более мощными двигателями АМ-ТКРД-01. Экспертная комиссия МАП сначала одобрила этот проект в мае 1947-го, но спустя год постройку его опытного образца прекратили. Слишком тяжелая получалась машина, не приспособленная для эксплуатации с грунтовых аэродромов. Массовое строительство же взлетно-посадочных полос с искусственным покрытием на существовавших аэродромах в то время страна себе позволить не могла.
