В разведчике от привычного взгляду Ан-2 осталась лишь половина, всю заднюю часть фюзеляжа за коробкой крыльев заменили новой ферменной конструкцией с застекленной кабиной штурмана. Оперение, для улучшения обзора задней полусферы, сделали двухкилевым и разместили на тонкой хвостовой балке.
Самолет предусматривал как неподвижную артиллерийскую установку с 20-мм пушкой и боекомплектом 100 патронов, так и подвижную электрифицированную ВЭУ-1 с аналогичным орудием и боезапасом в 250 патронов. Из последней, размещенной на фюзеляже за верхним крылом, огонь по воздушному противнику должен был вести штурман. Предусмотрели также подвеску до четырех светящихся (САБ-100-55) или фотоавиабомб (ФОТАБ-50-35) общим весом до 400 кг. Хотя разведчик считался двухместным, сохранили второе управление на случай использования его для обучения летчиков.
Поскольку НРК считался боевой машиной, то летчика защитили от осколков снарядов зенитной артиллерии 12-миллиметровым бронезаголовником и 4-миллиметровыми бронеплитами с левого борта и со стороны пола. Штурман во время полета по маршруту сидел рядом с пилотом, но в боевой обстановке — на основном рабочем месте, защищенном шестнадцатью бронестеклами толщиной по 15 мм и 6-миллиметровой бронеплитой, прикрывавшей его сзади. Как и летчик, штурман размещался в кресле с 5-миллиметровой бронезащитой.

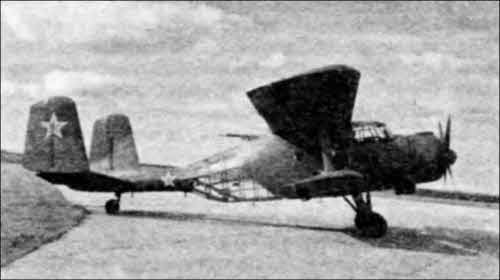

Ночной разведчик и корректировщик артиллерийского огня НРК
Первый полет на НРК выполнил летчик А. Е. Пашкевич весной 1949 года, а осенью машину передали в НИИ ВВС. В ходе государственных испытаний, завершившихся в феврале 1950 года, выявили ряд дефектов, требовавших доработок, а недостаточная мощность источников электроэнергии не позволила испытать вооружение. Продолжительность полета разведчика достигала 4 часов 33 минут на высоте 4000 метров. Самолет еще некоторое время числился в планах ОКБ, но в НИИ ВВС больше не передавался.
Противоаэростатный Ан-3
В 1950-е годы США затратили большие усилия на создание сети стратегической разведки, и прежде всего территории СССР, с помощью автоматических аэростатических аппаратов. Сотни, если не тысячи «вольных странников» проникали в самые запретные уголки Советского Союза, фотографируя все, что попадется на их пути. Скоростные самолеты-истребители и зенитная артиллерия оказались бессильными перед этим нашествием, поскольку главная трудность борьбы с автоматическими дрейфующими аэростатами (АДА) заключалась в их низкой скорости.
Это обстоятельство и навело на мысль о создании на базе Ан-2 противоаэростатного самолета. В соответствии с июньским 1958 года постановлением правительства этот аэроплан должен был поражать АДА на высотах 10 000—12 000 метров в любых метеоусловиях днем и ночью. Однако реализовать замыслы в полной мере так и не довелось. Удалось лишь установить на серийный Ан-2 (заводской № 110347315) систему вооружения ПВ-61 с двухствольной пушкой АО-9 (ГШ-23) калибра 23 мм. Артиллерийская установка самолета допускала замену пушки на пулемет А-12,7 калибра 12,7 мм. Для орудия и пулемета разрабатывались специальные «противоаэростатные» патроны. Этот самолет (в ОКБ он обозначался Ан-2А), ставший фактически летающей лабораторией, в 1963 году прошел заводские испытания со стрельбой из бортового оружия и был предъявлен на государственные испытания.
Одновременно разрабатывался противоаэростатный Ан-3 с силовой установкой от Ан-6 и системой вооружения ПВ-61, отработанной на Ан-2А. Пользуясь случаем, отмечу, что в те же годы проектировался самолет Ан-25 аналогичного назначения, но с турбореактивным двигателем АИ-25. В отличие от Ан-3 его потолок доходил до 20 км. В процессе создания обеих машин конструкторы столкнулись с рядом технических трудностей, которые не позволили завершить начатую работу, а обе машины так и остались на бумаге. Более того, в связи с положительными результатами испытаний в 1964 году пулеметной установки калибра 12,7 мм на самолете УТИ МиГ-21 в стрельбе по автоматическим аэростатам, работа по дооборудованию Ан-2 потеряла актуальность.
Много позже, когда появился Ан-28, далекий потомок «Пчелки», многие конструкторы, включая O.K. Антонова, говорили о скорой замене Ан-2. Но создатели «Аннушки» тогда и предположить не могли, что ее заменой может быть только она сама, правда, в новом качестве.
Экраноплан Ан-2Э
Пожалуй, самой оригинальной и неожиданной модификацией биплана стал проект экраноплана Ан-2Э. В настоящее время большое количество самолетов Ан-2 поставлено на прикол, главным образом из-за полной выработки двигателем своего ресурса. Учитывая, что переделка этих машин в вариант Ан-3 идет крайне слабыми темпами, группа энтузиастов во главе с Ю. В. Макаровым предложила превратить их в экраноплан.
Суть этой трансформации заключается в замене бипланной коробки крыльев одной несущей поверхностью треугольной формы в плане, аналогичной примененной Александром Липпишем на своих экранопланах. Такое крыло позволит летать на высотах до пяти метров с использованием эффекта близости земли.
Одновременно меняется и силовая установка. Вместо привычного мотора АШ-62ИР, работающего на дефицитном бензине Б-91, предлагается автомобильный дизель мощностью не менее 590 л.с. одной из зарубежных компаний.
В таком виде Ан-2Э сможет перевозить нагрузку весом 1900 кг (или 20 пассажиров) со скоростью 190–200 км/ч.
Взлет и посадка Ан-2Э облегчаются благодаря поддуву воздушного потока от винта в камеру, ограниченную крылом и боковыми поплавками, кстати, заимствованными от гидросамолета Ан-2В. Может применяться и убирающееся колесное шасси, превращающее аппарат в амфибию.
Еще одним достоинством экраноплана является то, что, будучи летательным аппаратом, на него не распространяются требования ИКАО и JAR и он подлежит регистрации в… морском регистре.

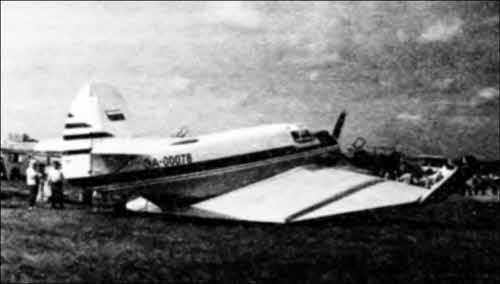

Экраноплан Ан-2Э
Проект Ан-2Э получил положительные отзывы ведущих институтов гражданской авиации и Министерства транспорта.
Для проверки возможностей будущего экраноплана в 2002 году на заводе «Авиастар» построили экспериментальный аппарат на базе Ан-2 на колесном и специальном колесном шасси, который отлично летал как вблизи экрана, так и на высотах до 2000 м.
На Московском авиаремонтном заводе (МАРЗ) в августе 2003 года построили макет Ан-2Э, правда, со старым двигателем АШ-62ИР.
Эксплуатация
С 1950-го по 1962 год в Киеве построили более 3167 экземпляров Ан-2 разных модификаций. Из них 879 (за пять лет) — Ан-2СХ. После этого завод приступил к выпуску Ан-24.
Первые серийные Ан-2 поступили в распоряжение Министерства геологии СССР. Одновременно ими оснащались летные отряды ГВФ. С июня 1950-го самолет начал поступать в МВД и пограничные войска, с июня следующего года — в ДОСААФ (первые пять машин получил Центральный аэроклуб им. В. П. Чкалова в Москве). В1952 году первые самолеты поступили в штабные эскадрильи ВВС и ВМФ. В феврале 1959 года Ейское ВАУЛ стало применять Ан-2 для летной и парашютной подготовки курсантов, а через два года им обзавелись все летные училища.
