Самолет ДБ-I-108 послужил основой для многочисленных проектов, последним из которых стал ДБ-IV-108 с носовой кабиной штурмана, предложенный ВВС в мае 1945 года. По этому поводу 2 июня Мясищев писал Шахурину:
«Учитывая неоднократно высказанное командованием ВВС Красной Армии пожелание в отношении посадки штурмана впереди летчика для улучшения обзора при прицельном бомбометании и навигационной работе, а также для освобождения его от работы в качестве стрелка, нами разработана для бомбардировщика с моторами ВК-108 новая передняя кабина.
Размещение штурмана впереди летчика дало возможность решить весьма существенный вопрос о замене перископического прицела, применяемого на всех наших бомбардировщиках, современными коллиматорными, значительно улучшающими видимость при бомбометании ночью и в тумане.
В новой кабине размещается 3 члена экипажа, рабочее место штурмана находится в носу кабины, а при взлете и посадке штурман может переходить в заднюю часть кабины, где у него имеется дополнительное сиденье около стрелка верхней задней установки.
Экипаж самолета составит, таким образом, 4 человека, включая стрелка задних установок.
При предварительном осмотре работниками ГК НИИ ВВС выполненного нами макета новой кабины, ими высказаны пожелания скорейшего осуществления ее на одном из типов наших бомбардировщиков.
Самолет ДБ-ВК-108 при установке на нем новой передней кабины <…> по максимальной скорости, бомбовой нагрузке, мощи оружия защиты при хорошем размещении экипажа <…> будет иметь крупные преимущества по сравнению со всеми двухмоторными бомбардировщиками.
В варианте дальнего бомбардировщика, при замене лишь отъемных частей крыла, дальность полета может быть увеличена на 700 км, при одновременном сокращении длины разбега на 50 м и повышении потолка на 500 м. Максимальная скорость уменьшится на 10–12 км/ч.
Полагаю, что оснащение наших ВВС КА такими бомбардировщиками должно представить большой интерес.
Исходя из этого, прошу Вашего согласия на:
1. Предъявление Государственной макетной комиссии макета новой кабины.
2. Изготовление на заводе № 482 такой кабины и установку ее на 2-м экземпляре самолета ДБ-ВК-108, после прохождения государственных испытаний.
3. Постройку второго экземпляра такого же самолета, в связи с отсутствием дублера.
4. Размещение в ОКБ-140 заказа на постройку двух электрифицированных стрелковых установок ВЭУ-2 и двух люковых стрелковых установок НЭУ-1.
Дальнейшее развитие этого бомбардировщика может идти по следующим направлениям:
1. Установка форсированных моторов ВК-108Ф со взлетной мощностью 2100 л.с., улучшающих разбег и максимальную скорость.
2. Установка моторов ВК-109 с одновременной заменой обычных кабин на герметические, по типу кабины самолета ВБ-ВК-109, заканчивающегося постройкой на заводе № 482.
3. На самолете хорошо устанавливаются реактивные ускорители, обеспечивающие улучшение разбега в перегрузочном весе и резкое приращение скорости на короткий промежуток времени».
Проект ДБ-IV-108 остался нереализованным.

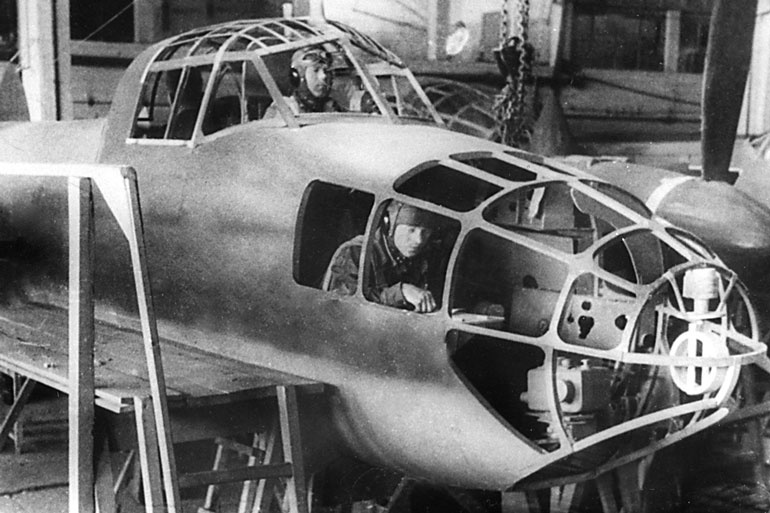

Макет четвертого варианта бомбардировщика ДБ-IV-108 с кабиной штурмана в носовой части фюзеляжа
Завершал родословную Пе-2 высотный бомбардировщик «ВБ» с гермокабиной, рассчитанный под проектировавшиеся двигатели ВК-109. Оснащенные двухступенчатыми центробежными нагнетателями, они имели также многоскоростную систему регулирования давления на входе в цилиндры. Ожидалось, что у земли двигатель будет развивать мощность 2075 л.с., а на высоте 8000 м – 1530 л.с. Ведущим конструктором по ВБ-109 был М.К. Янгель, будущий академик – создатель ракетной техники.
Макет самолета утвердили 5 марта 1945 года, в апреле завод собрал опытную машину. Но в связи с отсутствием двигателей ВК-109, которые, в соответствии с приказом НКАП № 358 от 27 мая 1944 года, должны были поставить в ОКБ 1 января 1945-го, установили менее мощные ВК-108. Казалось, что эта замена все же позволит, хотя и не в полном объеме, определить летные характеристики машины, испытать высотное оборудование и гермокабину. Но и на этом пути встретилось препятствие: задержалась поставка в ОКБ-482 с завода № 26 кабинных нагнетателей. В итоге наземные заводские испытания начались лишь в декабре 1945 года. В следующем году на эту машину назначили ведущего летчика-испытателя Л.А. Юнгмейстера.
Кроме этих работ в плане ОКБ-22 был самолет-лаборатория Пе-2 с жидкостным реактивным двигателем (ЖРД) РД-1 конструкции В.П. Глушко. В соответствии с приказами НКАП от 12 марта и 29 мая 1943 года на заводе № 22 начались работы по установке однокамерного РД-1 на Пе-2 № 15/185. Испытаниями этой машины, переданной на ЛИС в августе 1943 года, руководил С.П. Королев.

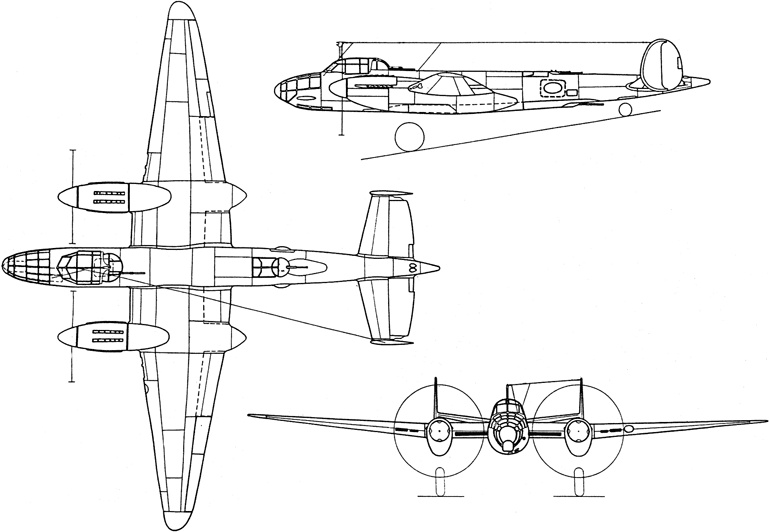

Схема четвертого варианта бомбардировщика ДБ-IV-108 с кабиной штурмана в носовой части фюзеляжа

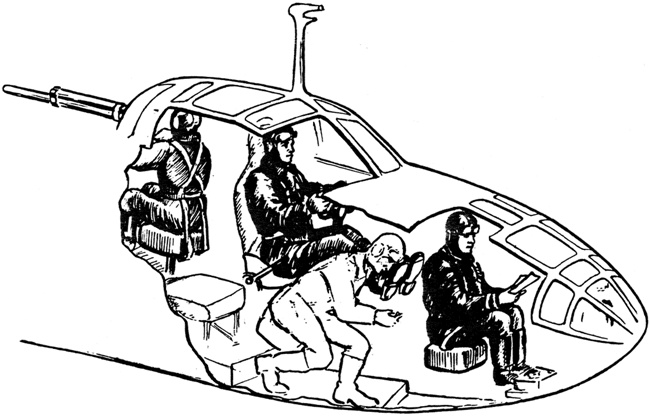

Размещение экипажа в самолете ДБ-IV-108
После завершения первого этапа испытаний реактивный двигатель РД-1 отправили на доработку. В ноябре 1944 года на самолете № 15/185 установили усовершенствованный РД-1 и к концу этого года самолет подготовили к летным испытаниям. Тогда же для отработки отдельных вопросов по двигателю РД-1 в 1943 году выделили еще один Пе-2 № 11/189, но до летных испытаний ЖРД на нем так дело и не дошло. В итоге в 1944-м самолет восстановили до состояния серийной машины и сдали на летно-испытательную станцию завода № 22.
На основании приказа НКАП от 13 марта 1944 года ОКБ-22 совместно с ОКБ-16 и заводом № 22 было предложено выпустить в 1944-м еще три самолета, оборудованных ракетными двигателями РД-1, но из-за отсутствия ЖРД и комплекта необходимых чертежей работу в этом направлении прекратили.
На основании приказов НКАП от 16 ноября и 14 июня 1943 года на самолете № 14/226 с августа проводились испытания моторов ВК-105ПФ со впрыском воды в цилиндры. Испытания завершились в ноябре с отрицательным результатом, и работы в этом направлении приостановили.

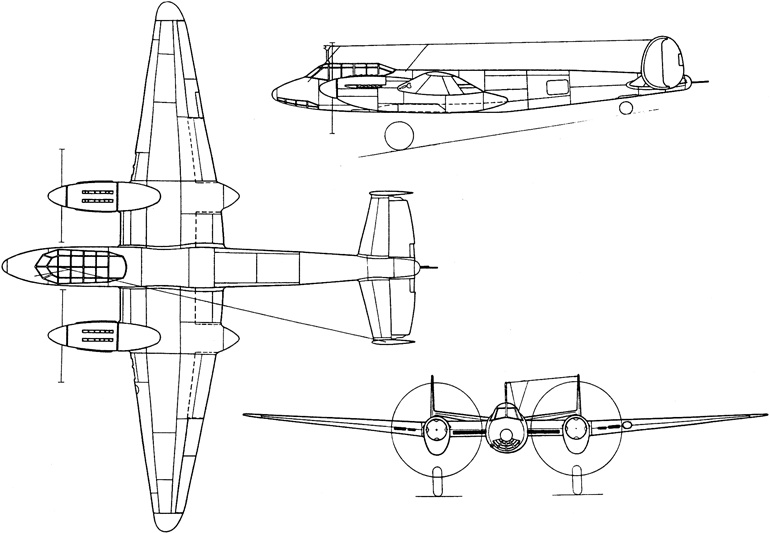

Схема высотного бомбардировщика ВБ-109
