Не могу утверждать, поскольку в АНТК Туполева автору так и не смогли объяснить, но складывается впечатление, что аналогичные законцовки, снижающие индуктивную составляющую лобового сопротивления, стали использовать с конца 1990-х на авиалайнерах Ту-154М. Благодаря чему была достигнута внушительная экономия топлива.
С 1963 года часть бомбардировщиков, получивших обозначение Ту-16Н, переоборудовали для заправки топливом в полете сверхзвуковых самолетов Ту-22 по схеме «конус». В грузовом отсеке устанавливался агрегат заправки, заимствованный с самолета 3МС, а обязанности оператора выполнял командир огневых установок.
Один Ту-16 переоборудовали для дозаправки топливом в полете двух истребителей МиГ-19 в соответствии с постановлением правительства от 24 мая 1954 г. Заводские испытания он проходил в 1957 г.
Под флагом Аэрофлота
Поступлению в ГВФ лайнера Ту-104 предшествовала эксплуатация бомбардировщика Ту-16 (заводской № 1881301) с демонтированным вооружением. Машина, получившая в Аэрофлоте обозначение Ту-104Г (самолет «Н») и опознавательный знак СССР – Л5411, имела много общего с Ту-104. Полеты на ней позволили летным экипажам и наземным специалистам быстрее освоить реактивный лайнер.
В 1974 году два Ту-16К-16 (заводские № 6203203 и № 6203208) с РЛС «Рубин» и антенной от поисково-прицельной системы «Беркут», применявшейся на противолодочных самолетах Ил-38, переоборудовали для проведения гидрометеорологических исследований. На балочных держателях под крылом могли подвешиваться контейнеры для распыления химических реагентов, в грузовом отсеке – автоматические устройства активного воздействия на облака КДС-155 и АСО-2И. Обе машины, распыляя йодистое серебро и другие реагенты, активно «делали погоду» в 1980 году во время проведения Олимпийских игр в Москве.
В 1995 году ресурс первого самолета, получившего обозначение «Циклон-М», продлили на пять лет, но в 1997-м его списали. Вторую машину «Циклон-Н», участвовавшую в Чернобыльской операции, списали на несколько лет раньше. Оба самолета эксплуатировались в летном отряде филиала НИИ ВВС.
«Елка» и другие
На базе Ту-16 разработано свыше 40 модификаций. Большинство из них представляли собой доработку ранее выпущенных машин. Например, весной 1956 года, для определения возможностей средств защиты бомбардировщиков от обнаружения их наземными РЛС, один Ту-16 оборудовали установкой для стрельбы реактивными снарядами АРС-57 с дипольными отражателями. На этой же машине опробовали буксируемые контейнеры с уголковыми отражателями.
Постановщик пассивных помех получил обозначение Ту-16П «Елка». В них переоборудовали Ту-16А. В начале 1970-х в грузовых отсеках устанавливали станции активных помех семейства «Букет».
В 1959 году на Ту-16 № 6203110 установили и испытали станцию однократных ответных помех «Роза». Ее антенны располагались перед грузовым отсеком и на крышке фотолюка.
Для ретрансляции радиотелеметрической информации в ходе летных испытаний межконтинентальной крылатой ракеты «Буря» оборудовали соответствующей аппаратурой Ту-16РТ.
Известны варианты: Ту-16КРМ (Ту-16НКРМ) – носитель крылатых ракет и мишеней (отличался закрылками с разрезом под вертикальное оперение мишеней) и Ту-16М (М-16) – радиоуправляемый самолет-мишень. Доработка серийных бомбардировщиков в этот вариант осуществлялась на основании ноябрьского 1956 года и апрельского 1958 года постановлений правительства. Первая мишень испытывалась осенью 1961 года. Впоследствии их неоднократно применяли для отработки различных зенитно-ракетных комплексов, в частности С-300 и его модификаций.

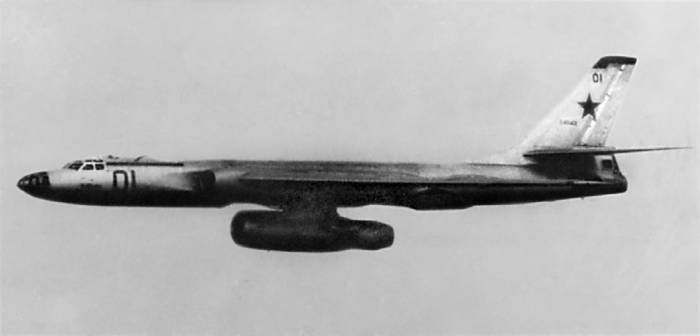

Летающая лаборатория Ту-16ЛЛ для испытаний реактивных двигателей
Доработанные Ту-16 использовались в качестве летающих лабораторий для исследования целого ряда самолетных систем и оборудования. На них доводились многие ТРД, в том числе Р11Ф-300, Р-15, ВД-7, Д-30, РД36–51В. Испытывавшиеся двигатели размещались на выдвижном балочном держателе.
В 1957 году (в соответствии с мартовским 1956 года постановлением правительства) на Ту-16 отрабатывали устройства реверса тяги двигателей, предназначавшиеся, в том числе, и для Ту-104. Использовали Ту-16 и для транспортировки жидкого кислорода.
Ту-16 «Сайгак» – летающая лаборатория на базе Ту-16К-10 для испытаний прицельно-поискового комплекса и подвижной пушечной установки высотного самолета М-17. Стрельбы в полете по аэростатам-мишеням позволили не только испытать пушечную установку и прицельную станцию, но и определить эффективность осколочно-фугасных снарядов.
К числу нереализованных проектов на базе Ту-16 относится самолет «90», разрабатывавшийся с двумя вариантами двигателей: с четырьмя ТРД ТР-3Ф и двумя ТВД НК-12.
Торпедоносцы
Ту-16Т создавался в соответствии с постановлениями правительства и ЦК КПСС 28 мая 1954 года и 2 февраля 1956 года. В состав его вооружения входили четыре реактивных торпеды РАТ-52 или шесть высотных 45–54ВТ (46–36МАВ) торпед. До 12 мин АМД-500М или по 8 мин АПМ/ИГДМ/ АМД-2М («Лира») и «Серпей». Не исключалось использование его и в качестве обычного бомбардировщика. Состав оборудования торпедоносца, в том числе и РЛС РБП-4, практически полностью сохранился от предшественника, но были и новшества. Например, в кабине штурмана появились два пульта управления торпедами. Один (с правого борта) предназначался для управления машинными кранами, обогревом и зарядкой электроконденсаторов торпеды, а другой (с левого борта) – в пневмосистеме для установки глубины хода торпед.
Любопытно, что для безопасного отделения РАТ-52 от носителя с малыми углами крена в грузовом отсеке имелась центральная направляющая ферма и четыре качающихся вилки. Они сопровождали торпеды с момента отделения их от замков до выхода из грузового люка.
В начале сентября 1954 года торпедоносец № 4200501 передали на государственные испытания в НИИ-15 ВМС и перегнали в Крым на аэродром Кировское. Ведущими по машине были инженер П.И. Верещагин и летчик А.Г. Биба.
Торпедоносец по сравнению со своим предшественником заметно потяжелел. Вес пустого самолета с минно-торпедным оборудованием, в зависимости от комплектации, возрос до 36 572–36 807 кг. Как показали летные испытания, завершившиеся 30 ноября 1954 года, пилотажные свойства машины не изменились, наибольший радиус действия получался при загрузке четырьмя реактивными торпедами РАТ-52–2400 км, а наименьший – 1790 км – с восемью минами ИГДМ или АМД-2М при максимальном взлетном весе 72 000 кг.
В отчете НИИ-15 обнаружились любопытные сведения о возможностях радиолокационного прицела РБП-4. Так, с высоты 1000 метров эта станция позволяла обнаруживать тральщик на удалении до 65 км, а эсминец – до 82 км. Города Одесса и Евпатория хорошо просматривались с 5000–10 000 метров на расстоянии 205 и 140 км, а береговая черта Крымского полуострова – на удалении 140–200 км.
