Это позволило оснастить «Аякс-9» более удобной кнопкой спуска затвора, сделать «легким» сам спуск затвора и модифицировать механизм перемотки пленки. Теперь при нажатии на кнопку срабатывал затвор и производился снимок, а при отпускании кнопки пленка автоматически перематывалась на один кадр и снова взводился затвор. Один полный взвод внутренней пружины обеспечивал в новом аппарате возможность съемки до 15 кадров.
Кроме объектива А-4, на «Аякс-9» также устанавливался объектив А-1 с улучшенными оптическими параметрами. Были разработаны новые специальные кассеты для быстрой перезарядки камеры «Аякс-9» на свету. Эти нестандартные кассеты вмещали 600 мм фотопленки шириной 21 мм. В комплект аппарата теперь входил новый резак, позволявший быстро и точно нарезать в полной темноте заранее выбранную по чувствительности фотопленку. «Аякс-9» оснащался улучшенным механизмом затвора, обеспечивавшим большую стабильность выдержек, чем у предыдущей модели. Для фотоаппарата «Аякс-9» было изготовлено новое дистанционное управление с плавным спуском затвора, что было особенно важным во время фотосъемки «на ходу».

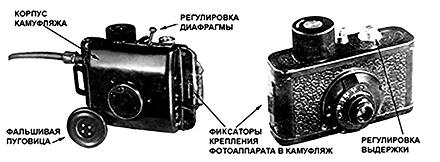

Фотоаппарат «Аякс-9» с объективом А-1, слева камуфляж «пуговица» (фото из архива Keith Melton Spy Museum)
Глава 13. Фотокамеры "Аякс-10" — "Аякс-12"
В 1950 г. НИЛ-11 выпускает новую модель «Аякс-10», у которой появилась новая пружина прижимного столика кадрового окна, обеспечившая более равномерную фиксацию фотопленки перед съемкой после перемотки предыдущего кадра. «Аякс-10» имел новое покрытие внутренних поверхностей аппарата для снижения вероятности царапин на эмульсионном слое фотопленки. Также была изменена форма рукоятки установки значения выдержки. В целом испытания показали хорошую надежность работы основных узлов и частей фотоаппарата.

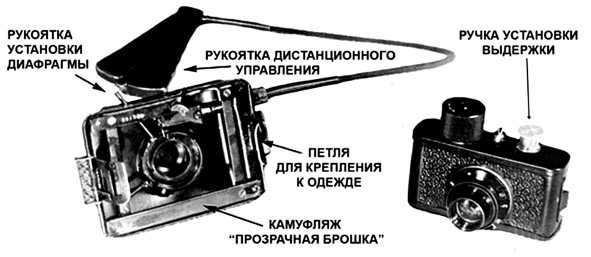

Фотокамера «Аякс-10» с объективом А-4; слева механизм камуфляжа с рукояткой дистанционного управления (из архива Keith Melton Spy Museum)
Следующая модификация «Аякс-11» появилась в 1951 г. после нескольких лет практического оперативного использования новой серии фотоаппаратов. «Аякс-11» обладал большей надежностью и стабильностью работы всех основных узлов и деталей. Фотоаппарат стал более удобным в эксплуатации, в частности, появилась новая ручка-рычаг установки значения выдержки, а также счетчик кадров. Теперь с помощью «Аякс-11» можно было получать более качественные негативы. Конструкторы добились значительного снижения шумов работы затвора и механизма перемотки пленки. «Аякс-11» прошел многочисленные испытания, получил положительные отзывы оперативного состава МГБ, после чего было решено передать эту модель на оптико-механический завод в г. Красногорске, в новый отдельный цех для серийного изготовления специальной фототехники.
К началу 1950 г. уже накопился определенный опыт использования аппаратов серии «Аякс» и появились выработанные практикой правила подготовки техники и проведения негласной фотосъемки. Для получения качественного фотоснимка сотрудник должен был:
1) предварительно установить объектив аппарата на нужное по условиям съемки расстояние; при необходимости предварительно оценить или даже измерить это расстояние с соблюдением требований конспирации;
2) оценить равномерность освещенности объекта фотосъемки; по возможности не использовать места, откуда объект может получиться на снимке слишком контрастным или с затененными частями;
3) место фотографирования должно выбираться из расчета максимального заполнения кадра снимаемым сюжетом, что позволило бы в дальнейшем безошибочно опознать по фотоснимку всех «действующих лиц», точно определить местоположение важных предметов, объектов и т. п.;
4) определить или уточнить необходимую экспозицию: выдержку и диафрагму в зависимости от используемой фотопленки, предполагаемой или уже известной освещенности объекта; как правило, движущийся объект должен сниматься с максимально короткой выдержкой, а статический сюжет — с более закрытой диафрагмой для увеличения глубины резкости;
5) в момент съемки желательно зафиксироваться (прислониться к дереву, стене, афише и др.) и плавно нажать на спусковую кнопку или рычаг дистанционного управления.
В 1952 г. красногорский завод освоил серийный выпуск специальных фотоаппаратов «Аякс-12», которые стали известными под заводской маркировкой Ф-21. Выпускаемые «Аяксы» имели серийные номера, первые цифры которых на некоторых сериях фотоаппаратов указывали на год изготовления. Какое-либо клеймо или фирменные знаки за-вода-изготовителя на фотоаппараты «Аякс», как и на всю специальную продукцию для МГБ и затем для КГБ, не ставилось. Исключением явилась небольшая серия фотоаппаратов «Аякс» с клеймом завода в г. Уфе. Только в 1989 году коммерческая версия «Аякса-12», получившая название «ZENIT MF-1», имела на передней панели фирменное заводское клеймо, поскольку эта модель предназначалась для открытой продажи на потребительском рынке.
В заводской комплект поставки фотоаппарата «Аякс-12» входили:
1) фототросик дистанционного управления;
2) четыре кассеты для фотопленки по две в специальной металлической укладке;
3) улучшенная модель резака для фотопленки.
Перезарядку фотоаппарата «Аякс» сотрудник мог производить на свету заранее подготовленными кассетами. Фотохимическая обработка пленок и снаряжение кассет производились в фотолабораториях оперативных подразделений.
Изготовление фотопленки для «Аякса» производилось с помощью специального резака. Обычная 35 мм кинопленка, например, тип 135 устанавливалась в приемную щель резака и путем вращения рукоятки подавалась на режущие элементы. С помощью зубчатого барабана производился отсчет требуемого количества кадров, после чего вращение рукоятки останавливалось стопором. При нажатии на боковой рычаг необходимая для зарядки фотоаппарата часть пленки длиной 60 см отрезалась, оставшиеся отрезанные части выбрасывались.

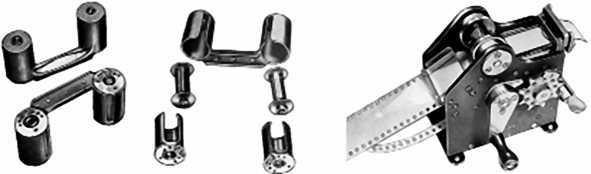

Кассеты для «Аякса-12» и резак для удаления перфорации и подготовки отрезка пленки длиной 600 мм (из архива Keith Melton Spy Museum)
Все эти действия производились в полной темноте; при этом резак обеспечивал автоматически все необходимые этапы подготовки и точной нарезки пленки. Рекомендовалось перед началом работы в полной темноте произвести тренировки с резаком при обычном свете.
Одним из первых прикрытий-камуфляжей для аппаратов «Аякс» были черные пуговицы к пальто, теплой куртке или к пиджаку. Летом активно использовалась специальная пряжка с брючным ремнем, состоявшая из двух изделий:
