Глава 36. Фотоаппарат «Гранитник»
Несмотря на трудности внедрения в оперативную практику аппаратов «Ниппель» и «Залом», коллектив разработчиков и конструкторов НИЛ-11 тем не менее продолжал работы по создании новых эффективных аппаратов прокатки.
В 1965 г. в ПГУ КГБ поступила новая фотокамера прокатки «Гранитник», в дальнейшем ставшая, по мнению специалистов, одной из самых удачных разработок специальных фотокопировальных аппаратов.

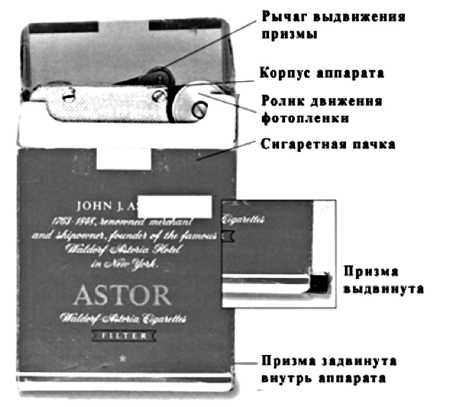

Фотоаппарат «Гранитник» в сигаретной пачке (из архива Keith Melton Spy Museum)
«Гранитник» существенно отличался от всех предыдущих моделей новой оригинальной оптической схемой, в которой изображение попадало на фотопленку через специальную зеркальную призму, выдвигавшуюся из корпуса аппарата только в момент копирования документа при движении фотокамеры по его поверхности. Через призму текст документа попадал в объектив, который формировал изображение и далее направлял его на фотопленку через щель в кассете. После копирования призма убиралась внутрь корпуса аппарата.
Оперативники были приятно удивлены внешними размерами «Гранитника», позволявшими полностью спрятать его внутрь стандартной сигаретной пачки, и это оказалось надежным камуфляжем при использовании и хранении аппарата. В отличии от предыдущих моделей, фотооптическая схема «Гранитника» не имела собственных осветителей, и пользователь должен был подбирать место для копирования документов с достаточным уровнем внешней освещенности, например, от близко расположенного окна в комнате с яркими потолочными светильниками или применять боковое освещения документа от настольной лампы мощностью 100 ватт.
Оптимальные условия освещенности подбирались опытным путем, копируя документы при различных вариантах освещения, отмечая при этом каждый из них. Затем кассета с отснятой пленкой или аппарат целиком передавались офицеру-куратору, который уже в служебной фотолаборатории проявлял фотопленку и отмечал наиболее удачные негативы. Эти результаты передавались обратно пользователю, который при копировании придерживался отмеченных оптимальных условий освещенности.
Сигаретная пачка в качестве камуфляжа подбиралась, исходя из предпочтений агента или офицера какому-либо сорту сигарет.

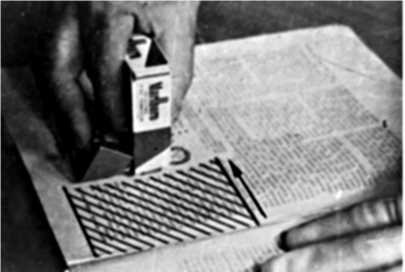

Для правильного копирования документа рекомендуется удерживать фотокамеру как показано на фотографии
Пример рекомендаций для работы с аппаратом «Гранитник» (из архива Keith Melton Spy Museum)
Простая и надежная конструкция «Гранитника», его удачное его камуфлирование, а также стабильное получение качественных негативов способствовали его активному использованию в течении последующих лет. В 1975 г. появилась обновленная модель "Задаток", в которой были использованы новые конструкционные материалы, а также учтены рекомендации, накопившиеся за период оперативной практики применения "Гранитника" — одного из самых оригинальных и эффективных фотоаппаратов КГБ.
Глава 37. Фотокопировальные аппараты «Корица», «Зима», «Загар»
Результативность использования аппаратов прокатки, а также необходимость быстрого и качественного копирования большого количества документов натолкнули разработчиков НИЛ-11 на создание портативного фотокопировального аппарата прокатки для документов формата А4. В новой фотокамере с названием «Корица» документ накрывался прижимным стеклом рабочей стороны аппарата (с размерами, как у формата А4), и перемещающийся внутри аппарата зеркально-призменный механизм равномерно сканировал по документу под действием пружины.

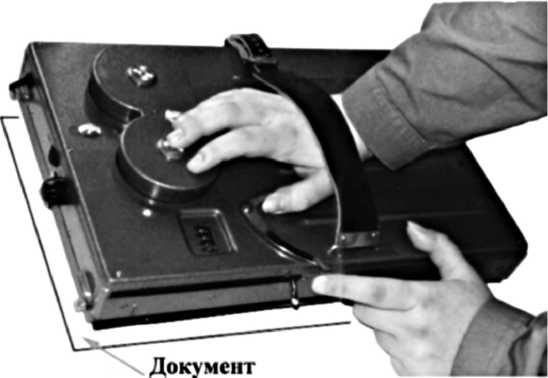

Фотокопировальный аппарат «Корица» (из архива Keith Melton Spy Museum)
Для равномерного освещение документа в «Корице» был предусмотрен специальный тонкий и длинный осветитель наподобие люминесцентных ламп, который двигался вместе с зеркально-призменным механизмом. Его перемещение, а также транспортировку фотопленки обеспечивала пружина, взводимая боковым рычагом для съемки одного кадра. Кассета «Корицы» вмещала до 400 кадров стандартной 35 мм фотопленки и могла быстро заменяться на «свежую» на свету за несколько секунд, что давало возможность копирования большого количества документов. Диафрагма объектива подбиралась в зависимости от чувствительности пленки. «Корица» имела счетчик кадров, а также удобный рычаг спуска затвора, который работал как от правой, так и от левой руки. Для электропитания осветителя «Корицы» могла использоваться стандартная электросеть 110 / 220 вольт, а также напряжение 12 вольт через разъем прикуривателя автомобиля.

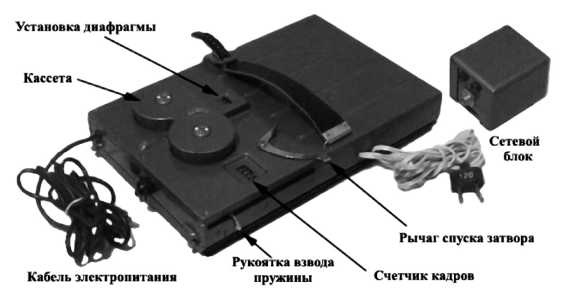

Комплект аппарата «Корица»(из архива Keith Melton Spy Museum)
«Корица» оказалась весьма эффективным аппаратом для быстрого копирования большого количества документов, например, когда офицер-куратор получал через тайник от своего агента секретные документы на достаточно короткое время, копировал их в автомобиле, соблюдая требования конспирации и после завершения работы обратно возвращал их агенту заранее оговоренным путем. «Корица» также активно использовалась на конспиративных квартирах и в номерах гостиниц, куда доставлялись полученные на время документы и после фотокопирования возвращались в места официального хранения. Габариты и вес «Корицы» вместе с блоком электропитания и заранее снаряженными фотопленкой кассетами позволяли переносить весь комплект в обычном портфеле или в атташе-кейсе, что обеспечивало конспиративность всего мероприятия работы с аппаратом как в автомобиле на стоянке или в движении, так и для съемки документов в помещении.
Оперативные подразделения КГБ активно использовали «Корицу», отмечая простую настройку и удобное управление аппаратом, в связи с чем было организовано серийное производство «Корицы» на красногорском заводе, где аппарату был присвоен заводской индекс С-125.
Позднее в оперативные подразделения КГБ поступил прототип «Корицы», разработанный для использования 16 мм фотопленки с электродвигателем для привода зеркально-призменной системы и механизма транспортировки пленки. Новый аппарат «Зима» был меньше по размерам и обеспечивал копирование документа А4 за два раза с перекрытием каждой половины листа. Кассета «Зимы» была рассчитана на 400 кадров, вмещала 6 метров 16 мм фотопленки с двойной перфорацией и чувствительностью от 45 до 700 ед. ГОСТ. Фотографирование одного кадра начиналось после смещения вправо рычага-включателя большим пальцем правой руки и производилось в течение 2,5 сек. Входящие в комплект «Зимы» блоки электропитания обеспечивали работу аппарата от автомобильной сети 12 вольт и от стандартной электросети 110 / 220 вольт.
