Экипаж: 25 человек

Лодки типа Е (первая группа)

Подводные лодки Его Величества

Е-1, Е-2, Е-3, Е-4, Е-5, Е-6, Е-7, Е-8, АЕ-1, АЕ-2

Водоизмещение: 6551, 796 t

Размеры: 54,2 х 6,9 х 3,8 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора; 1600 bhp/840 shp = 15/9 узл

3000 миль @ 10 узл.

Вооружение: 4 ТА 457 мм (1 нос, 2 траверзных, 1 корма, 8 торпед), 1–76 мм

Экипаж: 30 человек

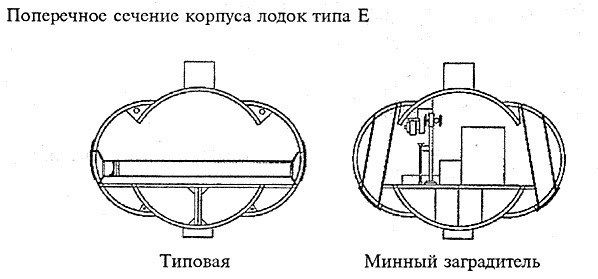

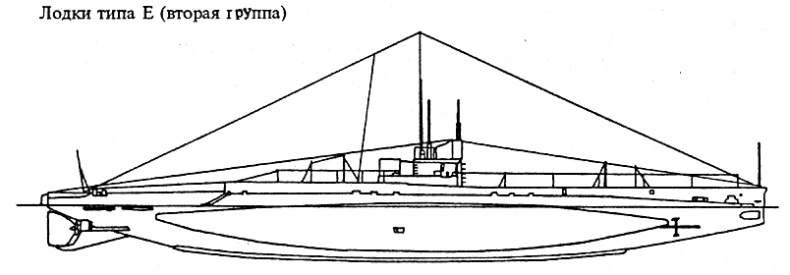

Лодки типа Е (вторая группа)

Подводные лодки Его Величества
Подводные лодки Его Величества
Подводные лодки Его Величества
Подводные лодки Его Величества

Е-9, Е-10, Е-11, Е-12, Е-13, Е-14, Е-15, Е-16, Е-17, Е-18, Е-19, Е-20, Е-21, Е-22, Е-23, Е-24, Е-25, Е-26, Е-27, Е-29, Е-30, Е-31, Е-32, Е-33, Е-34, Е-35, Е-36, Е-37, Е-38, Е-39, Е-40, Е-41, Е-42, Е-43, Е-44, Е-45, Е-46, Е-47, Е-48, Е-49, Е-50, Е-51, Е-52, Е-53, Е-54, Е-55, Е-56

Водоизмещение: 667 t, 807 t

Размеры: 55,6 х 4,6 х 3,8 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора; 1600 bhp/840 shp = 15/9 узл

3000 миль @ 10 узл.

Вооружение: 5 ТА 457 мм (2 нос, 2 траверзных, 1 корма, 10 торпед), 1–76 мм

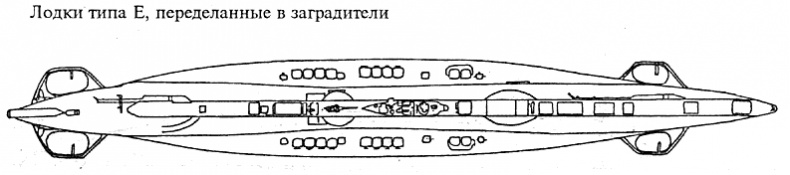

В варианте заградителя: 3 ТА 457 мм (2 нос, 1 корма), 20 мин

Экипаж: 30 человек

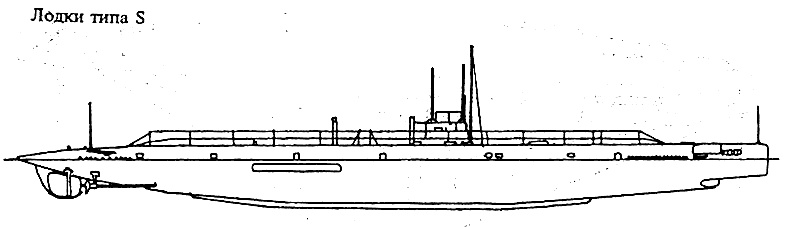

Лодки типа S

Подводные лодки Его Величества

S-l, S-2, S-3

Водоизмещение: 265t, 3241

Размеры: 45,1 х 4,4 х 3,2 м

Машины: 2 вала, 2 дизеля ФИАТ, 2 электромотора; 650 bhp/400 shp = 13/8,5 узл. 1600 миль @ 8,5 узл.

Вооружение: 2 ТА 457 мм (нос, 4 торпеды), 1–76 мм

Экипаж: 18 человек

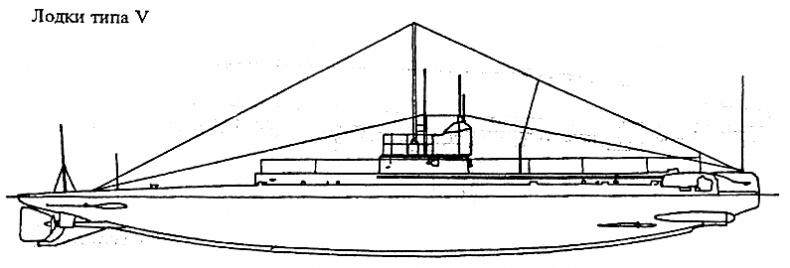

Лодки типа V

Подводные лодки Его Величества

V-l, V-2, V-3, V-4

Водоизмещение: 3911, 457 t

Размеры: 45,0 х 5,0 х 3,5 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора; 900 bhp/450 shp = 14/8,5 узл. 3000 миль @ 9 узл.

Вооружение: 2 ТА 457 мм (нос, 4 торпеды), 1–76 мм

Экипаж: 20 человек

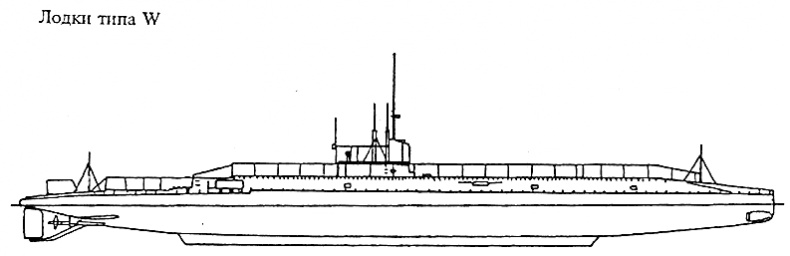

Лодки типа W

Подводные лодки Его Величества

W-l, W-2, W-3, W-4

Водоизмещение: t, t

Размеры: х х м

Машины: 2 вала, 2 дизеля, 2 электромотора; 710 bhp/ 480 shp = 13/8,5 узл.

2500 миль 9 узл.

Вооружение: 2 ТА 457 мм (нос, 2 торпеды), 4 ТА 457 мм (внешние Джевецкого), 1–76 мм

Экипаж: 18 человек

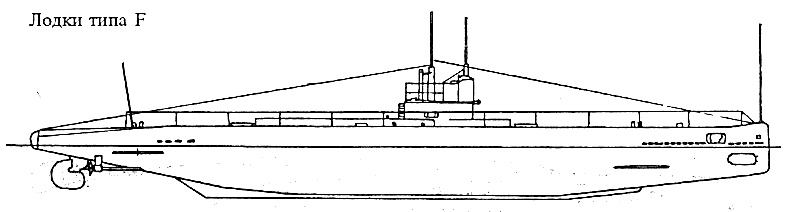

Лодки типа F

Подводные лодки Его Величества

F-l, F-2, F-3

Водоизмещение: 363 t, 525 t

Размеры: 46,0 х 4,9 х 3,2 м

Машины: 2 вала, 2 дизеля, 2 электромотора 900 bhp/400 shp = 14/8,75 узл.

3000 миль @ 9,5 узл.

Вооружение: 3 ТА 457 мм (2 нос, 1 корма, 6 торпед), 1–2-фн

Экипаж: 19 человек

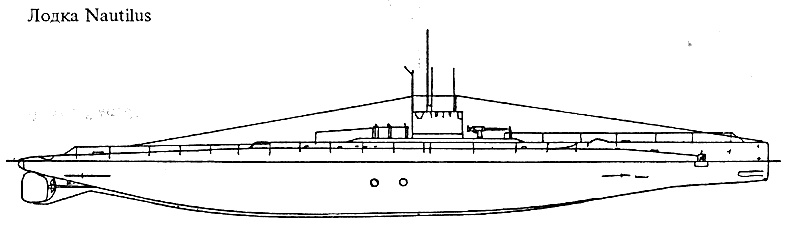

Лодка типа Nautilus

Подводные лодки Его Величества

Nautilus

Водоизмещение: 1441 t, 2026 t

Размеры: 78,8 х 7,9 х 5,4 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора; 3700 bhp/1000 shp = 17/10 узл.

5300 миль @ 11 узл.

Вооружение: 8 ТА 457 мм (2 нос, 4 траверзных, 2 корма, 16 торпед), 1–76 мм

Экипаж: 42 человека

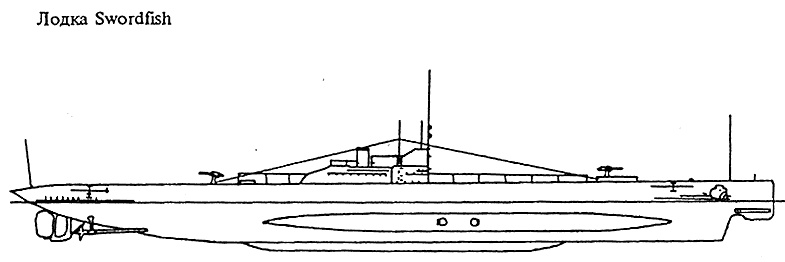

Лодка типа Swordfish

Подводные лодки Его Величества

Swordfish

Водоизмещение: 932 t, 1105 t

Размеры: 70,5 х 7,0 х 4,5 м

Машины: 2 вала, 2 ТЗА «Парсонс», 1 котел «Ярроу», 2 электромотора; 4000 hp/1400 hp = 18/10 узл.

3000 миль @ 8,5 узл.

Вооружение: 2 ТА 533 мм (нос, 4 торпеды), 4 ТА 457 мм (траверзных, 8 торпед), 2–76 мм

Экипаж:

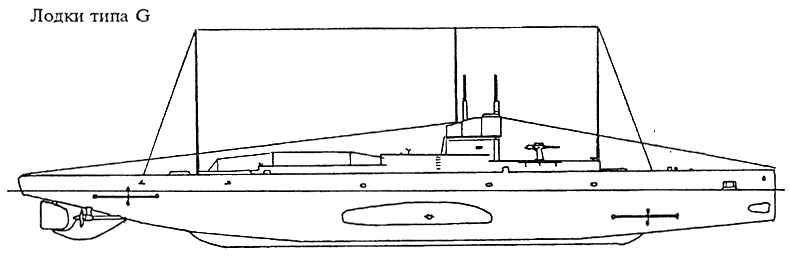

Лодки типа G

Подводные лодки Его Величества

G-l, G-2, G-3, G-4, G-5, G-6, G-7, G-8, G-9, G-10, G-11, G-12, G-13, G-14

Водоизмещение: 703 t, 837 t

Размеры: 57,0 х 6,9 х 4,1 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора; 1600 bhp/840 shp = 14,25/9 узл.

2400 миль @ 12,5 узл.

Вооружение: 1 ТА 533 мм (корма, 2 торпеды), 4 ТА 457 мм (2 нос, 2 траверзных, 8 торпед), 1–76 мм

Экипаж: 30 человек

Лодки типа J

Подводные лодки Его Величества

J-l, J-2, J-3, J-4, J-5, J-6, J-7

Водоизмещение: 1204 t, 1820 t

Размеры: 84,0 х 7,0 х 4,3 м

Машины: 3 вала, 3 дизеля «Виккерс», 3 электромотора; 3600 blip/1350 shp = 19,5/9,5 узл.
