Зенитная стрельба из пулемета ПК на станке Саможенкова с использованием зенитной стойки
Ствольная коробка — основная несущая деталь пулемета — штампованная с вклепанным вкладышем, с приваркой и клепкой арматуры. Вкладыш находится в передней части ствольной коробки и имеет цилиндрический канал для размещения казенной части ствола и прямоугольный канал внизу для прохода трубки газового поршня. Гильзоотводное окно в левой стенке ствольной коробки закрыто подпружиненной крышкой, которая открывается только в момент отражения гильзы специальным толкателем, приводимым выступом затворной рамы. К ствольной коробке присоединены пистолетная рукоятка и рамочный приклад со сквозным вырезом для удержания левой рукой, а также для удобства переноски пулемета в бою. На отделяемой трубке газового поршня крепится складная штампованная самоориентирующаяся сошка, в правой ноге сошки укладываются звенья разборного шомпола, остальная принадлежность и масленка — в гнездах приклада.
Автоматика пулемета имеет газовый двигатель, работает за счет отвода пороховых газов через боковое отверстие в стенке канала ствола. Газовая камера расположена снизу ствола и снабжена регулятором с тремя фиксированными положениями. Регулятор открытием соответствующих отверстий изменяет количество пороховых газов, сбрасываемых из камеры в атмосферу и тем самым изменяет величину импульса, передаваемого поршню. Перестановка регулятора из одного положения в другое производится с помощью закраины гильзы патрона. Сменный ствол и ленточное питание позволяют вести интенсивную стрельбу в напряженные периоды боя.

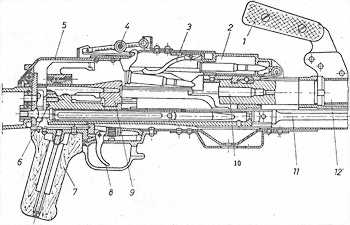

Разрез ствольной коробки пулемета ПК: 1 — ручка ствола, 2 — приемник, 3 — рычаг подачи, 4 — прицел, 5 — крышка ствольной коробки, 6 — затворная рама, 7 — пистолетная рукоятка, 8 — спусковой крючок, 9 — затвор, 10 — патронник, 11 — шток газового поршня, 12 — ствол
Запирание канала ствола осуществляется поворотом затвора, при котором два боевых выступа заходят за боевые упоры ствольной коробки. По своей схеме узел запирания ПК схож с узлом запирания автомата АКМ и ручного пулемета РПК. Ведущим звеном автоматики является затворная рама, с которой шарнирно соединен шток газового поршня. Возможность качки штока поршня относительно затворной рамы в вертикальной плоскости облегчает разбора и сборку пулемета. Задняя выступающая часть затворной рамы имеет спираль, обеспечивающую поворот затвора при запирании и отпирании. По бокам затворной рамы проходят кулачковые выступы, обеспечивающие поворот рычага подачи ленты при движении рамы вперед, с левой стороны — скос для захода ролика рычага подачи. Возвратно-боевая пружина размещена в канале затворной рамы. В задней части затворной рамы на стойке закреплен извлекатель с защелкой. Рукоятка перезаряжания, расположенная справа, не связана жестко с затворной рамой и при стрельбе остается неподвижной.

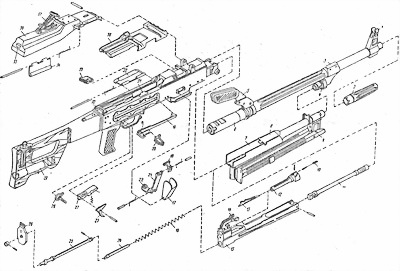

Детали и сборки пулемета ПК: 1 — основание мушки, 2 — пламегаситель, 3 и 4 — газовые камера и регулятор, 5 и 33 — ручка и замыкатель ствола, 6 — ствол, 7 — трубка поршня, 8 — защелка трубки, 9 — сошка, 10 — выбрасыватель, 11 — шток с поршнем, 12 — затвор, 13 — ударник, 14 — извлекатель патрона, 15 — затворная рама, 16 — возвратно-боевая пружина, 17 и 22 — крышка и ролик подачи, 18 — подающий палец, 19 — тяга, 20 — рукоятка перезаряжания, 21 — рычаг подачи, 23 — спусковой крючок, 24 и 25 — направляющие стержни пружины, 26 — буфер, 27 — шептало, 28 — предохранитель, 29 — приклад, 30 — ствольная коробка, 31 — отражатель, 32 — крышка гильзоотводного окна, 34 — крышка приемного окна, 35 — защелка, 36 — крышка ствольной коробки с приемником, 37 — прицел, 38 — основание приемника
Выстрел производится с заднего шептала. Спусковой механизм собран в спусковой коробке и достаточно прост по устройству, напоминая механизмы пулеметов ДПМ и РП-46. Он допускает ведение только автоматического огня, включает спусковой крючок с осью, спусковой рычаг с шепталом и пружиной, флажковый неавтоматический предохранитель с фиксатором. Предохранитель блокирует спусковой рычаг, удерживающий затворную раму за боевой взвод, при этом отросток спускового крючка не позволяет отвести назад затворную раму полностью. Ударный механизм действует от возвратно-боевой пружины.
ПК имеет ленточное питание с подачей ленты справа. Лента — металлическая, звеньевая, нерассыпная, с закрытым звеном. Из-за конфигурации отечественного винтовочного патрона с выступающей закраиной гильзы прямой подаче патрона из ленты в патронник предпочли двухтактную (хотя испытывался и опытный образец, в котором, как и в пулемете Никитина-Соколова, использовалась прямая подача патрона в патронник из незамкнутого звена нерассыпной металлической ленты), которая позволяла использовать уже имеющиеся металлические ленты к пулеметам СГ-43 и СГМ. Механизм подачи патронов рычажной схемы смонтирован на откидном основании приемника и включает крышку приемника, рычаг подачи, подающий палец, предохранительные крышки, закрывающие входное и выходное окна приемника при отсутствии в нем ленты. Механизм приводится в действие рычагом подачи (подавателем), смонтированным на правой стенке ствольной коробки и охватывавшим затворную раму своим выступом (справа) и роликом (слева).
Поперечный разрез приемника пулемета ПК: 1 — ось подавателя, 2 — подаватель, 3 — щиток подавателя, 4 и 9 — щитки, 5 — палец подачи, 6 — патрон в звене патронной ленты, 7 — крышка ствольной коробки, 8 — верхние пальцы, 10 — наконечник патронной ленты, 11 — основание приемника, 12 — ствол, 13 — затворная рама, 14 — ролик подавателя, 15 — ствольная коробка
Для заряжания пулемета необходимо повернуть рукоятку ствола влево, поднять крышку ствольной коробки вверх, установить ленту с патронами в приемник так, чтобы первый патрон закраиной вошел в зацепы извлекателя, закрыть крышку ствольной коробки, отвести за рукоятку перезаряжания затворную раму назад до постановки на боевой взвод и подать рукоятку вперед до отказа.
При нажатии на спусковой крючок шептало поворачивается и выходит из зацепления с боевым взводом затворной рамы. Затворная рама под действием возвратно-боевой пружины идет вперед, своей площадкой в начале запирающей спирали воздействует на выступ затвора и перемещает его. Досылающий выступ затвора захватывает патрон из продольного фигурного окна в основании приемника и досылает его в патронник ствола. Правый наклонный выступ рамы, взаимодействуя с верхним выступом рычага подачи, отводит его вправо, при этом палец подачи проходит под звеном ленты. Под действием своей пружины подаватель поднимается и заходит за очередное звено ленты.
