Порядок неполной разборки ДШКМ
Разъединить направляющую трубку со стволом, для чего оттянуть ее к дульной части и повернуть влево до выхода упора трубки из паза на стволе.
Извлечь чеку затыльника и, ударяя молотком, отделить затыльник вниз, придерживая его рукой.
Отделить спусковой механизм, сдвигая его назад.
За рукоятку перезаряжания отвести назад подвижную систему и извлечь их вместе с направляющей трубкой, поддерживая последнюю.
Отделить затвор с ударником от затворной рамы и боевые упоры от затвора.
Выбить ось выбрасывателя, штифты отражателя и бойка, затем отделить названные детали от затвора.
Выбить ось муфты рамы и отделить затворную раму от механизма возврата.
Поставить механизм возврата вертикально и, надавив на направляющую трубку, выбить переднюю ось муфты, затем плавно отпустить трубку и отделить ее и возвратно-боевую пружину от штока.
Расшплинтовать и отвернуть гайку оси приемника, вытолкнуть последнюю из гнезда ствольной короба и снять подающий механизм.
Расшплинтовать и отвернусь гайку клина ствола, вытолкнуть клин влево и отделить ствол от ствольной коробки.
Сборку производить в обратном порядке.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДШК (ОБР. 1938 Г.)
Патрон — 12,7×108 ДШК.
Масса втелай пулемета без ленты — 33,4 кг.
Масса пулемета с лентой на станке (без щита) — 148 кг.
Длина «тела» пулемета — 1626 мм.
Длина ствола — 1070 мм.
Масса ствола — 11,2 кг.
Число нарезов — 8.
Тип нарезов — правосторонние, прямоугольные.
Длина нарезной части ствола — 890 мм.
Масса подвижной системы — 3,9 кг.
Начальная скорость пули — 850–870 м/с.
Дульная энергия пули — 18 785 — 19 679 Дж.
Темп стрельбы — 550–600 выстр./мин.
Боевая скорострельность — 80 — 125 выстр./мин.
Длина прицельной линии — 1110 мм.
Прицельная дальность — 3500 м.
Эффективная дальность стрельбы — 1800–2000 м.
Зона обстрела по высоте — 1800 м.
Толщина пробиваемой брони — 15–16 мм на дальности 500 м.
Система питания — металлическая лента на 50 патронов.
Масса коробки с лентой и патронами — 11,0 кг.
Тип станка — универсальный колесно-треножный.
Высота линии огня — 503/1400
[10] мм.
Углы наведения: по горизонтали — ±60 /360° град.
по вертикали — ±27/+85°, –10° град.
Расчет — 3–4 человека.
Время перехода из походного положения в боевое для зенитной стрельбы — 0,5 мин.
Крупнокалиберный пулемет НСВ-12,7
Пулемет НСВ-12,7 (индекс 6П11, шифр разработки «Утес»), разработанный Г.И. Никитиным (1905–1986), Ю.М. Соколовым (1929–1987) и В.И. Волковым (1921–2003), предназначен для борьбы с групповыми живыми целями, транспортными средствами, а также с низколетящими воздушными целями противника на дальностях до 2000 м, огневыми точками противника на дальности до 1500 м.
Пулемет состоит из следующих основных частей и механизмов: ствол с газовой камерой и пламегасителем; затворная рама с поршнем и затвором; возвратный механизм; подающий и спусковой механизмы; лоток; газовая трубка; рукоятка перезаряжания; прицельные приспособления.
Автоматика пулемета имеет газовый двигатель и действует за счет отвода части пороховых газов через поперечное отверстие в стенке ствола, с длинным ходом газового поршня. Газоотводное устройство расположено под стволом. Газовая камера снабжена регулятором, представляющим собой цилиндрический стержень с двумя поперечными отверстиями разного диаметра для прохода пороховых газов в канал патрубка и полость поршня. Регулятор имеет два фиксированных положения. На торце газовой камеры находится широкий прямоугольный вырез с двумя лунками для фиксации газового регулятора. Газовый поршень внутри полый и в переднем положении надевается на цилиндрический выступ (патрубок) газовой камеры, снабженный обтюрирующими выступами. Ствол пулемета — сменный, крепится в ствольной коробке с помощью клина-замыкателя. После 100 выстрелов ствол следует охладить или заменить, причем замена ствола производится без снятия пулемета со станка или установки. Правда, облегчение ствола пулемета, отсутствие радиатора (как ради облегчения, так и ради увеличения его технологичности) при весьма мощном патроне уменьшило его ресурс — заявленная живучесть в 10 000 выстрелов выдерживалась с трудом, в основном называется ресурс до 6000 выстрелов. На стволе впереди газовой камеры расположена рукоятка для переноски и смены ствола. Для поворота рукоятки в положение для переноски или в исходное положение следует нажать кнопку рукоятки. В казенной части ствол имеет поперечный вырез для клина ствола и выступ для исключения поворота ствола. Патронник в казенной части имеет скос для направления патрона при досылании. Ствольная коробка представляет собой сложное соединение (с помощью сварки и клепки) штампованных и механически обработанных деталей. В передней части ствольной коробки расположен вкладыш, имеющий: продольное цилиндрическое гнездо для ствола, гнездо для газового цилиндра с квадратным окном, продольное квадратное окно для прохода рамы, цапфы, ушки с отверстиями под ось крышки приемника, поперечное окно для клина ствола, выступ с отверстием под ось рукоятки клина ствола. Для направления движения затворной рамы и затвора в ствольной коробке имеются отдельные направляющие — соответственно внизу в узкой части коробки и вверху в широкой части. В специальном корпусе в ствольной коробке закреплен подпружиненный отражатель.

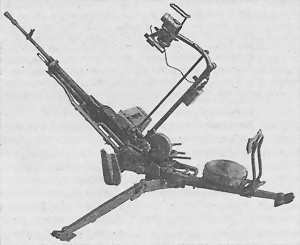

12,7-мм крупнокалиберный пулемет НСВ-С-12,7 на универсальной установке 6У6

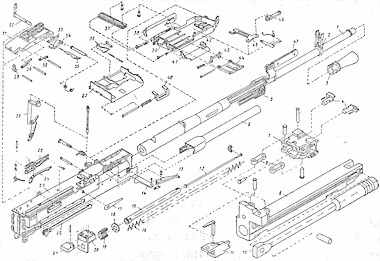

Детали и сборки пулемета НСВ-12,7 («Утес»): 1 — ствол, 2 — мушка с основанием, 3 — пламегаситель, 4 — выбрасыватели с пружинами, 5 — газовая камера, 6 — газовый цилиндр, 7 — затвор, 8 — серьги затвора, 9 — затворная рама, 10 — поршень, 11 — толкатель гильзы, 12 — стержень, 13 — ручка клина, 14 — клин ствола, 15 — направляющая трубка, 16 — возвратно-боевая пружина, 17 — фиксатор гильзы, 18 — шайба, 19 — буферная пружина, 20 — корпус буфера, 21 — буфер, 22 — рукоятка перезаряжания, 23 — ствольная коробка, 24 — отражатель, 25 — корпус отражателя, 26 — качалка, 27 — основание приемника, 28, 29 и 30 — рычаги спускового механизма, 31 — корпус спускового механизма, 32 — чека, 33 — задержка рамы, 34 — шептало, 35 — предохранитель, 36 — фиксатор патрона, 37 — передний прижим звена ленты, 38 — крышка приемного окна, 39 — защелка, 40 — фиксирующие пальцы, 41 — крышка, 42 — крышка приемника, 43 — подающие пальцы, 44 — ползун подачи, 45 — рычаг привода подачи, 46 — рычаг механизма подачи, 47 — ручка ствола
