| Нормативы | 7,62-мм РПК | 5,45-мм РПК-74 | 7,62-мм ПКМ | 12,7-мм НСВ-12,7 |
|---|---|---|---|---|
| Положение для стрельбы | лежа с сошки | лежа с сошки | лежа с сошки | Лежа со станка |
| Установка прицела/целика | 100 | 100 | 100 | 100 |
| Превышение контрольной точки над точкой прицеливания, см | 25 | 11 | 15 | 21/18¹ |
| Количество выстрелов | 4 | 4 | 4 | 4 |
| Отклонение средней точки попаданий от контрольной точки, см | 5 | 5 | 5 | 10 |
| Габарит кучности — круг радиусом, см | 15 | 15 | 15 | 20 |
| Количество выстрелов/очередей | 8/2-3 | 8/2-3 | 10/3-4 | 10/2 |
| Отклонение средней точки попаданий от контрольной точки, см | 5 | 5 | 5 | 8 |
| Габарит кучности — круг радиусом, см | 20² | 20² | 20³ | 60 |
Примечания:
¹ В числителе — для открытого механического прицела, в знаменателе — для оптического прицела.
² Должно вмещаться не менее 6 пробоин.
³ Должно вмещаться для ПКМ — не менее 7 пробоин.
Крупнокалиберный пулемет КПВ, его модификации и установки
14,5-мм пулемет конструкции Семена Владимировича Владимирова (1895–1956) был принят на вооружение в 1949 г. в «пехотном» (наземном) и зенитном вариантах.
Сам пулемет состоит из следующих основных частей и механизмов: ствол с кожухом и рукояткой (после 1956 г. все пулеметы КПВ и КПВТ имеют длинный кожух ствола, ниже описан такой вариант); дульное устройство (усилитель отдачи с пламегасителем); короб (ствольная коробка) с прицельным устройством; затвор; затворная рама; спусковой и ударный механизмы; возвратные пружины ствола и затвора; затыльник коробки с буфером; крышка коробки с ползунковым механизмом подачи ленты (приемником); основание приемника.
Автоматика пулемета Владимирова с «откатным двигателем» работает по схеме отдачи ствола с коротким его ходом при использовании дополнительной энергии пороховых газов, отводимых через дульное устройство (усилитель отдачи). Затвор и ствол имеют собственные возвратные пружины. Ведущим звеном автоматики служит затвор с затворной рамой. Затвор имеет форму ступенчатого цилиндра, в передней своей полости большого диаметра имеет сухарные боевые выступы и перемычку, которая выполняет роль зеркала затвора с отверстием под боек и вертикальным (центральным) пазом для движения фланца гильзы. В затворе помещается ударник с бойком. Затворная рама — пустотелый цилиндр с гребнем. В передней части рамы имеются наклонные пазы, в задней части — пазы для четырех направляющих роликов, облегчающих движение узла запирания в коробе. Ствол, затвор и затворная рама составляют подвижную систему автоматики. Запирание канала ствола осуществляется поворотом затвора (боевой личинки затвора), которая сцепляется с насадной муфтой ствола. Через наклонные пазы затворной рамы проходит ускоритель копирного типа в виде поперечной оси со свободно посаженными на нее пятью роликами — для уменьшения трения при работе. Поворот затвора производится ускорителем за счет взаимодействия роликов ускорителя с наклонным пазом короба. На гребне затворной рамы смонтированы извлекатели патронов из ленты, с левой стороны гребня выполнено гнездо для качающегося разобщителя.
14,5-мм пулемет Владимирова (выпуска после 1956 г.), установленный на колесный станок Харыкина. Оптический прицел установлен для полигонных стрельб

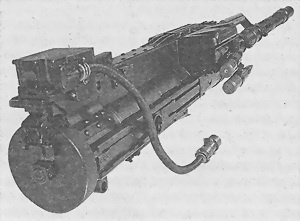

14,5-мм пулемет КПВТ

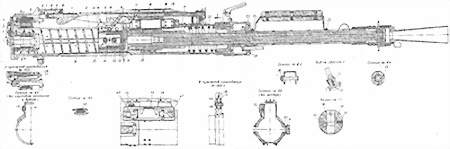

Разрез пулемета КПВ (изготовления после 1956 г.), отдельно показаны отличия узлов пулеметов изготовления до 1956 г.
Ствол укрыт кожухом, представляющим собой штампосварную цилиндрическую деталь со множеством окон для облегчения и для улучшения охлаждения ствола. К кожуху прикреплены рукоятка для переноски и удобства смены ствола и соединительная шайба для соединения с коробом (ствольной коробкой). К кожуху ствола также крепится дульное устройство с коническим пламегасителем и усилителем отдачи. В дульной части ствола имеется резьба под поршень, который дополнительно фиксируется штифтом. Поршень воспринимает давление пороховых газов, расширяющихся в полости усилителя отдачи. В казенной части на ствол напрессована муфта с сухарными — боевыми упорами, взаимодействующими при запирании с сухарными выступами затвора. Муфта служит также для повышения прочности ствола, то есть ствол казенной части скрепленный. Продольные пазы муфты служат для направления его движения в коробе и для исключения поворота ствола при его движении.
Короб (ствольная коробка) пулемета — штампованная и клепаная деталь сложной конструкции — основа для сборки всех механизмов пулемета. Сзади короб закрывается затыльником, служащим упором для винтовой цилиндрической трехжильной возвратно-боевой пружины. В затыльнике короба смонтирован буфер затвора. Спусковой механизм, состоящий из корпуса, шептала, стакана, пружины и рычага шептала, обеспечивает ведение только автоматического огня. Пулемет имеет автоматические предохранители, исключающие запирание затвора и выстрел при неправильно присоединенном стволе, подачу ленты при неизвлечении патрона из звена.
Питание пулемета — из нерассыпной металлической звеньевой ленты с открытым звеном. Лента на 40 патронов укладывается в патронную коробку. Механизм подачи собирается в крышке ствольной коробки и состоит из ползуна подачи с пальцами подачи, движка подачи, перемещающегося ползуна и взаимодействующего с передними выступами гребня затворной рамы, штампованного основания приемника с неподвижными пальцами, удерживающими ленту с патронами при холостом ходе ползуна. В крышке ствольной коробки смонтирован копир, взаимодействующий с подавателем патронов. В задней части движка подачи имелись наклонные пазы, взаимодействующие с соответствующими выступами ползуна подачи — последние же соответствуют правой или левой подаче ленты. Перемена направления подачи ленты с правого на левое производилась перестановкой деталей подающего механизма. Возможность переключаться с правой подачи на левую облегчала монтаж пулемета на комплексированных установках. Для того же рукоятка перезаряжания может устанавливаться в пазу коробка с левой или с правой стороны.
