Пулеметы России. Шквальный огонь

Образцы современных 14,5-мм патронов (14,5×114)

Для стрельбы из пулемета Владимирова поначалу использовались уже выпускавшиеся патроны 14,5×114 с бронебойной пулей Б-32 и бронебойно-зажигательной БС-41, а также принятый вместе с пулеметом вариант с бронебойно-зажигательно-трассирующей пулей БЗТ-44 (со стальной оболочкой, стальным сердечником, свинцовой рубашкой, зажигательным составом и стаканчиком с воспламенительным переходным и трассирующим составом). Пуля Б-32 на дальности 300 м пробивала 21-мм броню, БС-41 — 35-мм. В 1950 — 1960-е годы в связи с распространением пулеметов были приняты патроны с пристрелочно-зажигательной пулей ПЗ, зажигательной мгновенного действия МДЗ (для стрельбы по воздушным целям на дальности до 2000 м), конструкция которых — как и Б-32 и БС-41 — повторяла конструкцию пуль 12,7-мм патрона. Тогда же латунированная гильза была заменена на более дешевую стальную латунированную — как-никак, а расход патронов резко возрос, и требовалось удешевить их производство. Уже в 1989 г. был отработан 14,5-мм патрон с бронебойно-зажигательной пулей БС с алюминиевой рубашкой, твердосплавным (карбид-вольфрамовым) сердечником, превосходящей по бронепробиваемости пулю Б-32 в 1,5 раза. Масса пуль составляет от 60 до 63,6 г.


Пулеметы России. Шквальный огонь

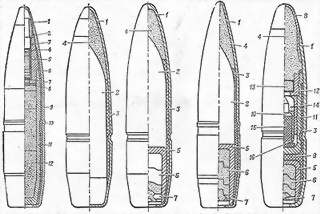

Пули патрона 14,5×114, слева направо: зажигательная мгновенного действия МЗД, бронебойная Б-32, бронебойно-зажигательная трассирующая БЗТ, бронебойная трассирующая БСТ, зажигательно-пристрелочная ЗП

В 1949 г. вместе с «пехотным» вариантом (ПКП) на вооружение Советской Армии поступили зенитные 14,5-мм установки ЗПУ-1, ЗПУ-2 и ЗПУ-4. Все эти установки были буксируемыми, обеспечивали круговой обстрел, имели ручные механизмы наведения по горизонтали и вертикали, сиденье наводчика (и его помощника), крепления для патронных коробок, могли использоваться и для стрельбы по наземным целям.

ЗПУ-2 для стрельбы по воздушным целям снабжалась ракурсным коллиматорным прицелом ВК-4, разработанным самими конструкторами установки. По наземным целям можно было вести огонь на дальности до 1000 м с использованием телескопического оптического прицела ОП-1-14. Для буксировки за тягачом установка имела отделяемый колесный ход — для стрельбы она снималась с хода и ставилась на три домкрата на грунт.


Пулеметы России. Шквальный огонь

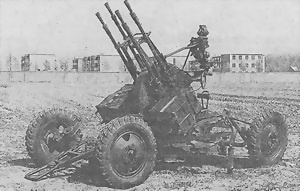

14,5-мм зенитная пулеметная установка ЗПУ-4

На ЗПУ-4 конструкции И.С. Лещинского пулеметы крепились по два в два яруса. Для стрельбы по воздушным целям использовался автоматический коллиматорный зенитный прицел АПО-3-С. Прицел включал счетно-решающий механизм, позволявший решать задачу встречи пули с целью с учетом скорости, курса и углов пикирования последней. Эти параметры расчет вводил в прибор вручную, что снижало возможности установки в условиях стремительно растущих летных характеристик самолетов (это был период перехода к реактивной авиации), но это уже был шаг вперед по сравнению с ранее применявшимися зенитными прицелами. Установка имела ручные механизмы горизонтального и вертикального наведения, монтировалась на колесный ход (четырехколесную повозку) от 25-мм автоматической зенитной пушки 72-К. При стрельбе колесный ход не отделялся, но установка обычно вывешивалась на домкратах, при необходимости могла вести огонь и прямо с колес. ЗПУ-4 была дивизионным средством ближней ПВО, предназначалась также для защиты объектов войскового и фронтового тыла. 14,5-мм ЗПУ-4 «сыграли» в замечательном кинофильме «А зори здесь тихие» вместо 7,62-мм счетверенных установок «Максим».


Пулеметы России. Шквальный огонь

Китайская 14,5-мм зенитная установка Тип 75-1 — аналог советской ЗПУ-1


Пулеметы России. Шквальный огонь

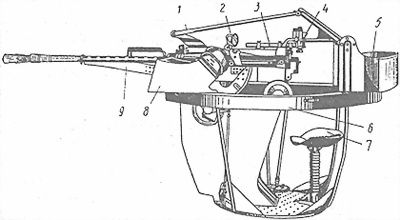

Схема установки ЗТПУ-2 (на БТР-40А): 1 — тяга параллелограмма, 2 — рукоятка перезаряжания, 3 — прицел ОП-1-14, 4 — прицел ВК-4, 5 — задний ящик, 6 — погон, 7 — сиденье наводчика, 8 — кассета, 9 — стрела люльки

ЗПУ-2 и ЗПУ-4 устанавливались также на бронетранспортеры — БТР-40, БТР-152 и БТР-50. Так, ЗПУ-2 стала основой установки ЗТПУ-2 на шасси БТР-152 — на этом шасси в 1952–1955 гг. изготовили 719 самоходных установок (БТР-152А), а в 1955–1957 гг. — еще 160 машин БТР-152Е (шасси БТР-152 с системой регулирования давления воздуха в шинах). Опытная ЗТПУ-4 с использованием ЗПУ-4 и БТР-152 была изготовлена в 1952 г. — машина получила обозначение БТР-152Д. Кроме крепления на опоре изменились и механизмы наведения — в установку ввели электромеханический привод. Однако сравнительно малогабаритное десантное отделение БТР-152 затрудняло размещение расчета четырехствольной установки (5 человек) и дополнительных патронных коробок при круговом обстреле, поэтому эта самоходная установка осталась опытной.

В конкурсе на одноствольную зенитную пулеметную установку победила установка Е.К. Рачинского и Е.Д. Водопьянова, принятая на вооружение под обозначением ЗПУ-1. Из трех установок она отличалась не только наибольшей простотой, но и технологичностью (в ней, в частности, использовались корпуса станин штампосварной конструкции, проволочный погон). Она оснащалась ракурсным коллиматорным зенитным прицелом. На двухколесном ходу она могла буксироваться за автомобилем или в его кузове, по полю боя перекатываться силами расчета. Для стрельбы установка снималась с колесного хода. Одиночная установи ЗПУ-1 была приспособлена для использования в горных условиях (в которых крупнокалиберный пулемет играет особенно важную роль) — для переноски она могла разбираться на вьюки массой до 80 кг. Общей чертой ЗПУ-1, ЗПУ-2 был способ крепления патронных коробок и подачи патронной ленты. Ось вращения качающейся части установки проходила через центр приемного окна пулемета, а подача лент из коробок производилась через цапфы станин, имевшие диаметр 300 мм. Это способствовало уравновешиванию установки.

В 1950 г. Научно-технический комитет ГАУ выдал задание на облегченную спаренную установку для воздушно-десантных войск. Ее создали в том же НИТИ-40 (институт № 40) Е.Д. Водопьянов, Е.К. Рачинский и В.И. Гремиславский, унифицировав ряд элементов с ЗПУ-1, что позволило уложить спаренную установку в небольшую массу. Установка получила автоматический зенитный прицел, второе (правое) сиденье наводчика, дополнительный каркас для второй патронной коробки. В 1955 г. установка поступила на вооружение под обозначением ЗУ-2. При стрельбе установка была устойчивее, чем ЗПУ-2, поскольку колесный ход не отделялся и масса стреляющей установки оказалась больше. Неотделяемый ход позволил переводить установку из походного положения в боевое силами одного человека. Уменьшение общей массы установки и возможность перекатывания ее по полю силами расчета позволили сделать ЗУ-2 уже не полковым, а батальонным средством ПВО. Впоследствии ЗУ-2 была заменена пушечной 23-мм установкой ЗУ-23 (ЗУ-23-2). ЗУ-2 также могла разбираться на части массой до 80 кг, поэтому кроме воздушно-десантных войск применялась горно-стрелковыми частями. Однако, как и в случае с ЗПУ-1, эта установка оказалась тяжеловатой и недостаточно маневренной для горных условий.
