Ручной пулемет (ружье-пулемет) «Мадсен»
Автоматика ружья-пулемета «Мадсен» имела откатный двигатель и работала по схеме отдачи ствола с коротким ходом. Подвижная система монтировалась внутри короба с кожухом ствола, сзади и снизу короб закрывался затыльником с прикладом. Охлаждение ствола — воздушное. Ствол, снабженный поперечным оребрением по всей длине, крепился в ствольной коробке винтовым соединением, был заключен в перфорированный кожух с рядами овальных отверстий. Наиболее оригинальной чертой конструкции был узел запирания. Запирание канала ствола осуществлялось качающимся в вертикальной плоскости затвором сложной формы, ось которого крепилась в ствольной коробке — в определенном смысле была автоматизирована система качающегося затвора Мартини. При ходе подвижной системы внутри неподвижного короба выступ затвора скользил по фигурному пазу неподвижной направляющей планки короба. При откате под действием отдачи выступ, попадая в наклонный участок паза, поднимал затвор, отпирая ствол. При этом выбрасыватель, смонтированный в нижнем приливе ствола, наталкивался на вкладыш затыльника, поворачивался, извлекал стреляную гильзу из патронника и удалял ее из короба вниз. Затем затвор, дойдя до наклонной ветви паза, усилием пластинчатой пружины на внутренней стороне крышки короба опускался в нижнее положение, при этом открывал приемник, куда опускался следующий патрон из магазина. В переднее положение подвижная система возвращалась возвратной пружиной, воздействующей на нее через особый рычаг. При обратном движении подвижной системы патрон досылался в патронник специальным досылателем, затем затвор приподнимался и запирал канал ствола. Узел запирания с качающимся затвором обеспечивал надежное запирание и позволял укоротить короб (затвор не отходит от ствола в горизонтальном направлении, длина отката подвижной системы всего около 50 мм, т. е. меньше длины патрона), однако это потребовало введения специального выбрасывателя и досылателя и в целом привело к усложнению оружия.

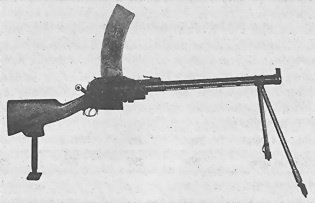

Ручной пулемет (ружье-пулемет) «Мадсен», модификация с измененным кожухом ствола и задней опорой в прикладе
Отъемный коробчатый магазин секторной формы емкостью 25 патронов устанавливался сверху со смещением влево и фиксировался защелкой и пластинчатой пружиной (верхнее положение магазина, удобное для его быстрой смены на позиции и предотвращавшее цепляние за грунт, будет и позже использоваться в ручных пулеметах). Патрон подавался из магазина через поворотный отсекатель — при откате подвижной системы отсекатель поворачивался влево и пропускал очередной патрон в приемник. Досылатель представлял собой качающийся в вертикальной плоскости фигурный рычаг, укрепленный на оси в ствольной коробке. При возврате подвижной системы вперед досылатель набегал вилкой своего нижнего плеча на овальный выступ затыльника и поворачивался, при этом длинное верхнее плечо досылало следующий патрон в патронник ствола по пазу в верхней части затвора до того, как затвор поднимался и запирал канал ствола. Патрон при подаче двигался по столь сложной траектории, а цикл автоматики требовал синхронизации движения такого количества деталей, что о пулемете бытует шутка, — дескать, самым примечательным в системе «Мадсен» было не то, что она работала хорошо, а то, что она вообще работала. Тем не менее пулемет действовал вполне надежно, что можно отнести на счет качественного, хотя и сравнительно дорогого, исполнения. Сравнительно низкий темп стрельбы не слишком отвечал задачам пулемета — по крайней мере, с позиций того времени, — зато делал пулемет легче управляемым при стрельбе очередями, а в сочетании с массивностью системы еще и способствовал меткости стрельбы, что, видимо, сказалось в последующей популярности «Мадсенов».
Ударно-спусковой механизм — куркового типа, с винтовой боевой пружиной. Ударник с пружиной монтировался в сквозном канале затвора, курок с боевой пружиной и ее направляющим стержнем — в затыльнике, спусковой механизм — на предохранительной скобе. УСМ позволял вести одиночный и автоматический огонь; переводчик находился в задней части спусковой скобы и при повороте вперед («одиночный огонь») ограничивал поворот спускового крючка. При нажатии на спусковой крючок опускался разобщитель, который опускал за собой спусковой рычаг с шепталом, последний освобождал курок с боевого взвода. При откате подвижной системы рычаг возвратного механизма, поворачиваясь, своим кулачком отводил вперед разобщитель, который освобождал спусковой рычаг, тот поднимался и перехватывал своим шепталом курок. При повороте переводчика назад (вдоль спусковой скобы) спусковой крючок поворачивался назад до отказа, при этом вперед выдвигался ползун — он воспринимал давление кулачка рычага возвратного механизма, спусковой рычаг опускался, освобождая курок с боевого взвода. Так велся автоматический огонь. Смонтированный в затыльнике флажковый предохранитель блокировал спусковой рычаг. С правой стороны затыльника находилась качающаяся рукоятка задания, при стрельбе она оставалась неподвижной, фиксируясь в переднем положении на особой стоечке короба.
На кожухе со смещением вправо крепились мушка и секторный прицел. Имелась выточка под обойму сошки. Ноги сошки — прямые, с плоскими остриями и откидными опорами, к кожуху крепились по отдельности. Приклад — деревянный, с пистолетным выступом шейки и откидным металлическим наплечником. Всего конструкция включала 98 частей.
Порядок разряжания «Мадсена»
Включить предохранитель, повернув его флажок (слева над спусковой скобой) вверх. Отделить магазин, нажав на защелку позади него. Повернуть рукоятку заряжания до отказа назад. Выключить предохранитель, нажать спусковой крючок.
Порядок неполной разборки «Мадсена»
Разрядить пулемет.
Открыть крышку короба, для чего нажать ее защелку вперед.
Отделить затыльник, для чего отвинтить его замыкатель.
Извлечь подвижную систему из короба.
Отделить досылатель, вытолкнув его ось.
Вынуть ось затвора и отделить затвор от ствольной коробки.
Отделить предохранительную скобу, вынув предохранитель.
Сборку производить в обратном порядке.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «МАДСЕНА» («ОБР. 1902 г.»).
Патрон — 7,62×54R (7,62-мм обр. 1891 г.).
Масса пулемета со снаряженным магазином и сошкой 8,92 кг.
Длина пулемета — 1120 мм.
Длина ствола — 590 мм.
Масса ствола — 2,2 кг.
Число нарезов — 4.
Тип нарезов — правосторонние, прямоугольные.
Длина хода нарезов — 240 мм.
Длина прицельной линии — 547 мм.
Прицельная дальность — 1705 м.
Темп стрельбы — 400 выстр./мин.
Боевая скорострельность — 180–200 выстр./мин.
Высота линии огня — 675 мм.
Питание — коробчатый магазин на 25 патронов.
