| Модификация | Mk 1 | Mk 3 |
|---|---|---|
| Патрон | 7,7×56R (.303 «бритиш сервис») | 7,7×56R (.303 «бритиш сервис») |
| Масса оружия без патронов, кг | 10,15 | 8,80 |
| Полная длина оружия, мм | 1150 | 1087 |
| Длина ствола, мм | 635 | 566 |
| Число нарезов | 6 | 6 |
| Масса ствола, кг | 2,9 | 2,3 |
| Начальная скорость пули, м/с | 745 | 730 |
| Прицельная дальность, м | 1829 | 1829 |
| Темп стрельбы, выстр./мин | 660 | 500 |
| Боевая скорострельность, выстр./мин | 60-120 | 60-120 |
| Емкость магазина, патронов | 30 | 30 |
Ручной пулемет M1918 (BAR)
Автоматической винтовкой Джон Мозес Браунинг (1855–1926) занимался с начала ХХ века. Первая мировая война прервала эти работы, а ее опыт заставил пересмотреть подходы к этому типу оружия. В феврале 1917 г. в США прошли испытания новой винтовки Браунинга с газовым двигателем автоматики, отъемным магазином на 20 или 40 патронов и — что не менее важно — переводчиком для ведения одиночного и автоматического огня. В основу была положена система «Виккерс-Бертье» 1908 г., существенно переработанная. Винтовка стала известна как BAR (Browning Automatic Rifle). Права на производство BAR приобрела фирма «Кольт», но при этом сохранялась возможность производства и другими фирмами. Доводка конструкции проводилась на заводе фирмы «Винчестер». Производство началось в феврале 1918 г.

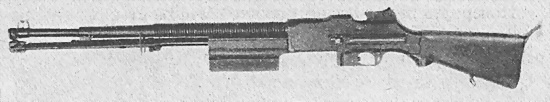

7,62-мм ручной пулемет М1918 А2 BAR, без магазина. США
Конструкция BAR состояла из ствола с газовой камерой, направляющей трубки, ствольной коробки с прикладом и прицелом, запирающего механизма (затвор, запирающий рычаг, серьга, затворная рама), спускового механизма в отдельном корпусе (спусковой коробки), магазина.
Ствол крепился в ствольной коробке на резьбе, что не позволяло заменять его в боевых условиях. В канале ствола выполняли 5 (впоследствии — 4) левосторонних нарезов с длиной хода 254 мм. На дульной части ствола помещалось основание мушки. Поперечное газоотводное отверстие выполнялось в стенке ствола в 150 мм от дульного среза. Газовая камера закрытого типа надевалась на ствол с натягом и фиксировалась шпилькой. Под стволом находилась направляющая трубка, крепившаяся чекой к ствольной коробке. В переднее отверстие трубки ввинчивался газовый регулятор с тремя отверстиями, обозначенными цифрами 1, 2 и 3, регулятор фиксировался стопором с разрезной чекой. На направляющей трубке крепились хомут антабки и деревянное цевье с насечкой.
Фрезерованная стальная ствольная коробка вверху имела выступ для запирания затвора, на левой стенке — паз для рукоятки заряжания, на правой — окно для выброса гильз, внизу — приемное окно, внутри — пазы, направляющие движение затворной рамы и затвора. Рукоятка перезаряжания при стрельбе оставалась неподвижной.
Запирание канала ствола производилось рычагом, вращающимся в вертикальной плоскости. Запирающий, рычаг шарнирно крепился к ушку в средней части затвора, к задней проушине рычага крепилась шарнирная серьга, связывавшая его с затворной рамой. Снизу в затворной раме выполнялся боевой взвод, сзади чекой крепился вкладыш. Возвратно-боевая пружина помещалась в направляющей трубке и воздействовала на шток газового поршня.
При движении подвижной системы вперед затвор, доля до пенька ствола, останавливался, затворная рама продолжала движение, поворачивала серьгу и поднимала заднюю часть запирающего рычага. Опорная поверхность рычага заходила за опорную поверхность выступа ствольной коробки. После выстрела затворная рама под действием штока поршня начинала движение назад, производилось опускание рычага и отпирание канала ствола. Преждевременному отпиранию препятствовал вкладыш, находящийся под осью серьги и не позволяющий серьге и запирающему рычагу опуститься, пока затворная рама не ответ на соответствующее расстояние.

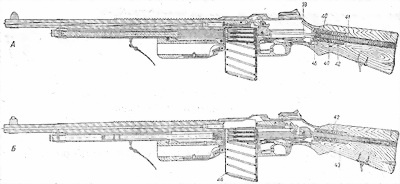

Разрез ручного пулемета BAR: А — подвижная система в переднем положении, Б — подвижная система в заднем положении, хорошо видно взаимное положение затвора и запирающего рычага; 39 — толкатель возвратной пружины, 40 — разрезные кольца, 41 — направляющая трубка возвратной пружины, 42 — трубка буферного приспособления, 43 — приклад, 44 — магазин, 45 — втулка буферных колец
Выбрасывание стреляной гильзы производилось подпружиненным выбрасывателем в затворе и отражателем, жестко укрепленным в спусковой коробке. Затворная рама, дойдя до крайней задней точки, ударялась в буфер.
Ударно-спусковой механизм обеспечивал одиночный и автоматический огонь. После запирания канала ствола вкладыш наносил удар по ударнику, смонтированному в затворе. Верхний выступ ударника взаимодействовал с внутренним пазом запирающего рычага — до полного запирания канала ствола рычаг не позволял ударнику продвинуться вперед, а при отпирании отводил ударник назад. Таким образом, сочетание выступа ударника и запирающего рычага играло роль автоматического предохранителя от преждевременного выстрела. Спусковой механизм оригинального устройства монтировался на рамке, расположенной внутри спусковой коробки, и снабжался буферной пружиной. При нажатии на спусковой крючок соединенный с ним разобщитель поднимал передний конец спускового рычага и освобождал затворную раму с боевого взвода.
