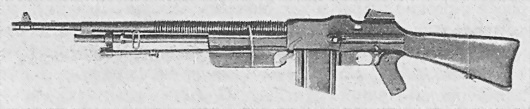

7,92-мм ручной пулемет Wz.28 «Браунинг», с магазином и сошкой. Польша
Флажок переводчика-предохранителя находился слева позади спусковой скобы. При установке флажка в переднее положение («F») разобщитель, поднимаясь, соскакивал со спускового рычага, тот возвращался в исходное положение и перехватывал затворную раму, При вертикальном положении флажка («А») скошенная чека переводчика ограничивала поворот спускового рычага и подъем разобщителя так, что разобщения со спусковым рычагом не происходило, затворная рама проскакивала боевой взвод, и цикл автоматики повторялся. При повороте флажка назад («S») чека запирает спусковой крючок.
Приклад имел полупистолетный выступ шейки, надевался на хвостовую трубку ствольной коробки и крепился винтом, усиливался металлическим затылком, снизу к нему крепилась шурупами антабка ремня.
Питание производилось из металлического коробчатого магазина с шахматным расположением патронов. Защелка магазина управлялась кнопкой, выведенной внутрь спусковой скобы, так что стрелок для ускорения перезаряжания мог отжимать защелку пальцем стреляющей руки. Запасные магазины пулеметчик носил в брезентовых подсумках на поясе. Всего конструкция BAR включала 125 деталей, из них — 11 пружин.
Вибрация оружия и стрельба с заднего шептала одиночными не давала желаемой точности, так что на роль «винтовки» BAR не подошел, став легким ручным пулеметом и получив ряд модификаций как в самих США, так и за рубежом. В частности, вскоре после появления BAR лицензию на производство его модификации M1918 A1 приобрела бельгийская «Фабрик Насьональ» (FN), осуществившая и некоторую модернизацию системы: ствол утяжелен и снабжен кольцевым оребрением до половины длины, увеличена рукоятка газового регулятора, введены крышки гнезда магазина и окна для выброса стреляной гильзы, установлены складные сошки, для которых выполнены пазы в цевье увеличенной высоты. В качестве ручного пулемета такое оружие выпускалось с 1923 г. до 1939 г. под различные патроны и для различных армий, в том числе 7,92-мм пулемет FN 1928 для Польши. Бельгийским конструкторам пришлось по требованию польской стороны внести ряд изменений: удлинить ствол, усовершенствовать затвор и выбрасыватель, спусковой механизм, изменить конструкцию прицела и сошек, форму приклада. В Польше пулемет получил обозначение Wz.28 (модели 1928 г.), «Фабрик Насьональ» получила заказ на 10 000 штук, была куплена и лицензия на его производство, которое началось после окончания бельгийских поставок в 1930 г. на оружейном заводе в Варшаве и продолжалось до Второй мировой войны. Установки переводчика-предохранителя Wz.28 обозначались «Р» (одиночный огонь), «С» (автоматический), «В» (предохранитель). Боевая скорострельность — от 40 до 60 выстр./мин. Возвратная пружина с буфером размещалась в прикладе. Крышка окна для выброса стреляной гильзы могла запираться качающимся рычагом. Пустой магазин весил 0,24 кг. Прицельные приспособления включали рамочный прицел с диоптрическим целиком и мушку, крепившуюся на «ласточкин хвост». В сложенном состоянии прицел рассчитан на дальность 300 м, в поднятом изменялся от 400 до 1600 м через 100 м. Пулемет имел пистолетную рукоятку, снабжался легкой складной сошкой. Пулемет выпускался в двух вариантах — один с пламегасителем, предохранителем мушки и длинным прикладом, другой без пламегасителя и предохранителя мушки и с укороченным прикладом.
К августу 1939 г. завод в Варшаве изготовил 10 710 пулеметов. Германский вермахт принял трофейные польские «Браунинги» на вооружение под обозначением MG.28 (р), а завод в Варшаве выпускал их для вермахта в период оккупации. С другой стороны, после похода 1939 г. большое количество польских «Браунингов» попало в руки РККА и оказалось на советских складах.
Порядок разряжения BAR
Нажать кнопку защелки магазина в передней части спусковой скобы и отсоединить магазин. Отвести назад рукоятку заряжания с левой стороны ствольной коробки, чтобы извлечь патрон, который может находиться в патроннике. Осмотреть патронник через окно ствольной коробки. Вернуть рукоятку заряжания в переднее положение, нажать спусковой крючок.
Порядок неполной разборки BAR
Разрядить пулемет.
Повернуть вниз флажок замыкателя, извлечь замыкатель и отделить спусковую коробку с пистолетной рукояткой.
Отвести немного назад рукоятку заряжания до совмещения оси серьги с отверстием на ствольной коробке, вытолкнуть ось и отделить рукоятку заряжания.
Извлечь вкладыш затворной рамы и стержень возвратно-боевой пружины.
Опустить вниз флажок замыкателя трубки, извлечь его и отделить направляющую трубку с сошками.
Извлечь вперед затворную раму.
Отвести влево защелку затвора и извлечь затвор из ствольной коробки.
Сборку производить в обратном порядке.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУЛЕМЕТОВ СИСТЕМЫ BAR
| Модель |
M1918 A1 |
Wz.28 |
| Страна |
США |
Польша |
| Патрон |
7,62×63 (.30–06 «спрингфилд») |
7,92×57 «маузер» |
| Масса оружия без магазина, кг |
8,41 |
8,85 |
| Длина оружия, мм |
1194 |
1110 |
| Длина ствола, мм |
600 |
610 |
| Число нарезов |
4 |
4 |
| Начальная скорость пули, м/с |
750 |
760 |
| Виды огня |
о/н |
о/н |
| Темп стрельбы, выстр./мин |
400 |
500 |
| Боевая скорострельность, выстр./мин |
40/180 |
― |
| Прицельная дальность, м |
1365 |
1600 |
| Емкость магазина, патронов |
20 |
20 |
Станковый пулемет М1895/1914 «Кольт»
В 1891 г. Дж. М. Браунинг с одним из своих братьев предложил фирме «Кольт» свою систему пулемета. В 1895 г. «Кольт» выпустила первый серийный пулемет, известный как «Кольт» М1895. Военное ведомство США закупило эти пулеметы в очень небольшом количестве. В 1893 г. их начал закупать ВМФ США для использования в десантных операциях, в 1898 г. в ходе испано-американской войны на Кубе несколько пулеметов «Кольт» прошли «крещение огнем» именно в армии — в полку, которым командовал Т. Рузвельт. Пулеметы «Кольт» («Кольт-Браунинг») продавались также в Великобританию, Испанию, Италию, ряд стран Латинской Америки. Незадолго до Первой мировой войны появилась модификация М1895/1914.

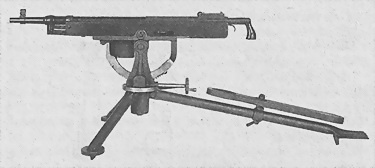

Станковый пулемет M1895/1914 «Кольт» на «низкой треноге». США
