Наибольшая длина пулемета со станком — 1695 мм.
Высота линии огня — 494 мм.
Станковый пулемет М/07 «Шварцлозе»
В 1906 г. военное ведомство Австро-Венгрии приобрело право на производство пулеметов системы германского конструктора Андреаса Вильгельма Шварцлозе на заводе машиностроительного концерна «Остеррайхише Ваффенфабрик Гезелльшафт» в Штайр. Первые пулеметы под 8-мм патрон «манлихер» поступили в армию под обозначением М/05, в 1907 г. появился несколько модернизированный М/07.
Автоматика работала за счет энергии отдачи полусвободного затвора. Замедление отпирания канала ствола осуществлялось сразу двумя способами — сопротивлением пары шарнирно-сочлененных рычагов и перераспределением энергии отдачи между двумя частями затвора. Когда затвор находился в крайнем переднем положении, пара рычагов — шатун, соединенный с остовом затвора, и кривошип, связанный с коробом пулемета, — находилась вблизи мертвой точки. Ударный механизм ударникового типа включал ударник с бойком, скользивший в канале остова затвора, надетую на хвост ударника тарель с гребнем и укрепленную на тарели лодыжку. После выстрела затвор под действием отдачи двигался назад, увлекая за собой шатун. Наличие некоторого плеча между осями цапф шатуна в вертикальной плоскости вызывало его поворот и вращение кривошипа около его оси качания. Раскладывание рычагов замедляло отход затвора от казенника ствола. При этом шатун своим задним коленом давил на гребень тарели, отводя ее и ударник назад относительно остова затвора — это ускорение ударника также отбирало у остова часть кинетической энергии. Вместе с тарелью двигалась лодыжка с шепталом — до зацепления шептала с боевым взводом верхнего гребня затвора, после чего тарель уже не могла придвинуться к остову. В таком виде подвижная система доходила до крайней задней точки, после чего под действием винтовой возвратно-боевой пружины шла вперед. После запирания канала ствола ударник оставался взведенным, а возвратно-боевая пружина поджатой.
Трофейные австрийские пулеметы «Шварцлозе» широко применялись Русской армией
Спусковой механизм состоял из спускового рычага с широкой клавишей под большой палец и спусковой тяги. В спусковом рычаге монтировался неавтоматический предохранитель, не позволявший рычагу сместиться вперед. Для выстрела нужно было нажать предохранитель вправо и нажать на рычаг. Спусковая тяга поднимала головку лодыжки вверх и поворачивала всю лодыжку. Шептало выходило из зацепления с боевым взводом остова затвора. Ударник шел вперед и разбивал капсюль патрона. Поскольку при нажатом спусковом рычаге спусковая тяга оставалась в заднем положении, при следующем цикле автоматики снова происходил выстрел. Качающаяся рукоятка взведения находилась с правой стороны короба.

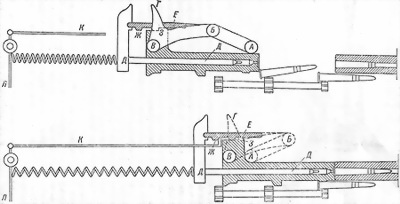

Схема работы автоматики пулемета «Шварцлозе», вверху — подвижная система в крайнем переднем положении, внизу — начало отхода затвора назад после выстрела: АБ — кривошип, БВГ — шатун, ЕЖ — лодыжка, З — затвор, ДД — ударник с тарелью, КК — спусковая тяга, Л — спусковой рычаг

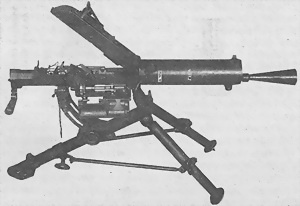

8-мм станковый пулемет М/07/12 «Шварцлозе» в положении для заряжания. Австро-Венгрия
Дабы ослабить сцепление гильзы со стенками патронника и предотвратить ее разрыв, в конструкцию ввели механизм смазки («осадки») — патрон перед досыланием в патронник смазывался маслом. Механизм монтировался в крышке короба и кроме масленки включал насос, приводившийся в действие движущимся затвором.
Питание — из холщовой ленты на 250 патронов. Для облегчения заряжания лента снабжалась кожаным наконечником. Подающий механизм пулемета барабанного типа собирался в специальной коробке снизу короба. Подача ленты — справа налево. Поворот барабана производился при движении затвора назад и вперед.
Кожух ствола емкостью около 3,5 л содержал несложный золотниковый механизм, регулировавший отвод пара, — перемещаясь собственной массой, золотник при больших углах возвышения открывал верхнее пароотводное отверстие, а при углах склонения — нижнее. Прицел — секторный, с треугольной прорезью целика, зубчатым механизмом подъема планки, барабаном с установками от 200 до 2400 м и устройством ввода боковых поправок. Мушка крепилась на кожухе.
В 1912 г. пулемет модернизировали: повысили надежность работы механизмов и технологичность производства, на правую шейку кривошипа надели ролик для снижения трения при вращении, извлекатель затвора сделали съемным, улучшили конструкцию станка. Внешне модификация М/07/12 отличалась верхней гранью крышки короба, служившей продолжением линии кожуха ствола. М/07/12 слегка прибавила в весе — 42 кг со станком против 39,2 кг у М/07.
Станок пулемета — треножный, с жестко приваренной к основанию задней и шарнирно укрепленными передними ногами, соединенными с задней растяжками. Высота линии огня регулировалась выдвижением ног и фиксировалась зажимами. В верхнее гнездо основания вставлялся конический вертлюг, укрепленный на коробе пулемета. Механизм вертикальной наводки включал два зубчатых сектора и шестеренчатый редуктор с маховичком и зажимом, допускал грубую и тонкую наводку. Горизонтальное наведение осуществлялось с помощью вертлюга и ползунки, двигавшейся по горизонтальной дуге с ограничителями рассеивания. Станок выгодно отличался от ряда своих «ровесников» сравнительно небольшими размерами. Мог крепиться щит.
В годы Второй мировой войны старые пулеметы «Шварцлозе» использовали германские вооруженные силы — в основном в частях, охранявших тыл. Неудивительно, что они оказывались среди трофеев советских партизан.
Порядок разряжания «Шварцлозе»
Надавить вниз флажок разрядника (снизу пулемета, позади коробки барабана) и вытянуть патронную ленту вправо. Подать рукоятку взведения назад, чтобы извлечь патрон из патронника. Нажать спусковой рычаг.
Порядок неполной разборки «Шварцлозе»
Повернуть защелку крышки влево и открыть крышку, поднимая ее вверх до упора стопора в выступ на крышке.
Повернуть за флажок стопор затыльника (над спусковым рычагом) вправо, затем за рукоятку управления повернуть затыльник влево вниз на 1/6 оборота и, удерживая возвратно-боевую пружину, отвести его назад.
Вынуть из короба возвратно-боевую пружину с задним упорным кольцом.
Вынуть переднее упорное кольцо пружины, для чего отвести его назад по отверстию короба и повернуть на необходимый угол.
Вынуть ударник с лодыжкой, для чего поднять лодыжку левой рукой за головку, а правой отвести ударник назад до вырезов короба и отделить; вынуть лодыжку из ударника.
