Капитан артиллерии В.Н. Загоскин на основе системы Гатлинга создал 8-ствольную картечницу под старый 6-линейный патрон. Завод Нобеля выпустил только 8 таких картечниц, зато отработал на них производство. А.А. Фишер на основе лафета этой картечницы разработал облегченный лафет к картечнице Горлова — до того использовали лафет полевой пушки.
К тому времени энтузиазм сторонников «скорострелок» несколько поостыл. В ходе Франко-прусской войны 1870–1871 гг. батареи 25-ствольных картечниц Реффи не принесли особой пользы в боях. Тем не менее в 1871 г. в России в артиллерийских бригадах сформировали четвертые — «скорострельные» — батареи, вооружив их картечницами Гатлинга-Горлова. С переходом в 1872 г. в полевой артиллерии к 6-батарейной структуре артбригад «скорострельные» батареи стали в них шестыми.
Не забыли и 6-ствольную картечницу Гатлинга. Ее усовершенствованием занялся инженер В.С. Барановский, и уже через два года после горловской на вооружение приняли картечницу обр. 1873 г. Гатлинга — Барановского. При облегченном лафете и парной запряжке возросла маневренность картечницы. Немаловажно было и уменьшение ее расчета с 7 до 3 человек. Картечница Барановского производства Л. Нобеля была признана лучшей на «смотре митральез», организованном египетским хедивом (турецким правителем Египта).
Эта система уже могла стать «ближе» к пехоте и кавалерии, но пехотные и кавалерийские офицеры в опытах с картечницами не участвовали, вопросы их взаимодействия почти не рассматривались, что способствовало «узкой специализации» картечниц. В том же 1873 г. по приказу Главнокомандующего войсками гвардии и Петербургского военного округа великого князя Николая Николаевича-старшего провели сравнительные стрельбы четырех картечниц («скорострельных пушек») и полувзвода пехоты по одинаковым мишеням и с одинаковых дальностей. Оказалось, что «пехота скорее определила расстояние, скорее выпустила свои патроны» и притом — с большей меткостью. В сочетании с выявленными эксплуатацией частыми задержками в работе механизмов это не прибавляло рукояточным картечницам популярности.
«СКОРОСТРЕЛЬНЫЕ ПУШКИ» ОБР. 1871 И 1873 гг
В системе Гатлинга ведущим звеном системы выступал центральный вал, приводившийся во вращение мускульной энергией стрелка через рукоятку и коническую передачу. На вал надевались блок стволов, за ним, внутри неподвижного чугунного кожуха, приемник и «замочный цилиндр», в продольных пазах которого скользили затворы. Стволы имели толщину стенок несколько больше винтовочных, поскольку рассчитывались на более «частую» стрельбу. Между кожухом и затворами помещался поддон с наклонным эллиптическим копирным пазом, с помощью которого вращение блока стволов преобразовывалось в возвратно-поступательное движение затвора. Движение затвора вперед-назад относительно ствола обеспечивалось взаимодействием его кулачка с копирным пазом. Больший участок копирного паза соответствовал операциям извлечения и выбрасывания гильзы, досылания патрона, которые, таким образом, растягивались на несколько выстрелов. Участок паза, соответствующий переднему положению затвора, служил запирающей поверхностью, обеспечивающей плотное прилежание затвора к стволу при выстреле. В затворе монтировались ударник с курком и боевой пружиной и выбрасыватель. Ударник взводился, скользя своей головкой по специальной изогнутой пластине, приклепанной к кожуху изнутри и располагавшейся в поперечной плоскости оружия. Когда ствол с затвором приходил в положение для выстрела и затвор запирал ствол, головка ударника выходила из-за пластины, ударник разбивал капсюль патрона. Число выстрелов за один оборот соответствовало количеству стволов в блоке, а скорострельность определялась скоростью вращения. К достоинствам такой схемы относится полное совмещение операции во времени, непрерывность работы, равномерная (без рывков и остановок) работа системы питания, небоязнь осечек (в случае осечки сработает следующий патрон в следующем стволе), возможность развить в короткое время высокую скорострельность без перегрева стволов. Главная опасность — затяжной выстрел (в процессе вращения он произойдет уже при открытом затворе). Главная сложность в эксплуатации — чрезвычайная утомительность работы с рукояткой. Проблемы создавала также высокая чувствительность механизма к смазке и запылению.

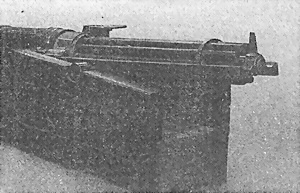

«Тело» картечницы («скорострельной пушки») Гатлинга — Горлова в экспозиции Тульского государственного музея оружия
«Тело» картечницы Гатлинга — Горлова («скорострельной пушки обр. 1871 г.») укладывалось на железную раму с цапфами, на которой крепилась и медная воронка под магазин, точнее — под секторную коробку-пачку на 24 патрона. Патроны подавались собственной тяжестью и давлением грузика, поджимаемого сверху заряжающим. Затем, по образцу модели Гатлинга 1874 г., приняли карусельное устройство с четырьмя секторами — каждый включал 4 отделения по 25 патронов. В 1885 г. был принят барабанный магазин системы Экльста.
«Тело» картечницы («скорострельной пушки») Гатлинга — Барановского в экспозиции Тульского государственного музея оружия
В картечнице Гатлинга — Барановского («скорострельной пушке обр. 1873 г.») уменьшена длина стволов, длина и масса «тела» самой картечницы. Вращающийся блок стволов облегчен, стволы укрыты медным кожухом, рукоятка вращения надета прямо на центральный вал, работа с ней стала легче. Возросла скорострельность. Изменилась и установка — картечница опиралась на круглый стол на оси лафета и поворачивалась на нем по горизонту. Появилось «автоматическое» устройство рассеивания пуль — впоследствии автоматически действующие механизмы рассеивания по фронту или в глубину появятся на ряде пулеметов. Картечница легко разбиралась на 4 части (картечница, лафет, колеса).
Облегченный лафет весил 276,5 кг, имел диаметр колес 1,09 м, давал угол возвышения 60° и склонения 50°, поворота по горизонту 60°. При нем возили 6720 (672 — в ящиках на лафете), при лафете пушечного типа — 6048 патронов.
| Картечница |
Гатлинга-Горлова обр. 1870 г. |
Гатлинга-Барановского обр. 1873 г. |
| Калибр |
4,2 лин (10,67 мм) |
4,2 лин (10,67 мм) |
| Количество стволов |
10 |
6 |
| Длина ствола, мм |
826 |
660,5 |
| Масса «тела» картечницы, кг |
163 |
49 |
| Масса лафета, кг |
496 |
276,5 |
| Масса с передком и патронами, кг |
1104 |
528 |
| Боевая скорострельность, выстр./мин. |
до 400 |
до 600 |
| Дальность стрельбы, м |
1493 (700 саженей) |
1200 |
| Расчет, чел. |
7 (из них 2 ездовых) |
3 (из них один ездовой) |
| Запряжка |
четверная |
парная |
Картечницы в целом нашли довольно ограниченное применение. Во время Хивинского похода 1873 г. две картечницы (взвод) имелись в отряде генерал-майора Головачева, составленном из пехоты и казаков. В ходе этого похода картечницы обычно вели огонь вместе с «ружейными» стрелками на дальности до 1000–1100 м. Такой огонь позволял «отбрасывать» отряды туркмен, атакующие плотной массой.
