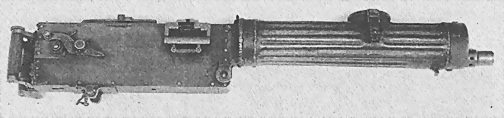

«Тело» пулемета «Максиму обр. 1941 г. (или модификации 1941 г.)
После начала войны и снятия с производства пулемета ДС вновь встал вопрос об упрощении производства пулемета «Максим». Для быстрого заполнения кожуха ствола не только водой, но и снегом, льдом он был снабжен широкой горловиной. Крышка ее легко и быстро откидывалась на петле одним движением руки. Такое решение было заимствовано с финского «Максима» m32, с которым нашей армии пришлось иметь дело еще в ходе советско-финляндской войны 1939–1940 гг. Участник этой войны Н. Митрофанов описывал такой эпизод: «Выравниваю пулемет, ставлю прицел и бью длинной строчкой… Кожух шипел. Оттаявший иней стекал каплями на снег, обнажая зеленый цвет окраски. Не расплавить бы ствол. Наклоняю пулемет, погружаю кожух в снег. Пары выдают присутствие, но другого выхода нет».
Если первоначально горловина делалась заодно с кожухом, то в дальнейшем она выполнялась как отдельная деталь, приваренная к стенкам трубы кожуха с грубо сваренной из трех деталей крышкой. Из-за отсутствия в достаточном количестве пулеметных оптических прицелов от них вовсе решили отказаться. В связи с этим со станка демонтировали кронштейн для их установки. Основной пулеметный прицел был упрощен. Он не имел передвижного целика боковых поправок и шкалы для легкой пули, а градуировку для тяжелой пули увеличили до 2700 м через 100. Опыт показывал, что схожесть траекторий пуль на дальностях до 1000 м позволяет обходиться одной шкалой без существенного ухудшения меткости в большинстве боевых ситуаций, а стрельба ведется преимущественно прямой наводкой. Большое внимание было уделено приемнику пулемета. Для использования холщовой и металлической лент Лубенцом был разработан стальной фрезерованный приемник, в устройство которого для удобства разряжания был введен специальный выключатель верхних пальцев, которыми при стрельбе лента с патронами передвигалась справа налево. Металлическая лента извлекалась из него только после нажатия на выключатель. В новом приемнике за счет удлинения верхнего колена рычага ползуна и увеличения угла между его верхним и нижним коленами удалось добиться большего отхода ползуна вправо и более надежного захватывания патрона в ленте. Универсальный приемник для матерчатых и металлических лент был шагом вперед. Тем не менее, чтобы максимально использовать значительные запасы холщовых лент, приемники только для них продолжали выпускаться в течение всей Великой Отечественной войны. В технологию их производства также были внесены существенные изменения, направленные на ускорение и удешевление их изготовления. В октябре 1941 г. ГАУ и Наркомат вооружения утвердили изменения конструкции пулемета, но изменения продолжались. С 1942 г. приемники стали выпускаться отлитыми под давлением из силумина (легкий сплав на основе алюминия — опыты 1930-х годов не пропали даром) или изготовлялись из стали методом протяжки.

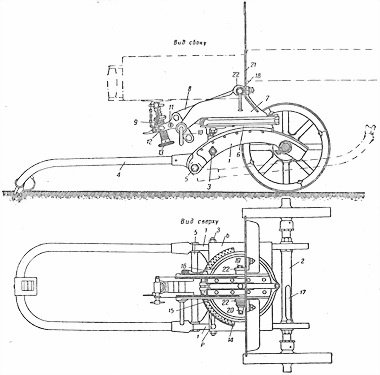

Станок системы Соколова к пулемету «Максим» обр. 1910/30 г.
На протяжении всей Великой Отечественной войны предпринимались попытки повысить боевые возможности «Максима», особенно — лучше приспособить его к наступательному бою. Для маскировки кроме подбора окраски внешних частей использовали чехлы на кожух ствола и на щит. Для облегчения пулемета в войсках часто снимали с пулемета щиты — быстрота передвижений и маскировка оказывалась лучшей защитой.
После войны значительная часть советских «Максимов» оказалась в Польше (через Войско Польское), а также были поставлены в армии КНР и КНДР, откуда они позже попали и в другие страны. Во время войны во Вьетнаме «Максимы» еще использовались в качестве зенитных.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «МАКСИМОВ» ОБР. 1910/30 Г.
Патрон — 7,62×54R (7,62-мм обр. 1908 г.)
Масса «тела» пулемета (без воды) — 20,3 кг.
Длина «тела» пулемета — 1067 мм.
Длина ствола — 720 мм.
Начальная скорость пули — 865 (легкая) и 800 (тяжелая) м/с.
Прицельная дальность — 2300 м.
Наибольшая дальность стрельбы — 3900 м.
Предельная дальность полета пули — 5000 м.
Темп стрельбы — 600 выстр./мин.
Боевая скорострельность — 250–300 выстр./мин.
Питание — холщовая лента на 250 патронов.
Масса снаряженной ленты — 7,29 кг.
Дальность прямого выстрела:
— по головной мишени (высотой 0,25 м) — 300 м,
— по грудной мишени (высотой 0 5 м) — 400 м,
— по поясной мишени (высотой 1,0 м) — 500 м,
— по ростовой мишени (высотой 1,5 м) — 600 м,
— по конной мишени (высотой 2,5 м) — 700 м.
Примечания.
Пристрелка пулемета обр.1910 г. боевыми патронами велась обычно на дальности 100–150 м по щиту размером 1×0,5 м с мишенью 30×20 см на прицеле «3». При автоматической стрельбе на дальность 100 м габарит рассеивания не должен был превышать 16×14 см.
В принадлежность к пулемету «Максим» обр. 1910 г. входили: шомпол, пружинные весы для проверки натяжения возвратной пружины, отвертка, сверловый ключ, раздвижной ключ, стальной молоток, щипцы для постановки заклепок в ленте, плоскогубцы, стержень для расправления гнезд в ленте, масленка, емкости для охлаждающей жидкости и для смазки, трехгранный и полукруглый напильники, выколотки для разборки замка, деревянная колотушка, прибор для извлечения затыльника, извлекатель для патронника, выравниватель для ленты, прибор для снаряжения патронных лент, асбестовый шнур для набивки сальников, коленчатая щеточка для патронников. Для хранения пулемета при перевозке служили брезентовые чехлы, для хранения и переноски двух запасных стволов — кожаные чехлы.
Универсальный станок Владимирова обр. 1931 г.
По своему типу станок относился к колесно-треножным и обеспечивал быстрый переход от наземной стрельбы к зенитной. Стрельба по наземным целям велась «с колес», а сложенные трубчатые опоры составляли хобот станка. Конструкция вертлюга была во многом похожа на станок Соколова. При подготовке к стрельбе по самолетам тренога с вертлюгом снималась с колесного хода. Ее телескопические ноги выдвигались, и она ставилась в вертикальное положение. На теле пулемета монтировался дистанционный кольцевой прицел обр. 1929 г., допускавший стрельбу по самолетам, летящим со скоростью до 320 км/ч на высоте до 1500 м. Его передний кольцевой визир имел три кольца, рассчитанные на скорости самолета: 250, 180 и 110 км/ч. По цели, летящей с большой скоростью, пулеметчик вел огонь уже по воображаемому кольцу, отстоящему от наибольшего на расстояние, равное промежутку между кольцами. Для установки величины необходимого упреждения и придания пулемету нужного угла прицеливания служила дистанционная линейка, градуированная от 400 до 1500 м, по которой перемещался передний визир. С ростом скоростей летательных аппаратов дистанционные кольцевые прицелы постоянно совершенствовались. Например, зенитный прицел обр. 1936 г. имел уже пять колец в переднем визире (соответствовали скоростям цели 500, 400, 300, 200 и 100) и обеспечивал поражение воздушного противника на скоростях до 500 км/ч и дальностях до 1600 м и высотах до 1400 м. Зенитный прицел обр. 1938 г. был просто упрощенным вариантом прицела обр. 1936 г. В 1941 и 1943 гг. к «Максимам» были приняты еще две модели зенитных прицелов. Прицел обр 1941 г. был во многом унифицирован с прицелом к 12,7-мм пулемету ДШК и отличался только установочными приспособлениями. Прицел обр. 1943 г. относился к кольцевым ракурсным, работа с ним была проще и быстрее.
