Куда более легким и удобным был принятый к СГМ складной треножный станок. ГВГ на треножном станке испытывался еще в 1943 г. в Коврове, но новый станок стал в буквальном смысле слова «академическим» — его разработку в 1944 г. провели начальник кафедры стрелкового вооружения Артиллерийской академии им. Дзержинского В.А. Малиновский и начальник конструкторского отдела академии А.М. Сидоренко. Станок Малиновского — Сидоренко имел механизмы наведения в двух плоскостях, горизонтальный сектор с ограничителями рассеивания по фронту, стойку для зенитной стрельбы, крепление для патронной коробки, трубчатые ноги с широкими башмаками, ряд деталей выполнялся штамповкой. Масса станка составила 14,2 кг, т. е. относительная масса уменьшилась почти до 1. Высота линии огня при стрельбе по наземным целям с треножного станка составляла 403 мм. Характерной чертой были незаглубляющиеся башмаки, слегка скользившие по грунту под действием отдачи — так избежали «подскока» станка при стрельбе. Незаглубляющиеся в грунт башмаки использовались и на ряде последующих отечественных пулеметных станков.


Пулеметы России. Шквальный огонь

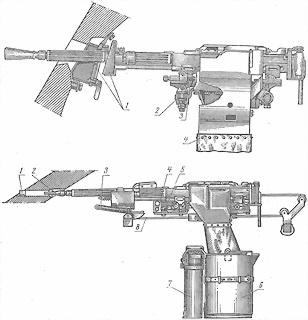

Вверху — установка пулемета СГМТ спаренно с пушкой, внизу — установка курсового пулемета СГМТ


Пулеметы России. Шквальный огонь

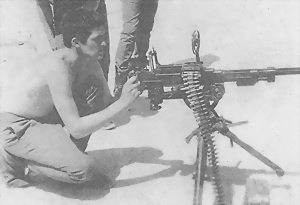

Пулемет СГМ, взятый в Афганистане (видимо, китайский Тип 63)

Треножный станок с двумя задними опорами был существенным шагом к созданию единого пулемета, поскольку допускал бы и стрельбу со станка с упором приклада в плечо. Схема треножного станка к СГМ была использована Е.С. Саможенковым при разработке станка к опытному пулемету Г.И. Никитина и Ю.М. Соколова (см. далее).

Танковый пулемет СГМТ снабжался электроспуском, коробкодержателем, гильзоулавливателем, прицельные приспособления и щиток окна ствольной коробки отсутствовали, наконечники патронных лент укорачивались. СГМТ устанавливался на танках (ПТ-76, Т-54, Т-54А, Б, М, Т-55, Т-55А и М, Т-10) в качестве спаренного или курсового. Спаренный пулемет имел щиток для защиты экипажа от свинцовых брызг, курсовой — приспособление для взведения, а вместо пламегасителя — удлинитель для вывода пороховых газов за пределы обитаемого отделения. Он крепился на кронштейн люльки в двух точках, причем переднее крепление имело пружинную амортизацию. На БТР и БРДМ ставился вариант СГМБ на шкворневой установке, на кронштейне с плечевым упором, коробкодержателем и гильзоулавливателем.

СГМ состоял на вооружении Советской Армии до 1961 г., был заменен единым пулеметом ПК, т. е. система Горюнова оставалась на вооружении около 20 лет и завершила — по крайней мере, в нашей стране — эпоху «чисто станковых» пулеметов. А среди таковых СГ (СГМ) справедливо признавался одним из лучших. Вполне оправдавшие себя СГМТ и СГМБ продолжили службу вместе с машинами, на которые ставились.


Пулеметы России. Шквальный огонь

Пулеметы СГМ советского и китайского производства продолжают воевать в разных частях света — в Африке, например

За рубежом СГ и СГМ использовались и позже. Они поставлялись в полтора десятка стран: Венгрию, Вьетнам, Гвинею, ГДР, Египет, Замбию, Индонезию, КНР, КНДР, Мали, Мозамбик, Польшу, Румынию, Сирию и другие. В Венгрии СГ превратили все-таки в единый пулемет, снабдив прикладом, пистолетной рукояткой и сошками. СГМ выпускали в Чехословакии, Египте (под именем «Асуан»). В Китае копию СГ выпускали под обозначением «Тип 57», СГМ — «Тип 63». Конструкция ствола СГМ и его крепление в ствольной коробке, черты его системы автоматики и узла запирания использованы в южноафриканском едином пулемете SS-77 (L9).

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СГМ

Патрон — 7,62×54R (7,62-мм обр. 1908 г.).

Масса «тела» пулемета — 13,5 кг.

Масса пулемета на станке — 36,9 (на колесном станке) и 27,7 (на треножном станке) кг.

Масса ствола — 4,1 кг.

Длина «тела» пулемета — 1140 мм.

Длина ствола — 720 мм.

Длина пулемета на станке для стрельбы в положении лежа — 1550 (на колесном станке) и 1260 (на треножном станке) мм.

Число нарезов — 4.

Тип нарезов — правосторонние.

Длина хода нарезов — 240 мм.

Начальная скорость пули — 865 (легкая) и 800 (тяжелая) м/с.

Прицельная дальность — 2000 (легкая пуля) и 2300 (тяжелая пуля) м.

Дальность прямого выстрела по грудной фигуре высотой 50 см — 440 м, по бегущей фигуре высотой 150 см — 670 м.

Дальность, до которой сохраняется убойное действие пули, — 3800 м.

Предельная дальность полета пули — 5000 м.

Длина прицельной линии — 855 мм.

Эффективная дальность стрельбы — 1000 м.

Темп стрельбы — 600–700 выстр./мин.

Боевая скорострельность — 250–350 выстр./мин.

Питание — металлическая лента на 50 и 250 патронов или холщовая на 250 патронов.

Масса коробки с лентой на 250 патронов — 10,25 кг.

Тип станка — пехотный колесный универсальный, системы Дегтярева — Гаранина.

Масса станка — 29,9 кг.

Высота линии огня — 403 (с колесного станка) и 350 (с треножного станка) мм.

Расчет — 3 человека.

Единый пулемет Калашникова (ПК)

Пулемет ПК/ПКС («пулемет Калашникова/пулемет Калашникова станковый», индекс 6П6) представляет собой мощное автоматическое оружие и предназначен для уничтожения живой силы и огневых средств противника.

Конструкция пулемета состоит из следующих основных частей и механизмов: ствол с рукояткой для переноски, газовой камерой и мушкой; ствольная коробка с прикладом; крышка ствольной коробки с прицелом и приемником; подающий механизм; затвор с ударником и выбрасывателем; затворная рама с поршнем и извлекателем; качающийся рычаг подачи; газовая трубка с сошкой; спусковой механизм; механизм возврата затворной рамы. Ствол пулемета — быстросменный, крепится в ствольной коробке сухарным соединением с помощью замыкателя. На нем имеются продольные ребра для повышения жесткости и некоторого повышения теплоотвода. Замыкатель обеспечивает не только закрепление ствола в ствольной коробке, но и регулирование зазора между стволом и затвором (а точнее — между зеркалом затвора и пеньком ствола). Для переноски пулемета и смены ствола имеется складная рукоятка. На дульной части ствола крепится конический или щелевой цилиндрический пламегаситель. На пеньке ствола имеются кольцевой выступ для закраины гильзы патрона и вырез для зацепа выбрасывателя.
