Собирается поддон на водоупорном клее и небольших гвоздиках.
На боковых стенках дна улья между поддоном и рамкой противоклещевой сетки располагаются планки-салазки сечением 10 × 10 мм (см. рис. 17). Эти планки надо изготовить и закрепить на боковых стенках при помощи клея и гвоздиков так, как показано на этом рисунке.
Пандус — треугольная (в сечении) планка длиной 200 мм (длина нижнего летка), которая закрепляется на клее и гвоздях под нижним летком с внутренней стороны (см. рис. 17). Пандус фиксирует переднюю часть противоклещевой сетки, когда она вставлена до конца, и облегчает пчелам работу по очистке улья от крупного мусора, который падает на противоклещевую сетку.
Прилетная доска. Представляет планку шириной не более 50–60 мм и длиной во всю переднюю стенку (420 мм), которая прикрепляется ниже летка с наружной стороны улья (см. рис. 17) при помощи клея и длинных гвоздей. Угол наклона прилетной доски должен быть таким, чтобы нижний ее конец не мешал выдвижению поддона вперед.
Во время интенсивного медосбора рекомендуется вынимать поддон, переворачивать его обратной стороной (планками вниз) и при помощи двух гвоздиков фиксировать к торцу прилетной доски. Низ поддона упирают в землю. Получается отличная прилетная доска больших размеров, которая облегчает работу тяжело груженным пчелам. А в улье снизу появляется полностью открытое для вентиляции пространство, но другие пчелы через это пространство в улей не попадут, так как путь им перекрывает противоклещевая сетка.

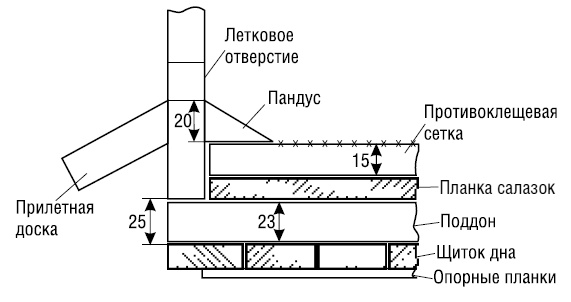

Компоновка всех элементов дна по высоте показана на рис. 72.
Рис. 72. Компоновка элементов дна по высоте
Следует обратить внимание на то, что все элементы дна должны быть скомпонованы так, чтобы противоклещевая сетка и поддон имели возможность совершенно свободно (без заклинивания) двигаться. С этой целью ширина сетки и поддона составляет 374 мм, в то время как внутренний размер улья равен 380 мм. Разница в 6 мм обеспечивает зазор для свободного хода сетки и поддона. С этой же целью низ планок-салазок должен располагаться на высоте 25 мм, тогда как общая высота поддона (планка + ДВП) составляет 23 мм. Разница в 2 мм обеспечивает свободный ход поддона.
Крыша и подкрышник изготовлены отдельно. Высота крыши — 50 мм, а подкрышника — 100 мм, следовательно, свободное пространство над рамками составляет 150 мм. Наличие такого большого пространства позволяет не только расположить в нем утепление, но и разместить там кормушки, поилки или рамки с распечатанным медом.

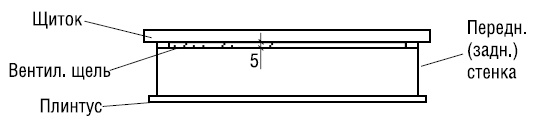

В передней и задней стенках оборудуют вентиляционные щели, которые прикрываются металлической сеткой или решеткой с отверстиями не более 3 мм (рис. 73).
Рис. 73. Вентиляционная щель в крыше
Сверху щиток крыши покрывается влагонепроницаемым материалом, желательно тонкой луженой или оцинкованной жестью, листовым алюминием или толстой фольгой.
Каждый корпус улья оснащается ручками. Это могут быть стандартные механические ручки или другие надежные конструкции.
Рекомендуется кроме нижнего летка в дне иметь также летки в каждом корпусе. Наличие этих летков облегчает проведение работ с семьями при организации отводков, посадке роев, соединении семей и в других ситуациях.
Лучше всего в корпусах делать круглые летки диаметром 20–25 мм (сверлятся перьевым сверлом) и обязательно оборудовать леток секторной задвижкой.
Каждый корпус оснащается полным комплектом ульевых рамок.
Если планируется перевозить улей, то для скрепления всех его частей (дна, корпусов, подкрышника, крыши) надо приобрести или изготовить скрепы. Практика показала, что наиболее удобен в эксплуатации и надежен так называемый ременный скреп. Обычно это капроновая лента (фал) с запирающим устройством рычажного типа для натяжения и фиксации, исключающим травмирование рук.
При необходимости ульи комплектуются пыльцеуловителями, удалителями пчел из корпусов, внутриульевыми кормушками (поилками), электрообогревателями.
Системы рамочных ульев
С момента изобретения улья с подвижными рамками П. И. Прокоповичем в 1814 году и по сегодняшний день было предложено такое количество конструкций ульев, что их не только описать, но и классифицировать трудно.
Тем не менее есть один признак, по которому можно классифицировать все ульи. Это — направление расширения пчелиного гнезда. По этому признаку они разделяются на ульи с вертикальным (стояки) и горизонтальным (лежаки) расширением гнезда.
Среди первых наиболее широко в мире используются многокорпусные ульи Лангстрота — Рута на рамку 435 × 230 мм (о котором мы уже говорили выше), ульи Дадана — Блатта на рамку 435 × 300 мм (рис. 74) и стояки «Украинские» с рамкой 300 × 435 мм для расплодного гнезда.
Рис. 74. Стандартный улей Дадана:
1 — оборотное дно; 2 — корпус; 3 — магазинная надставка; 4 — односкатная крыша; 5 — леток; 6 — прилетная доска; 7 — гнездовые рамки; 8 — магазинные рамки; 9 — вставная доска
В последнее время начинают распространяться многокорпусные ульи на полурамку 435 × 145 мм.
Существуют также так называемые маломерные ульи-стояки, известные как ульи Р. Делона, или альпийские ульи, на рамку 291 × 202 мм (рис. 75).
Рис. 75. Альпийский улей Р. Делона:
1 — дно; 2 — корпуса; 3 — кормушка; 4 — крышка; 5 — зажимная рамка
Лежаки, изобретение начала ХХ века, применяются в наше время все меньше и меньше, прежде всего из-за несоответствия предлагаемого горизонтального направления расширения пчелиного гнезда биологическим потребностям пчел, стремящихся к вертикальному направлению расширения гнезда (рис. 76).
Лежаки бывают на дадановскую рамку 435 × 300 мм и на рамку «Украинскую» 300 × 435 мм.
В корпусах стояков количество рамок может быть от 8 до 12. В лежаках — обычно 16 или 20–24 рамки.

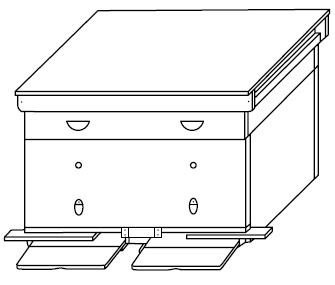

Рис. 76. Улей-лежак
Независимо от типа ульев в конструкциях наших ульев принято соблюдать такие размеры: расстояние между средостениями двух соседних сотов — 37,5 мм; ширина улочек между соседними рамками — 12,5 мм; расстояние между боковыми планками рамок и стенками (передней и задней) улья — 7,5 мм; межрамочное расстояние по высоте (между низом верхней рамки и верхом нижней рамки) — 10 (8) мм.
