Электрический подогрев пола (теплый пол) способен стать как основной, так и дополнительной (используемой совместно с другими нагревательными приборами) системой отопления, которую можно включить в любое время года, независимо от распорядка работы коммунальных предприятий. Источником тепла является нагревательный кабель. Он превращает пол в большую панель, равномерно излучающую тепло.
Кабель подключают к автоматическому терморегулятору (термостату), управляющему температурой воздуха в помещении. Этот прибор закрепляется на стене и является единственной видимой частью системы. Сведения о температуре в помещении поступают к нему от термодатчика, установленного в специальной гофрированной трубке (чтобы его можно было поменять при поломке) в плоскости заделки кабеля, непосредственно в корпусе терморегулятора или в любом удобном для хозяина месте.

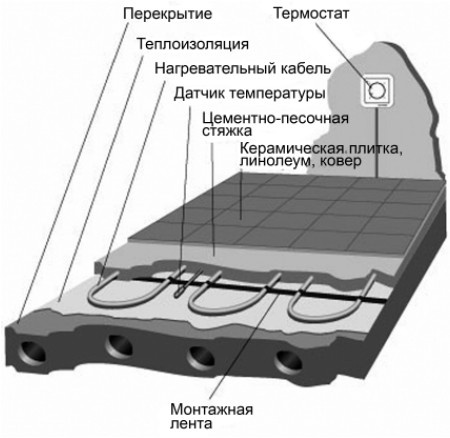

Рис. 7. Схема устройства теплых полов
В качестве основной (главной) система теплого пола используется обычно в отдельно стоящих зданиях (коттеджах, дачах), в том числе тех, которые невозможно подключить к центральному отоплению. В этом случае у дизайнера остается большее пространство для воплощения его замыслов, поскольку нет необходимости изыскивать места для отопительных приборов и труб и как-то их декорировать. В качестве верхнего слоя теплого пола могут использоваться натуральный или искусственный камень, бетон, кафельная плитка, пробка, линолеум, ковролин, хорошо просушенное дерево (паркет или половая доска).
Как дополнительная система теплый пол предназначается для достижения наивысшего комфорта в помещениях с холодными полами (санузлы, кухни, ванные комнаты), на первых этажах зданий, а также в любых других жилых и нежилых зонах. Место для дополнительной системы заказчик выбирает по своему усмотрению. Например, можно подогревать пол в детской, гостиной, ванной комнате, небольшое пространство под письменным столом или в прихожей. В таком виде система находит предпочтительное применение в городских квартирах, поскольку водяные теплые полы в них внедрять затруднительно.
В зависимости от выбранной комплектации кабельная система обогрева обеспечит вам:
– обогрев помещения с автоматическим регулированием температуры воздуха;
– подогрев пола с автоматическим регулированием температуры. При этом необходимая вам температура легко и просто устанавливается на соответствующем регуляторе.
Нагревательный кабель монтируют в массиве пола, который превращается в источник тепла, а его поверхность – в большую рабочую панель, равномерно излучающую идеально комфортное для человека тепло. При этом температура пола вследствие равномерного распределения кабеля по всей его площади лишь на несколько градусов превышает температуру воздуха. Это существенно отличает кабельную систему обогрева от традиционных или иных систем отопления, и ее применение гарантирует ряд существенных преимуществ по сравнению с ними.
Отсутствуют радиаторы, подводящие трубопроводы, вентили, котлы и другое оборудование, портящее внешний вид. Отсутствуют горячие и раскаленные поверхности, в соприкосновении с которыми можно получить травму или ожог. Появляется полная свобода расстановки мебели и внутреннего дизайна помещения, так как не теряется полезная площадь под установку радиаторов.
При использовании традиционных водяных или электрических радиаторов происходит конвективный теплообмен воздуха со строго ограниченной по площади поверхностью сосредоточенных источников тепла. Нагретый ими около пола холодный воздух устремляется вверх. В результате возникают достаточно интенсивные потоки воздуха в виде прохладного сквозняка у ног и перемещения теплых масс воздуха у потолка.
Благодаря оптимальному с теплотехнической точки зрения расположению нагревательного элемента в полу создается комфортный для человека перепад температуры воздуха по высоте помещения и возможность с помощью автоматического регулятора снизить среднюю температуру в нем на 2–3 °C. Это означает снижение расхода тепла на обогрев на 18–20 %.
Система полностью автоматизирована и включается сразу же, как только регулируемая температура воздуха в помещении (или пола – в зависимости от примененного регулятора) опускается ниже заданного вами значения.
Полная автономия в выборе температуры помещений вашего дома позволяет дополнительно снизить расход тепла на обогрев.
Кабельная система обогрева как дополнительная может быть использована и в помещениях с уже существующими иными системами отопления.
Одна и та же система обогрева может служить для обогрева одновременно двух или более рядом расположенных помещений при регулировании температуры в одном из них.
Система обогрева. В состав системы обогрева входят:
1) кабель, в зависимости от типа изготовленный из следующих частей:
– нагревательный кабель;
– соединительные кабели;
– соединительная муфта;
– поворотная муфта;
2) регулятор и датчик температуры;
3) монтажные принадлежности и материалы:
– монтажные направляющие;
– теплоизоляционный материал;
– теплоотражающий экран.
При монтаже системы нагревательный кабель с помощью соединительных кабелей подключается через регулятор температуры к сети переменного тока (220 В, 50 Гц).
С помощью монтажных направляющих кабель укладывают на основание пола, предварительно покрытое слоем теплоизоляционного материала (плиты из натуральной пробки) и теплоотражающим экраном (алюминиевая фольга), и заливают бетоном. На бетон наносят внешнее декоративное покрытие (линолеум, паркет и др.) или облицовочные плитки.
Регулятор устанавливается на стене помещения и является единственной видимой частью системы.
Комплект монтажных принадлежностей и материалов является функционально полным. Приобретая его, вам при монтаже системы остается только приготовить бетонный раствор. Вы можете приобрести как весь комплект системы обогрева, так и отдельные ее составляющие по собственному усмотрению.
Все составляющие части системы прошли всесторонние испытания в соответствии с целями их применения и строгий контроль качества в процессе производства.
Эффективное износостойкое изоляционное покрытие нагревательного кабеля надежно предохраняет его от коррозии и износа.
При соблюдении инструкций и рекомендаций гарантируется надежная и длительная работа кабельной системы обогрева.
Итак, кабельная система обогрева включает нагревательный кабель, соединительные кабели, регулятор температуры с датчиком (или комбинацией датчиков).
Нагревательный кабель является основным элементом системы обогрева. Вмонтированный в массив пола, при подключении к сети электропитания он выполняет функции теплоносителя вследствие эффекта выделения теплоты в проводнике с активным сопротивлением при пропускании по нему электрического тока.
