Расчетные нагрузки представляют собой произведение суммы установленных нагрузок отдельных групп электроприемников и коэффициентов спроса и участия в максимуме нагрузки.
Чем выше класс здания, тем больше вероятность погрешности при определении расчетной нагрузки. В общих же случаях формула расчетной мощности для зданий выглядит следующим образом:
K1cP1 + K2cP2,
где P1 – заявленная мощность электробытовых и осветительных приборов, а также розеточных сетей (удельная мощность одной розетки – 100 Вт);
P2 – суммарная мощность двигателей сантехнического оборудования;
K1c, K2c – коэффициенты спроса (в зависимости от заявленной мощности) (табл. 4.1).
Таблица 4.1. Соотношение заявленной мощности и коэффициентов спроса
Проектированию и точным расчетам обычно подлежат следующие составляющие системы электропитания:
♦ распределитель;
♦ резервный электрогенератор;
♦ источник бесперебойного питания;
♦ вводное устройство;
♦ автоматический ввод резерва;
♦ стабилизатор напряжения.
Наиболее просты в разработке схемы автоматического ввода резервного генератора, источника бесперебойного питания и резервного электрогенератора.
Установка электрооборудования
Прежде чем приступить к проведению электросети, определите местонахождение всех розеток, выключателей, осветительных приборов.
Домовые щитки устанавливают на высоте от 1,4 до 1,7 м от поверхности покрытия.
Автоматический выключатель – это вводное распределительное устройство. При установке снаружи здания применяются выключатели (рубильники) с пылезащитным покрытием.
Предохранители (пробки) обычно размещают в прихожей, рядом со счетчиком (рис. 4.2).
Наиболее приемлемый тип устанавливаемого предохранителя – автоматический.
Проводка (место ввода до выключателя и счетчика) представляет собой двужильный кабель (провод) с изоляцией, сечением от 0,25 см2. При протягивании линии проводки сквозь стену с обеих сторон отверстия вставляют свинцовую трубку или фарфоровые изоляторы.
Внимание
Пайка в месте ввода воздушной линии недопустима.
Далее от выключателя электропроводку ведут к стенам и потолкам.

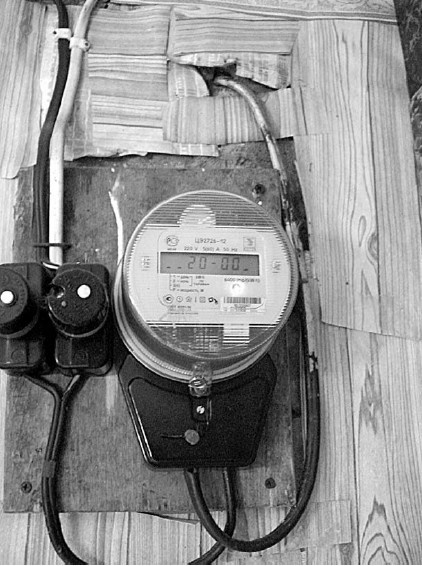

Рис. 4.2. Двухфазовый счетчик электричества (фото автора, 2009 г.)
Способы прокладки электропроводки:
♦ открытый;
♦ скрытый под штукатуркой;
♦ скрытый на штукатурном слое;
♦ нижняя разводка (под полом);
♦ в каналах;
♦ подвеска (на специальном тросе).
Способ прокладки зависит от конструкции дома. Открытая проводка применима для нежилых (неотапливаемых) помещений дома (подвалы, чердаки). Скрытая проводка особенно рекомендуется для сантехнических комнат здания (ванна, туалет). При скрытой проводке трубы и каналы должны быть скрыты по всей своей протяженности. Глубина «утапливания» – от 1 см. Если проведение прокладки в каналах, трубах или в штукатурном слое недопустимо, то стены штробят, после укладки провода (кабеля) места штробления заделывают и выравнивают стены.
Рекомендую использовать проводку в трубах. В случае неисправности (обрыв провода, короткое замыкание) к ней будет обеспечен легкий доступ.
Условия правильного размещения нижней разводки:
♦ надежность покрытия и достаточная толщина пола;
♦ надежность закрепления проводов на основе пола;
♦ гладкость и ровность поверхности основы пола;
♦ отсутствие мусора (для предотвращения повреждений проводки).
Особое внимание следует уделять расположению электропроводки и электроприборов в ванных (душевых кабинах), туалетах. Недопустима установка электрических устройств и электропроводки в пределах пространства, огороженного дном ванны (или поддоном душевой кабины). Розетки при этом размещают на расстоянии не менее чем 60 см от перпендикуляра к внешнему краю ванной (душевой) и не менее 10 см от внешнего края раковины.
Установка заземления производится в соответствии с эксплуатационными правилами. Заземляющий провод (заземлитель) присоединяется к трубе электроприборов (стиральной машины, плиты). Перед соединением трубу очищают от краски, на очищенный участок надевается стальной хомут (с достаточно толстым проводом, изготовленным из меди). Заземлитель присоединяется к водопроводной сети.
Внимание
Газопроводные, отопительные и канализационные трубы не пригодны для присоединения заземляющего провода.
Осветительные приборы
Прежде всего рассмотрим принципы правильного освещения:
♦ свет не должен быть слишком резким (ослепляющим) или слишком тусклым – это отрицательно сказывается на зрении;
♦ осветительные приборы прикрываются абажуром, открытый источник света устанавливается выше уровня глаз;
♦ рабочее пространство (кабинет, кухня) должно быть хорошо освещено;
♦ разница освещения двух соседних рабочих помещений (при постоянном присутствии людей) не должна быть более 30 %.
Помните, что самый щадящий и правильный свет – рассеянный (отраженный) – дают электроприборы с закрытым источником света (с плафонами, абажурами и т. п.).
Интенсивность и направленность света связаны с функциональными особенностями помещения. Ниже представлены желательные типы освещения помещений и деталей интерьера дома:

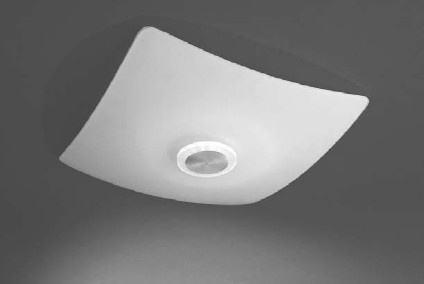

♦ прихожая – яркое освещение (потолочный светильник, плафон) (рис. 4.3);
