♦ Система под напором. Применяется, когда гарантийный напор в наружном водопроводе у места присоединения ввода постоянно больше напора, необходимого для нормальной работы всех водоразборных устройств, или равен ему. Такая система является самой простой и наиболее распространенной и характерна для зданий высотой до 5–6 этажей.
♦ Система с водонапорным баком. Используется при гарантированном напоре, меньшем, чем напор наружного водопровода во время активного использования, и высоком при небольшом потреблении воды. В этом случае бак является водяным накопителем и в момент «пикового» потребления подает воду.
Имейте в виду, что водонапорный бак требует строительства дополнительного этажа.
♦ Повысительные насосные установки. Применяются в том случае, когда потребление воды в доме равномерно, при напоре в наружном водопроводе ниже требуемой допустимой нормы. Место установки – подвал.
♦ Водонапорный бак с повысительной насосной установкой. Ее применяют при неравномерном потреблении воды, вызванном низким минимальным (гарантийным) напором. Причина – недостаток воды в наружном водопроводе. Водонапорный бак восполняет недостаток воды, выступая в качестве регулятора работы повысительной насосной установки.
Рис. 1.3. При мелкой аварии водопровода можно несколько раз обмотать это место строительным скотчем. Однако это только временная мера (фото автора, 2008 г.)
♦ Водонасосная (пневматическая) система с повысительными насосными установками. Она состоит из раздельных или совмещенных баков, оснащенных специальным оборудованием (компрессорами, клапанами, манометрами и др.).
Я рекомендую использовать усиленные насосы и пневматические баки. Гидропневмобак в составе автоматических насосных установок заметно снижает энергопотребление путем уменьшения количества включений насоса, накапливая при этом воду про запас.
Горячее водоснабжение индивидуальных домов и коттеджей
В зависимости от режима и объема потребления горячей воды для хозяйственно-бытовых нужд системы горячего водоснабжения подразделяются на местные и централизованные.
Местные системы используются для подогрева и эксплуатации воды в конкретном месте. При этом используются электро– или газонагреватели, которые размещаются в основном в кухнях и ванных комнатах. Для экономии денег неплохо будет обзавестись счетчиком (рис. 1.4).
В централизованных системах вода подогревается в одном общем центре, а затем по трубопроводной сети подается к сантехническим узлам дома.
К таким системам относятся системы с приготовлением горячей воды в водонагревателях, присоединяемых к тепловой сети (закрытые системы теплоснабжения); с непосредственным водоразбором из тепловой сети (открытые системы теплоснабжения); с приготовлением горячей воды непосредственно в водогрейных котлах, баках-аккумуляторах, установленных в котельных.
Основное достоинство открытых схем – отсутствие водонагревательных устройств, что, в свою очередь, продлевает срок эксплуатации трубопровода, предохраняя его от коррозии.
Материалом труб для горячей воды служит оцинкованная сталь или термопластик. Если вы используете стальные трубы, наилучшей защитой от коррозии является пластиковое покрытие внутренней поверхности труб. Следите и за температурой воды: она также влияет на образование коррозии. В жилых домах рекомендуется поддерживать температуру воды +60… 70 °C.

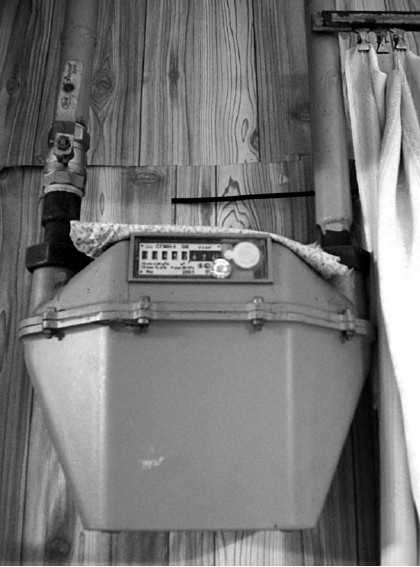

Рис. 1.4. Счетчик газа (фото автора, 2009 г.)
Еще одним из способов борьбы с коррозией является использование специального фильтра, через который вода проходит непосредственно перед тем, как попасть в водопровод. Наполнитель фильтра – металлическая стружка. Проходя через стружку, вода окисляет ее, что уменьшает содержание в воде главного источника коррозии – кислорода.
Прокладка труб для сетей горячего водоснабжения должна производиться с уклоном от 0,002. Это делается с целью максимального удаления воздуха.
Для индивидуальных домов в качестве водонагревательного оборудования используют, в частности, проточные и накопительные водо-и электронагреватели, отопительные (двухконтурные) котлы (рис. 1.5), газовые колонки (рис. 1.6).

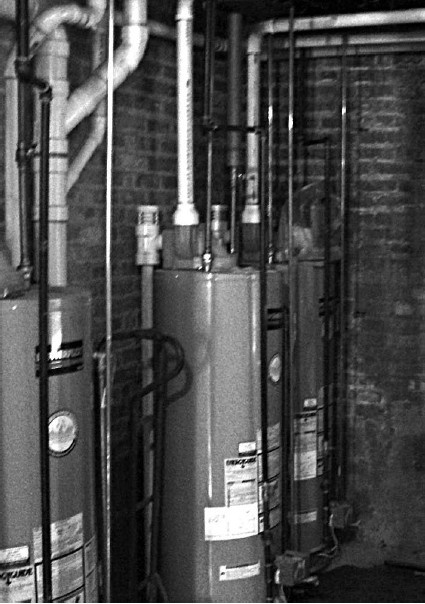

Рис. 1.5. Отопительный котел – сердце вашего дома, читатель! Но он также представляет собой опасность. Поэтому ставим импортный – с автоматикой (фото автора, 2009 г.)

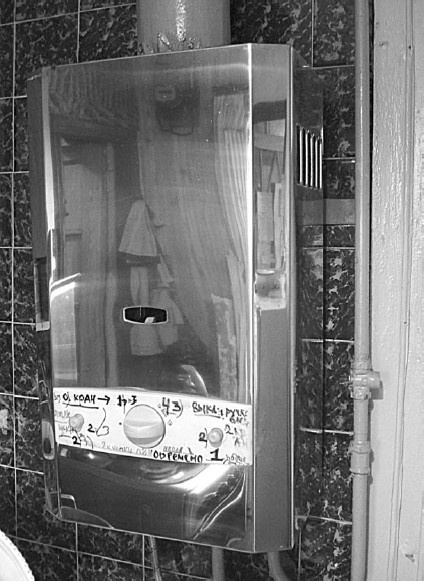

Рис. 1.6. Газовая колонка. Ю. Казаков советует приобрести вот такую простую, но надежную (фото автора, 2009 г.)
Система горячего водоснабжения индивидуального жилого дома или коттеджа состоит из теплогенератора и трубопровода с запорной арматурой или смесителей.
Основная функция теплогенератора – нагревание воздуха за счет вырабатываемого тепла от сжигания топлива. Дымовые отходы выводятся наружу через специальное устройство (теплообменник).
Внимание
Установку теплогенераторов следует производить по всем правилам противопожарной безопасности.
Часто, в целях экономии, используют один, общий теплогенератор и для подогрева воды, и для системы отопления (рис. 1.7).

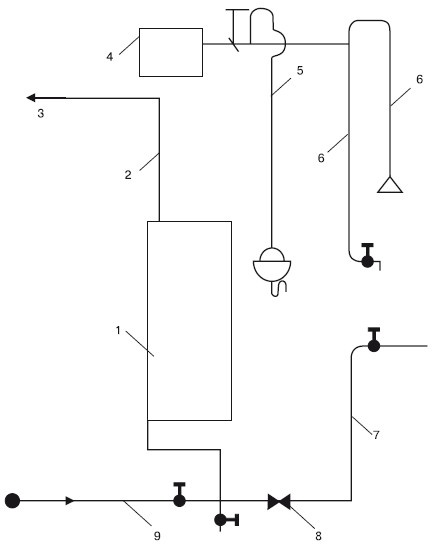

Рис. 1.7. Совмещение водяного отопления и горячего водоснабжения с емким водонагревателем и одноточечным водозабором: 1 – генератор тепла; 2 – основной стояк; 3 – разводящая линия отопления; 4 – расширительный сосуд; 5 – воздушная линия; 6 – подающая линия; 7 – водопроводная подводка; 8 – обратный клапан; 9 – обратная отопительная линия
