Рис. 17.10. Устройство фасадной системы «Метаком»:

1 – стена здания; 2 – утеплитель; 3 – вентиляция; 4 – несущий профиль; 5 – фасадная панель


Для данного фасада размер воздушного пространства между поверхностью базовой стены и навесной панелью должен составлять 75 мм при глубине панели 105 мм.

Система с воздушным зазором SIV

Данная конструкция разработана и запатентована ООО «Стил-ко. ру конструктор». Она максимально адаптирована к российским климатическим особенностям. Стоимость системы SIV ниже ее импортных аналогов, при этом качество системы – на уровне западных аналогов.

Элементы несущей подконструкции данной системы включают горизонтальные и вертикальные профили. Материал изготовления – оцинкованная сталь. Толщина профилей – 1,2 мм.

Крепление несущих профилей к основанию внешней стены производится на кронштейны с помощью саморезов из оцинкованной стали. Затем с помощью анкерных дюбелей выполняется окончательное крепление через терморазрывные прокладки. Материал кронштейнов – оцинкованная сталь, толщина – 3 мм.

Крепление облицовочных элементов осуществляется кляммерами из нержавеющей стали (рис. 17.11).

Обустройство и ремонт дома быстро и дешево. Коммуникации и интерьер своими руками всего за 2 месяца

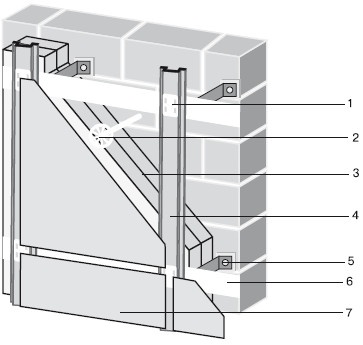

Рис. 17.11. Конструкция панелей SIV:

1 – кляммер; 2 – крепление утеплителя; 3 – утеплитель; 4 – П-профиль; 5 – кронштейн; 6 – основной горизонтальный профиль; 7 – плитка керамогранита


Отступ облицовки от стены с применением стандартного набора кронштейнов может доходить до 280 мм. Это способствует выравниванию стены и делает возможным прокладку теплоизоляционного слоя толщиной до 250 мм.

Основная функция системы крепления – прочная фиксация облицовочных плит с созданием воздушного зазора между теплоизоляционным слоем и керамогранитной облицовочной плитой.

Основные достоинства системы SIV:

♦ устойчивость к коррозии благодаря элементам из оцинкованной и нержавеющей стали;

♦ стойкость к динамическим нагрузкам (за счет подвижности узлов);

♦ стойкость к воздействию внешних факторов (перепадам температур, ветру);

♦ возможность выравнивания поверхности стен;

♦ пожаробезопасность (за счет применения жаростойких и несгораемых материалов);

♦ малые сроки монтажа;

♦ универсальность конструкции (большой выбор облицовочных материалов), что позволяет применять различные варианты внешнего декора.

Крепление SIV производится открытым способом, что позволяет «камуфлировать» кляммеры под покрытие облицовки. Последние обеспечивают быстрый монтаж и надежное крепление керамогранитных плит.

Приложения
Приложение 1

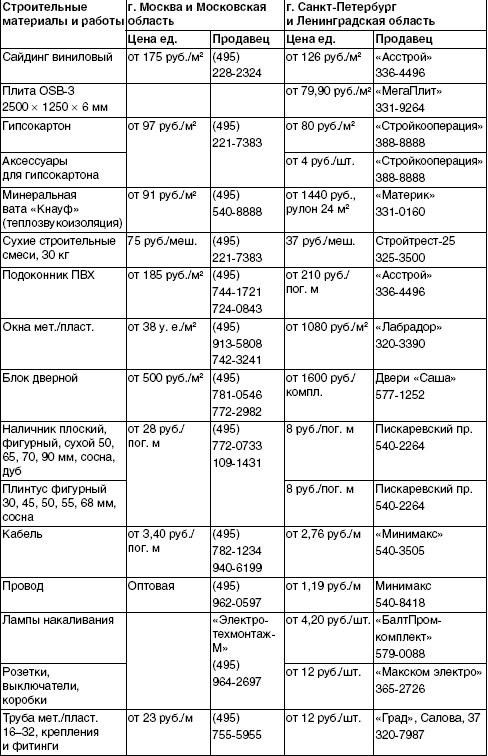

Минимизируем стоимость строительных материалов и работ на 2009 г.

Я изучил сотни различных организаций в Москве, Санкт-Петербурге, Московской и Ленинградской областях и отобрал те из них, в которых вам предложат минимальные цены на строительные материалы и работы. В таблице указаны их названия и телефоны.

Ориентируясь именно на эту информацию, а не на подрядчика, вы сможете со сравнительно небольшими затратами обустроить свой коттедж.

Обустройство и ремонт дома быстро и дешево. Коммуникации и интерьер своими руками всего за 2 месяца
Обустройство и ремонт дома быстро и дешево. Коммуникации и интерьер своими руками всего за 2 месяца
Обустройство и ремонт дома быстро и дешево. Коммуникации и интерьер своими руками всего за 2 месяца
Обустройство и ремонт дома быстро и дешево. Коммуникации и интерьер своими руками всего за 2 месяца
Приложение 2. Реальные расчеты стоимости строительных материалов для разных вариантов коттеджей к 2009 г.

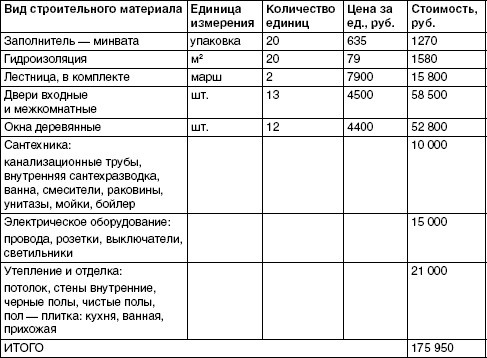

Стоимость строительных материалов для коттеджа площадью 134 м2


Обустройство и ремонт дома быстро и дешево. Коммуникации и интерьер своими руками всего за 2 месяца

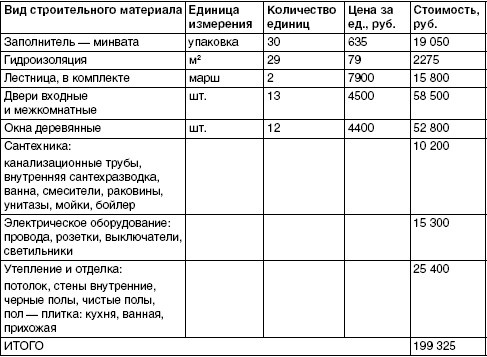

Стоимость строительных материалов для коттеджа площадью 163 м2


Обустройство и ремонт дома быстро и дешево. Коммуникации и интерьер своими руками всего за 2 месяца

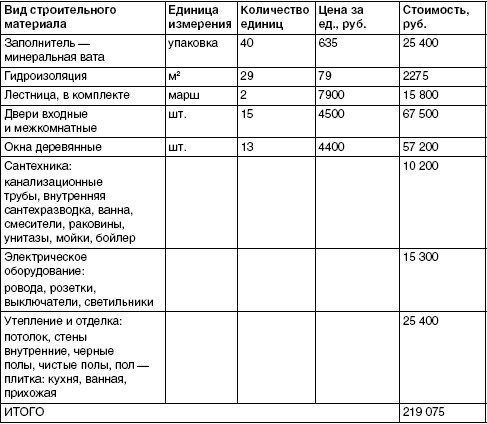

Стоимость строительных материалов для коттеджа площадью 230 м2


Обустройство и ремонт дома быстро и дешево. Коммуникации и интерьер своими руками всего за 2 месяца

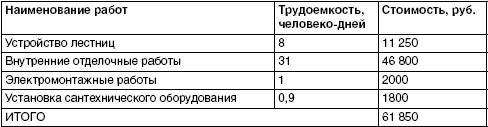

Стоимость работ для коттеджа площадью 134 м2


Обустройство и ремонт дома быстро и дешево. Коммуникации и интерьер своими руками всего за 2 месяца

Стоимость работ для коттеджа площадью 163 м2


Обустройство и ремонт дома быстро и дешево. Коммуникации и интерьер своими руками всего за 2 месяца

Стоимость работ для коттеджа площадью 230 м2
