Принцип укладки раструбов канализационных труб – навстречу сточным водам. Нужный угол определяют нивелиром.

Наклон дворовых сетей должен быть не менее 0,007. Меньший наклон влияет на скорость прохождения водостока по трубопроводу, уменьшая ее. В результате это будет приводить к отложению осадка и, соответственно, засору труб. Однако слишком большой наклон также не рекомендуется – трубы будут быстро изнашиваться. Максимально – 15 мм на 1 м.

Для прочистки труб предназначены небольшие уплотненные люки (так называемые ревизии). Место их расположения – рядом с поворотами трубопровода и соединением труб. На прямых участках ревизии располагают на расстоянии до 12 м.

Проникновению канализационных газов внутрь дома препятствуют специальные сифоны (гидравлические затворы). Устанавливают их в местах возможных вредных испарений – под умывальником, ванной, раковиной и т. д. Унитазы обычно оснащены водяными затворами, поэтому не нуждаются в установке сифонов.

Прокладка канализационных сетей может проводиться открытым либо скрытым способом. Открытым сети прокладываются в подвалах, коридорах, нежилых (технических) помещениях. Трубопроводы крепятся к стенам, колоннам, потолкам. Скрытый способ – когда трубопровод «утапливают» и заделывают в стены, строительные конструкции, землю и т. д.

Самый распространенный метод прокладки труб для канализационной и отопительной системы дома – открытый. Для этого из керамзитобетона монтируют специальные санитарно-технические кабины (блоки) (рис. 2.7).

Обустройство и ремонт дома быстро и дешево. Коммуникации и интерьер своими руками всего за 2 месяца

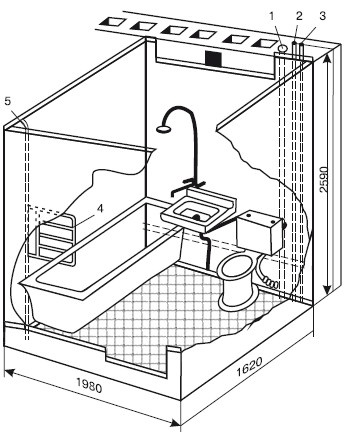

Рис. 2.7. Санитарно-техническая кабина:

1 – канализационный стояк; 2 – стояк водопровода; 3 – стояк горячего водоснабжения; 4 – регистр; 5 – отопительный стояк

Расчет внутренней канализации

Расчет внутренней канализации – необходимая и очень важная процедура, требующая особой тщательности исполнения. При этом можно пользоваться формулами, которыми рассчитываются параметры внутреннего водопровода. Однако следует обязательно учитывать тот факт, что расход сточных вод некоторых устройств (унитазы, ванны) при их наполнении будет больше расхода водопроводного стока. От этого зависит и выбор диаметра труб.

Для расхода стока (дк) до 8 л/с можно воспользоваться следующей формулой:

дк = дв + док,

где дв – водорасход, л/с, при арматуре приемников сточных вод, отводящих стоков;

док – норма расхода стоков от прибора с наибольшим расходом (в 1 с).

При расходе стока свыше 8 л/с

дк = дв.

Для трубопроводов с максимальным диаметром 150 мм скорость движения стоков должна быть от 0,7 м/с.

При расчете канализации необходимо предусматривать наполнение (h/d) – соотношение высоты уровня воды с диаметром трубы. Так, при диаметре трубы 50 или 100 мм наполнение должно быть от 0,3 до 0,5. При диаметре 125, 150 или 200 мм – от 0,3 до 0,6 (при уклоне 0,008).

Если сточные воды достаточно очищены, то диаметр труб значения не имеет. Однако наполнение должно быть около 0,8.

Кроме перечисленного, значение имеет и уклон трубопровода. При диаметре трубы 50 мм рекомендуемый уклон 0,025-0,035, при диаметре 100 мм – от 0,012 до 0,020, при диаметре 150 мм – 0,007-0,010.

Внимание

Максимальный уклон трубопровода – 0,15. Превышение допустимо для участков не более 1,5 м.

В домах, оснащенных сантехническими кабинами, рассчитывают только выпуски, объединяющие стояки.

При пересечении подземных сетей расстояние между внешними поверхностями стенок труб должно быть от 0,2 м, при наличии трубопровода – от 0,5 м.

Если канализационная сеть проходит над трубопроводом, его следует изолировать. Для этого его помещают в стальную трубу-футляр размером 3 м, по 1,5 м в каждую из сторон от участка пересечения.

Согласование документации

Завершающим этапом проектирования канализационной системы должно стать оформление проектной документации в надлежащем учреждении.

Совет

Обязательно проверьте наличие лицензии у выбранного вами проектного учреждения.

Предоставляемый вами проект должен включать:

♦ план строительства (участок, дом, хозпостройки на участке и прилегающей к нему зоне);

♦ схему проходящих коммуникационных сетей (водоснабжения, газопровода, теплоснабжения, канализации, телефонных кабелей, электрокабелей);

♦ профиль – высоту расположения канализационного трубопровода с пересекаемыми сетями.

Далее проект обязательно должен быть согласован со всеми задействованными службами и лицами (в первую очередь местным «Водоканалом», а также энергетиками, газовиками, связистами и т. д.). Приступать к его практической реализации можно только после получения разрешения на проведение земляных работ. Иначе, не зная, можно порвать под землей чужие сети соседей или организаций.

Имейте в виду, что, если сброс сточных вод вашего дома осуществляется в централизованную канализацию, вы должны заключить договор с водопроводно-канализационным хозяйством, представляющий собой обязательство оплаты услуги по сбросу сточных вод.

По окончании работ до скрытия (засыпки) траншей канализационная сеть представляется для контроля водопроводно-канализационной службе. Ее представитель проверяет соответствие сети разработанному проекту. Если все правила соблюдены, подписывается акт принятия.

Глава 3
Секреты надежного отопления

Обшие требования к отопительным системам

Уют и комфорт в доме невозможно представить себе без надежного отопления. Давайте рассмотрим виды систем теплоснабжения и попробуем определить наиболее подходящую для вашего дома.

Элементами, составляющими систему теплоснабжения домов, прежде всего являются отопительные приборы. Их функция – выработка и передача тепла от теплоносителя. Вырабатываемое тепло сообщается воздуху, который и является основным теплоносителем для всего жилого пространства дома.

Внимание

Отопительная система должна быть организована так, чтобы прием тепла внутренними помещениями дома был равен его утечке.

Необходимо иметь в виду, что для отопления индивидуальных домов в сельской местности из-за значительной удаленности потребителя тепловой энергии от источника (ТЭЦ, котельной) неприменимо централизованное теплоснабжение. В силу этого наиболее рациональными системами для отопления частных жилых строений считаются местные (рис. 3.1).
