Укладка оснований и покрытий из щебня, шлака, гравия иногда проводится в холодное время года. Это вполне возможно, но возникают определенные трудности, связанные с защитой оснований и покрытий от воздействия снега и льда.
Основания и покрытия, выполняемые из щебня высокопрочных пород, необходимо расклинивать известковым щебнем. Перед началом работ поверхность земляного полотна полностью очищается от снега и наледи. Материал основания или покрытия уплотняется и расклинивается без полива до начала смерзания. Максимальная толщина уплотняемого слоя материала – 15 см (в плотном состоянии). Основания и покрытия из активных доменных шлаков следует устраивать из частиц шлака менее 70 мм и для нижнего, и для верхнего слоя.
Во время оттепелей и перед весенним таянием снега уложенный слой необходимо очищать от снега и льда. Коррекция деформаций должна производиться только после стабилизации и просыхания грунта земляного полотна и всех слоев основания и покрытия, а также после контроля степени их уплотнения. Кроме того, возможно устройство бетонных оснований и покрытий с добавками хлористых солей.
Важными параметрами, требующими проверки при устройстве оснований и покрытий из щебня, шлака и гравия, являются качество используемых материалов, точность планировки обрабатываемой поверхности, степень уплотнения. Толщина слоя основания или покрытия определяется из расчета один промер на 2000 м2, но не менее пяти промеров на любой площади.
Покрытие садовых дорожек и площадок выполняется в четыре слоя (табл. 3.10).

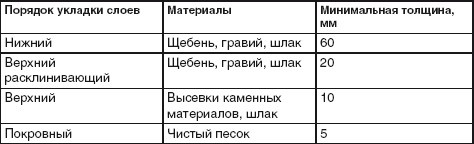

Таблица 3.10. Устройство покрытий садовых дорожек и площадок
Каждый из укладываемых слоев равномерно распределяется по поверхности и уплотняется с поливом водой.
Иногда для покрытия дорожек и площадок применяется асфальтобетон. Такие покрытия допускается укладывать лишь в сухую погоду на сухие и чистые основания. Асфальтобетонные покрытия из горячих и холодных смесей укладывают при температуре воздуха не ниже +5 °С весной и летом и не ниже +10 °С осенью, а из теплых смесей – не ниже -10 °С.
Перед укладкой каждого слоя асфальтобетонной смеси необходимо обработать нижележащий слой или основание разжиженным или жидким битумом либо битумной эмульсией из расчета 0,5 л/м2. Обработка проводится за 3-5 ч до укладки слоя. Она не требуется в тех случаях, когда слой кладется на основание, обработанное органическими вяжущими материалами, или по свежеуложенному нижнему асфальтобетонному слою.
Чтобы при укладке смежных полос асфальтобетона не образовывались швы, применяются асфальтоукладочные машины, имеющие оборудование для разогрева кромок ранее уложенных полос асфальтобетона, или же стыки устраиваются путем укладки кромки по доске.
Асфальтобетонные покрытия из горячих и теплых смесей уплотняются в два этапа. Первый этап – предварительное уплотнение легкими катками в пять-шесть проходов по одному месту со скоростью 2 км/ч, причем после двух-трех проходов осуществляется контроль ровности покрытия при помощи трехметровой рейки и шаблона поперечного уклона. На втором этапе смеси доуплотняются тяжелыми катками в четыре-пять проходов по одному месту со скоростью 5 км/ч. Показателем того, что укатка завершена, считается отсутствие волны на покрытии и следа от вальца. Необходимое количество проходов катка по одному месту устанавливается пробной укаткой. В местах, где работа катка затруднена, смесь уплотняют горячими металлическими трамбовками и заглаживают горячими металлическими утюгами. В этом случае показателем качественной укладки является отсутствие следов от ударов трамбовки на поверхности покрытия.
При устройстве асфальтобетонных покрытий необходимо контролировать температуру смеси при укладке и уплотнении, ровность и толщину уложенного слоя, достаточность уплотнения смеси, качество сопряжения кромок полос, соблюдение проектных параметров. Для определения физико-механических свойств уложенного асфальтобетонного покрытия отбираются керны или вырубки не менее одной пробы с площади не более 2000 м2.
Коэффициент уплотнения покрытия, выполненного из горячей или теплой асфальтобетонной смеси, через 10 суток после уплотнения должен быть не менее 0,93 %, а водонасыщение – не более 5 %.
Монолитные бетонные покрытия укладывают на песчаные основания, предварительно уплотненные до коэффициента плотности не ниже 0,98. Максимальная разница в отметках смежных элементов опалубки (рельс-форм) – 5 мм. Каркасы деформационных швов и прокладки устанавливают после подготовки основания, установки и выверки опалубки покрытия. Зазор между опалубкой, каркасом и прокладками должен быть не более 5 мм. Зазоры под трехметровой рейкой на поверхности спланированного основания не должны превышать 10 мм.
Ширина одной ленты неармированного бетонного покрытия допускается не более 4,5 м, расстояния между швами сжатия – не более 7 м и между швами расширения – не более 42 м. Устраивая швы, расширенные концы штырей подвижной части шва устанавливают не далее середины трубок, надетых на эти штыри. Воду и цементное молоко, которые выступают на поверхности бетона при его уплотнении, удаляют за пределы плиты покрытия. Важным моментом устройства бетонных покрытий является качественное уплотнение бетона у деформационных швов и в местах примыкания к опалубке.
Уложенный бетон укрывают и предохраняют от обезвоживания не позже 4 часов с момента укладки, после исчезновения излишков влаги с его поверхности. Защитными покрытиями могут служить пленкообразующие материалы, битумные и дегтевые эмульсии или слой песка. Если используется именно песок, толщина слоя должна быть не менее 10 см. При этом песок рассыпается поверх одного слоя битумизированной бумаги. Песок выдерживают во влажном состоянии минимум в течение двух недель.
Если деформационные швы наносятся нарезчиками с алмазными дисками, прочность бетона покрытия должна быть не менее 100 кгс/см2. Глубина нанесения швов – не менее 1/4 толщины покрытия. Деревянные рейки из швов сжатия и расширения извлекаются не ранее чем через две недели после устройства покрытия. При изъятии реек нельзя допускать поломки кромок швов.
Швы заполняются мастиками после расчистки и просыхания бетона шва. Для этого следует применять горячие мастики следующего состава: 80 % битума (марок БНД-90/130 и БНД-60/90) и 20 % минерального порошка-заполнителя, который вводится в разогретый битум при приготовлении мастики. Мастики приготавливают централизованно и транспортируют к месту использования в утепленной таре. Температура разогрева битума для приготовления мастик, а также мастик во время их укладки должна составлять +160-180 °С.
Согласно требованиям СНиП при среднесуточной температуре воздуха ниже +5 °С и минимальной суточной температуре воздуха ниже 0 °С бетонирование покрытия и основания следует выполнять по монолитным и железобетонным конструкциям. По покрытию, уложенному в зимнее время, недопустимо движение транспорта весной в течение месяца после оттаивания покрытия, если бетон не подвергался искусственному подогреву до полного набора прочности.
