Покрытия из сборных бетонных и железобетонных плиток для проездов, тротуаров и площадок укладывают под уклон на подготовленное заранее основание. Начинают укладку с маячного ряда, располагаемого по оси покрытия или по его краю в зависимости от направления стока вод. Укладку следует вести от себя, перемещая плитоукладочные машины по уложенному покрытию. Посадка плиток на песчаное основание выполняется при помощи вибропосадочных машин, а прикатка – транспортными средствами до исчезновения видимой осадки плиток. Уступы в стыках смежных плиток не должны превышать 5 мм. Швы между плитками заполняют герметизирующими материалами непосредственно после окончания посадки плит.
Дорожки и тротуары не шире 2 м, не рассчитанные на воздействие восьмитонной осевой нагрузки от транспортных средств, могут покрываться сборными бетонными и железобетонными плитками (рис. 3.5), которые укладываются на песчаное основание, имеющее боковой упор из грунта и уплотненное до коэффициента плотности не ниже 0,98. Минимальная толщина песчаного покрытия под сборные плитки из бетона и железобетона – 3 см. Необходимо контролировать полное прилегание плиток при их укладке и отсутствие просветов основания при проверке его шаблоном или контрольной рейкой.

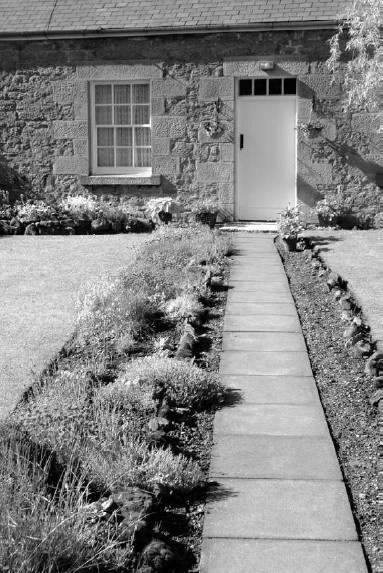

Рис. 3.5. Дорожка из бетонных плиток
Плотное прилегание плиток к основанию обеспечивается осадкой их при укладке и погружением плитки в песок основания на глубину до 2 мм. Швы между плитками должны быть не более 15 мм, а вертикальные смещения в швах между плитками – не более 2 мм.
Качество укладки цементобетонных покрытий оценивается с помощью следующих критериев:
♦ плотность и ровность основания;
♦ правильность установки опалубки и устройства швов;
♦ толщина покрытия (путем взятия одного керна с площадки не более 2000 м2);
♦ режим ухода за бетоном;
♦ ровность покрытия и отсутствие на его поверхности пленок цементного молока.
Бортовые камни устанавливаются на грунтовом основании, уплотненном до коэффициента плотности не ниже 0,98, или на бетонном основании. Для бетонного основания требуется присыпка грунтом с наружной стороны или укрепление бетоном. Борт должен повторять проектный профиль покрытия. Недопустимы уступы в стыках бортовых камней в плане и профиле. В местах пересечения проездов и садовых дорожек устанавливаются криволинейные бортовые камни. Устройство криволинейного борта радиусом 15 м и менее из прямолинейных камней не допускается. Швы между камнями не должны превышать 10 мм. Раствор для заполнения швов должен приготовляться на портландцементе марки не ниже 400 и иметь подвижность, соответствующую 5-6 см погружения стандартного конуса.
Отмостки по периметру зданий должны плотно примыкать к цоколю здания. Уклон отмосток должен быть не менее 1 % и не более 10 %.
В местах, где применение механизмов затруднительно, основание под отмостки уплотняется вручную. Работа продолжается до исчезновения отпечатков от ударов трамбовки и прекращения подвижек уплотняемого материала. Наружная кромка отмосток в пределах прямолинейных участков не должна иметь искривлений по горизонтали и вертикали более 10 мм. Бетон, применяемый для отмосток, по морозостойкости должен отвечать требованиям, предъявляемым к дорожному бетону.
Ступени наружных лестниц должны изготавливаться из бетона марки не ниже 300 и с морозостойкостью не менее 150 циклов, а также иметь уклон не менее 1 % в сторону вышележащей ступени и вдоль ступени.
Благоустройство границ участка
Ограждение участка можно выполнить в виде живой изгороди, высадив один или несколько рядов кустарника и, при желании, деревьев, либо в виде забора из древесины, сборных железобетонных элементов, металлических секций, кирпича (рис. 3.6).

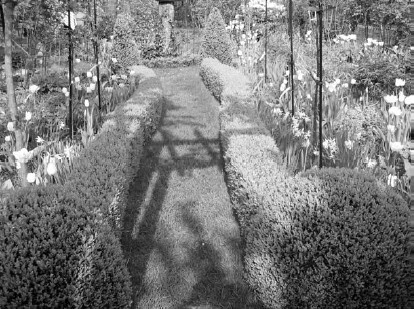

Рис. 3.6. Живая изгородь
Устройство живой изгороди начинают с высадки одного ряда кустарника в заранее подготовленные траншеи шириной и глубиной не менее 60 см. Для каждого последующего ряда кустарника необходимо увеличивать ширину траншей на 25 см. В состав многорядной живой изгороди могут быть включены деревья, а также заполнения из проволоки на стойках. Подробнее об устройстве живых изгородей читайте в разделе «Озеленение участка».
Постоянные и временные ограды устанавливают с учетом технологических требований. Осевые линии ограды закрепляют на местности установкой створных знаков, долговременность которых определяется исходя из конкретных условий стройки. Траншея под цоколь ограды должна быть открыта механизированным способом с запасом по ширине до 10 см в обе стороны от оси и на 10 см глубже, чем отметка положения низа цоколя (для устройства дренирующего слоя). Длину захватки открываемой траншеи устанавливают с учетом осыпания грунта ее стенок. Ямы под стойки ограды следует бурить на 10 см глубже, чем глубина установки стоек. Это позволит установить верх стоек по одной горизонтальной линии на возможно больших по длине участках, устроить дренирующую подушку и исключить необходимость ручной подчистки дна ямы. Глубина ям зависит от качества грунта: в глинах и суглинках она должна быть не менее 80 см, а в песках и супесях – не менее 1 м.
Дренирующий материал в ямах и траншеях должен быть уплотнен. Песок уплотняется поливом, гравий и щебень – трамбованием до состояния, при котором прекращается подвижка щебня и гравия под воздействием уплотняющих средств. В песчаных и супесчаных грунтах дренирующие подушки под цоколи и стойки оград не делаются.
Ограды на стойках, устанавливаемых без бетонирования подземной части, следует устраивать сразу после установки стоек. Ограды на железобетонных или металлических стойках, устанавливаемых с бетонированием подземной части, следует устраивать не ранее чем через две недели после бетонирования низа стоек.
Деревянные стойки для оград должны иметь диаметр не менее 15 см и длину не менее 2,5 м. Погружаемая в землю часть стойки не менее чем на 1 м обмазывается разогретым битумом или обжигается на костре до образования угольного слоя. Эти меры позволят предохранить дерево от загнивания. Верхняя часть стойки должна быть заострена под углом 120°.
Стойки без башмаков следует устанавливать в ямы диаметром 30 см и засыпать смесью грунта и щебня или гравия. В процессе засыпки материалы послойно утрамбовываются. На уровне поверхности земли стойку необходимо обсыпать конусом из грунта высотой до 5 см.
Стойки, укрепляемые в грунте посредством бетонирования подземной части, следует бетонировать только после выверки их положения по вертикали и в плане. Максимальное отклонение стоек в обоих случаях – 10 мм.
Возведение оград из проволоки, натягиваемой на стойки, начинают с установки угловых диагональных и крестовых связей между стойками. Крестовые связи устанавливаются не более чем через 50 м.
