Водяной теплый пол экономичнее при больших площадях обогрева, чем электрический пол.
Водяной теплый пол немного сложнее и дороже в установке, чем электрический (особенно если применять электрические нагревательные маты).
Питание для электрического теплого пола есть и в самых труднодоступных местах, а вот подвести воду от котла бывает довольно непросто и экономически невыгодно.
Основные элементы водяного теплого пола
Классический «пирог» для укладки водяного теплого пола
Устройство водяного теплого пола практически ничем не отличается от устройства электрического пола. Обычно на железобетонное перекрытие укладывается утеплитель толщиной 3–5 см (пенопласт, чаще всего экструдированый пенополистирол). Пенопласт накрывают пленкой и сверху формируют стяжку толщиной 3 см. В эту стяжку монтируют трубки теплого пола. В качестве трубок используются металлопластиковые трубы. Их довольно легко монтировать и соединять между собой, они имеют достаточную гибкость.
Но применение классической системы формирования «слоеного пирога» для укладывания водяного теплого пола иногда становится невозможным, например в тех случаях, когда уже невозможно поднять пол на требуемую высоту стяжки. Тогда можно применить альтернативную укладку труб для теплого пола.
Бетонный «пирог»
Используются металлопластиковые трубы диаметром 12, 16, 17, 20 мм. Трубки заливаются бетоном.

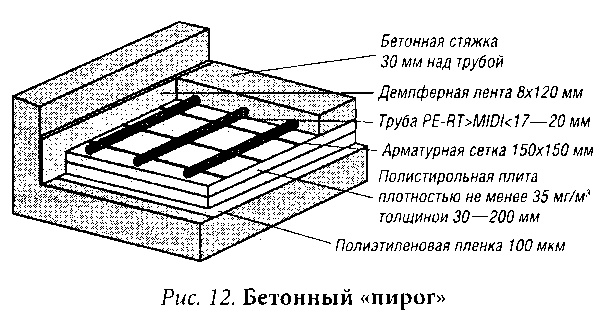

На железобетонное перекрытие укладывается пленка (гидроизоляция), на нее — теплоизоляционная плита. На теплоизоляционный слой укладывается арматурная сетка, на которой крепится система металлопластиковых трубок 0 17–20 мм. Все это закрепляется с помощью демпферной ленты, которая служит для компенсации теплового расширения бетонной стяжки, и сверху заливается слоем бетона толщиной 30 мм (рис. 12).
Настильный «пирог»

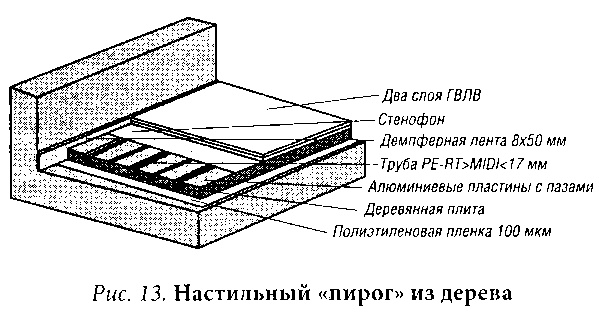

Такая конструкция используется, если нет возможности делать толстую бетонную стяжку. Основное отличие от бетонной стяжки — использование вместо бетона специальной алюминиевой пластины (рис. 13). Шаг укладки — 150–300 мм. Сверху обычно укладывают паркет, керамическую плитку, линолеум.

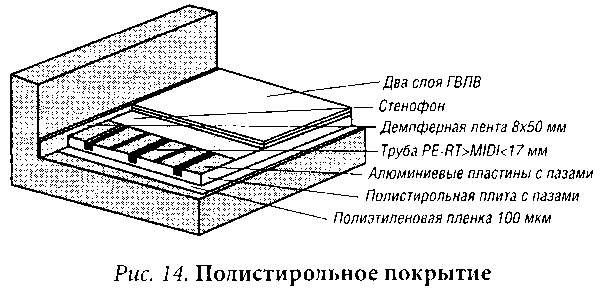

Разновидностью настильного «пирога» из дерева можно считать конструкцию теплого пола с использованием полистирольной плиты вместо деревянной (рис. 14).
Особое внимание при использовании водяного теплого пола стоит обратить на качество проектных решений и монтажных работ. Очевидно, что возможность протечек и повреждения труб в этом случае следует свести к минимуму.
ЭЛЕКТРИЧЕСКИЙ ТЕПЛЫЙ ПОЛ
Электрический подогрев пола (теплый пол) способен стать как основной, так и дополнительной (используемой совместно с другими нагревательными приборами) системой отопления, которую можно включить в любое время года, независимо от распорядка работы коммунальных предприятий. Источником тепла является нагревательный кабель. Он превращает пол в большую панель, равномерно излучающую тепло (рис. 15).
Кабель подключают к автоматическому терморегулятору (термостату), управляющему температурой воздуха в помещении. Этот прибор закрепляется на стене и является единственной видимой частью системы. Сведения о температуре в помещении поступают к нему от термодатчика, установленного в специальной гофрированной трубке (чтобы его можно было поменять при поломке) в плоскости заделки кабеля, непосредственно в корпусе терморегулятора или в любом удобном для хозяина месте.
В качестве основной система используется обычно в отдельно стоящих зданиях (коттеджах, дачах),
в том числе тех, которые невозможно подключить к центральному отоплению.
В зависимости от выбранной комплектации кабельная система обогрева обеспечит:
□ обогрев помещения с автоматическим регулированием температуры воздуха;
□ подогрев пола с автоматическим регулированием температуры. При этом необходимая температура легко и просто устанавливается на соответствующем регуляторе.
Нагревательный кабель монтируют в массиве пола, который превращается в источник тепла, а его поверхность — в большую рабочую панель, равномерно излучающую идеально комфортное для человека тепло. При этом температура пола вследствие равномерного распределения кабеля по всей его площади лишь на несколько градусов превышает температуру воздуха. Это существенно отличает кабельную систему обогрева от традиционных систем отопления, и ее применение гарантирует ряд существенных преимуществ по сравнению с ними.
Рис. 15. Типичная конструкция теплого пола
Отсутствуют радиаторы, подводящие трубопроводы, вентили, котлы и другое оборудование, портящее внешний вид. Отсутствуют раскаленные и просто горячие поверхности, при прикосновении к которым можно получить ожог. Появляется полная свобода расстановки мебели и внутреннего дизайна помещения, т. к. под установку радиаторов не теряется полезная площадь.
При использовании традиционных водяных или электрических радиаторов происходит конвективный теплообмен воздуха со строго ограниченной по площади поверхностью сосредоточенных источников тепла. Нагретый ими около пола воздух устремляется вверх. В результате возникают достаточно интенсивные потоки воздуха в виде прохладного сквозняка у ног и перемещения теплого воздуха у потолка.
Благодаря оптимальному с теплотехнической точки зрения расположению нагревательного элемента в полу создается комфортный для человека перепад температуры воздуха по высоте помещения и возможность с помощью автоматического регулятора снизить среднюю температуру в нем на 2–3 °C. Это означает снижение расхода тепла на обогрев на 18–20 %.
Система полностью автоматизирована и включается сразу же, как только температура воздуха в помещении (или пола — в зависимости от типа примененного регулятора) опускается ниже заданного значения.
Полная автономность в выборе температуры помещений дома позволяет дополнительно снизить расход тепла.
Кабельная система обогрева как дополнительная может быть использована и в помещениях с уже существующими системами отопления.
Одна и та же система обогрева может служить для обогрева одновременно двух или более рядом расположенных помещений при регулировании температуры в одном из них.
Система обогрева
В состав системы обогрева входят:
