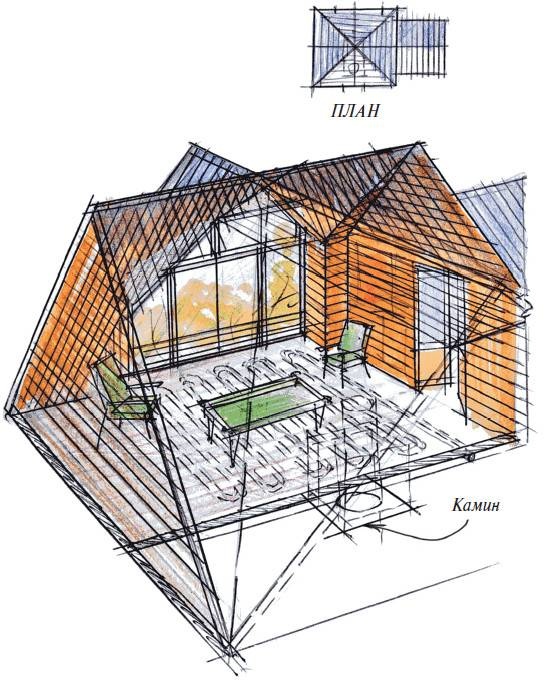

Мансарда/бильярдный зал. Трубы отопления в пол
В последнее время одним из возможных видов отопления мансарды стало устройство водяного или электрического отопления в полу. В качестве теплопередающих элементов используются полиэтиленовые трубы из сшитого полиэтилена или металлопласта. Эти трубы монтируются под напольным покрытием. Теплые водяные полы являются сложной инженерной системой, включающей в себя котел, расширительный бачок, коллектор, циркуляционный насос, термостат.
Расширительный бачок открытого или закрытого типа, необходимый для компенсации воды в системе при расширении и сжатии. Не менее важный и необходимый элемент в такой структуре – устройство теплогидроизоляции, которая гарантирует сохранение полученного тепла, одновременно равномерно распределяя и возвращая его к поверхности пола. Благодаря этому пол становится надежным источником комфортного обогрева мансарды. С помощью распределителя и управляющего блока водяной системы осуществляется регулирование нагрева воды, смешивание, поступающей от котла или другого источника нагрева и возвращающейся из системы теплого пола воды.
Более эффективной и экономически оправданной работа водяной системы, расположенной в полу, будет в том случае, когда терморегулятор объединяется с таймером. Это позволит обеспечить работу системы по заданной программе на день или на несколько дней вперед.
Конструктивно такую систему желательно монтировать при новом строительстве дома или при реконструкции его перекрытий, что дает возможность качественно и надежно распределить трубы отопления, которые устанавливаются поверх толстого слоя утеплителя (от 50 до 150–200 мм). Перед укладкой труб поверхность теплоизоляционного слоя заливается выравнивающей стяжкой. Следующий этап – слой бетона, в котором утапливаются теплоизлучающие трубы.
Завершением отопительного «слоеного пирога» может служить пароизоляция и материал покрытия чистого пола (паркет, ламинат, керамическая плитка, линолеум и т. д.).
При монтаже теплого пола можно избежать применения бетона – «сухая система». В этом случае раствор бетона заменяют специальные металлические пластины с желобком, в которых закрепляются трубы. Их случайное смещение исключается. Поэтому укладка на их поверхность подложки и материала чистого пола гарантирует полу надежную эксплуатацию и равномерный обогрев.
Одним из возможных источников отопления мансарды могут быть печи-камины, процесс горения в которых позволяет не только обогревать помещение, но и служит элементом декоративного дизайна интерьера.

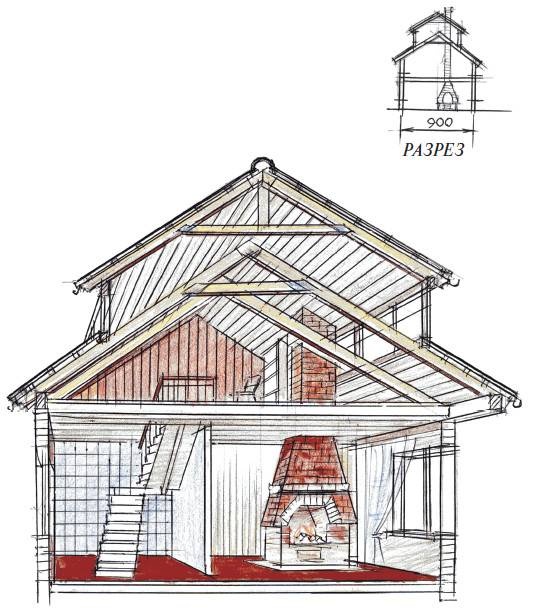

Мансарда с приподнятой крышей, с открытой конструкцией стропил
В настоящее время разработано большое количество конструкций таких источников тепла и элементов декора. По месту установки камины разделяются на фронтальные, угловые и центральные. Каждый из них имеет свои преимущества и особенности в зависимости от места в интерьере. Большая часть выполнена из кирпича, но есть печи-камины, изготовленные из чугуна или жаропрочной стали, вес которых значительно меньше кирпичных моделей. Корпус облицован керамической плиткой, что служит дополнительным декором и украшением интерьера. Последнее обстоятельство очень важно, так как небольшая нагрузка от чугунного камина на перекрытия второго этажа не потребует значительного усиления конструкции.
Не менее важно то, что камин из металла занимает небольшую площадь и обладает меньшим весом, чем другие виды каминов из кирпича. Его габариты могут быть в пределах 500–900 мм шириной, а высота 900–1200 мм. Благодаря компактным размерам установка такого источника тепла не представляет особых трудностей.
Дымоходная труба, которая устанавливается либо сверху, либо сбоку (сзади) очага, не играет особой роли в общей композиции камина. В отдельных случаях ее декоративная роль может быть «усилена». Тогда труба и камин превращаются в единый целый блок, работающий на все внутреннее пространство мансарды.
Особенность металлических каминов заключается в способности быстро нагревать помещение – не более 45–60 минут (за счет обогрева воздуха внутри помещения (конвекция), и в тоже время камин быстро остывает, не понижая температуры воздуха в помещении. Воздух поступает в пространство между внешним облицовочным кожухом и топкой через нижние отверстия, обтекая топку, нагревается, затем выходит из верхних отверстий, заполняя помещение. Таков механизм работы конвекционного камина.
Помимо этого, в мансарде можно с успехом использовать печь «Булерьян», основанную также на принципе конвекции воздуха.
Устанавливая камин на деревянные перекрытия, желательно в месте установки усилить перекрытие с помощью дополнительных деревянных балок, а непосредственно под камином уложить лист многослойной фанеры, а сверху лист жести, таким образом провести противопожарные мероприятия во избежание перегрева конструкций и с целью равномерного распределения нагрузки.
Как показывает практика эксплуатации, наиболее экономичным и безопасным решением отопления мансарды может быть электрокамин. Он легок по весу, прост в монтаже и эксплуатации.
Последние разработки в области отопления зданий, включая мансардные помещения, связаны с приборами прямого электрического отопления. Они зарекомендовали себя как наиболее универсальные и экономичные. Круг их использования широк и разнообразен. Они могут применяться не только как стационарная основная система отопления, а также и для локального или дополнительного обогрева различных по назначению помещений.
При этом зачастую достигается значительная экономия средств не только за счет сокращения расхода электроэнергии, но также и простоты монтажа инфракрасных обогревателей.
Вариант отопления с помощью ИФ-обогревателей
Принцип их работы базируется на поглощении теплового излучения другими телами-предметами. При поглощении тепловых инфракрасных лучей любой предмет нагревается и начинает отдавать тепло окружающей среде.
При конвекционном отоплении теплый воздух вверху, а холодный внизу. Эта особенность важна для дачного и коттеджного строительства. Разница температур между полом и потолком достигает 6–7 °C. При инфракрасном отоплении температура у поверхности пола выше, чем у потолка.
За счет снижения затрат на отопление потолочной части инфракрасное отопление для жилых помещений на 20–25 % экономичнее конвекционного.
Для мансардных помещений наиболее экономичны инфракрасные электрические обогреватели потолочного крепления, смонтированные в прямоугольном металлическом корпусе. У всех обогревателей в целях пожарной безопасности между корпусом и нагревательным модулем размещается пожаростойкий теплоизолятор.
