Конструкция фундамента
Как уже говорилось, выбор конструкции фундамента — вопрос чрезвычайно важный, в первую очередь зависящий от характеристик грунта на участке.
ПРИМЕЧАНИЕ
Фундамент любой конструкции можно устроить так, чтобы его нижняя часть располагалась ниже глубины промерзания грунта. Этот вариант стоит несколько дороже, чем незаглубленный фундамент, зато свойства грунтов на такой глубине известны, их изменения предсказуемы, и фундамент получается гораздо более надежным и долговечным. Однако во многих случаях стремление возвести заглубленный фундамент требует лишних расходов, которых вполне можно избежать.
В зависимости от технологии строительства фундаменты разделяются на монолитные и сборные.
По конструкции фундаменты могут быть:
♠ столбчатыми;
♠ свайными;
♠ ленточными;
♠ сплошными (монолитными).
Столбчатый фундамент
Столбчатый фундамент предполагает возведение столбов под каждой колонной в углах здания и местах пересечения стен, а также в местах со значительной нагрузкой (рис. 4.1).

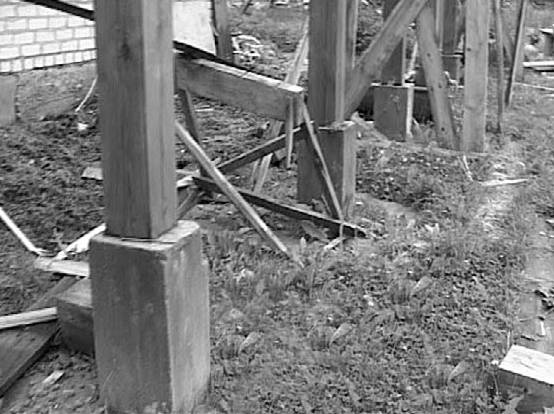

Рис. 4.1. Столбчатый фундамент
Это самый простой в изготовлении тип фундамента. Он применяется для строительства домов с легкими деревянными, рублеными и каркасно-щитовыми стенами.
Для сооружения такого фундамента в грунте бурят прямоугольные или круглые скважины, которые заполняют бутобетоном или укрепляют несколькими прутьями арматуры, а затем заливают бетоном до уровня грунта.
ВНИМАНИЕ
Глубина скважины должна располагаться ниже уровня промерзания грунта.
Выше уровня грунта сооружается столб из кирпича. Можно также применять различную опалубку (съемную, несъемную, разъемную) и отливать столб из бетона при заполнении скважины. Расстояние между столбами должно быть 1,5–2 м (для совсем легкого здания, например для одноэтажного щитового дачного домика, это расстояние можно увеличить до 3 м) по всему периметру здания.
При этом обязательна установка столбов в местах пересечения несущих стен (рис. 4.2).

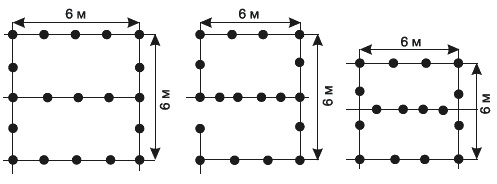

Рис. 4.2. Варианты расстановки столбов
В последнее время при индивидуальном строительстве стало популярным применять ТИСЭ (Технология индивидуального строительства и экология). Однако различие между традиционным способом сооружения и столбчатого фундамента и ТИСЭ заключается лишь в том, что во втором случае скважина для формирования столба расширяется книзу, подобно груше. Считается, что такое расширение увеличивает прочность столба. Тем не менее скептики утверждают, что и обычной прямоугольной или цилиндрической сваи вполне достаточно.
При сооружении свай (столбов) фундамента следует внимательно относиться и к армированию, и к качеству кладочного раствора. При неудачной подводке столбчатого фундамента под строение дом может упасть. Причины этого просты: столбы недостаточно заглублены в землю, армирование столбов отсутствует (многим кажется, что вполне достаточно бетона), кладочный раствор крошится при перепадах температуры и в конце концов кирпич (верх сваи) отрывается от бетонного основания. Такие ошибки допускаются в основном при строительстве небольших дачных домиков и сараев: строение кажется легким, а грунт — надежным.
Обычно столбы фундамента ничем не связаны (если не считать лаг, которые на них лежат), и морозное пучение, а также подвижки грунта приводят к тому, что сваи начинают «гулять». В результате все строение накреняется, а иногда и падает. Во избежание подобных проблем рекомендуется применять перевязку — рындбалку. Она располагается или на поверхности грунта, или с небольшим заглублением (в этом случае под ней необходимо устроить песчаную «подушку»), при этом производится единое армирование (перевязка арматуры) в балке и свае. Рындбалка существенно повышает надежность столбчатого фундамента — на нем можно возводить даже кирпичные дома при условии, что стены достаточно тонкие. Однако построить фундамент с рындбалкой гораздо сложнее, чем обычный столбчатый, а стоимость его намного выше.
Итак, к плюсам столбчатого фундамента относятся его дешевизна и надежность (если все сделано правильно!). Он не требует гидроизоляции и отмостки (все пространство между сваями проветривается и дополнительный отвод воды не нужен), а также отделки цоколя.
Однако такой фундамент можно применять только на легких грунтах, которые не подвержены горизонтальным подвижкам и морозному пучению. Кроме того, при столбчатом фундаменте можно забыть о погребе и подвале.
Свайный фундамент
По внешнему виду свайный фундамент близок к столбчатому. Фактически при его устройстве столбы (сваи) устанавливают по всей площади основания дома в определенном порядке. Однако столбы объединяют ростверком (железобетонной или бетонной плитой), что многократно повышает надежность и несущую способность свайного фундамента по сравнению со столбчатым.
Свайный фундамент используют при строительстве на нестабильном грунте. Для его сооружения бурят скважины, в которые помещают трубы, а сверху заливают бетон. Можно также взять готовые сваи (столбики с заостренным концом; они бывают стальные, деревянные, железобетонные, винтовые) и вбить в грунт до твердого основания, минуя подвижные, нестабильные слои.
ПРИМЕЧАНИЕ
Самыми дешевыми являются деревянные сваи — прямые бревна диаметром от 30 см. Однако они подвержены гниению, несмотря на соответствующую обработку. Наиболее долговечны железобетонные и бетонные сваи.
Сваи погружают в грунт различными способами: просто забивают, применяют вибропогружение, вдавливают, завинчивают. Отмечу, что в любом случае вам потребуется специальная техника.
Наибольшей популярностью пользуются свайные винтовые фундаменты. Винтовая свая представляет собой стальную трубу с заостренным наконечником. Такие сваи не обязательно ввинчивать в грунт на одинаковую глубину, что позволяет использовать их на грунтах с разной несущей способностью и на неровных участках без дополнительных затрат на выравнивание площадки по горизонтали.
Ленточный фундамент
Ленточный фундамент — массивная, монолитная железобетонная конструкция (полоса с надстройкой из кирпича), идущая по периметру здания (рис 4.3). Для деревянных и небольших каменных домов, строящихся на слабопучинистых грунтах, используется мелкозаглубленный ленточный фундамент (глубина залегания ленты — 50–70 см и даже менее). Если же речь идет о возведении дома с тяжелыми стенами и (или) перекрытиями либо об устройстве под домом подвала или гаража, то применяется заглубленный ленточный фундамент.
