Количество кирпича и раствора, необходимое для 1 м3 кирпичной кладки, приводится в табл. 5.3.

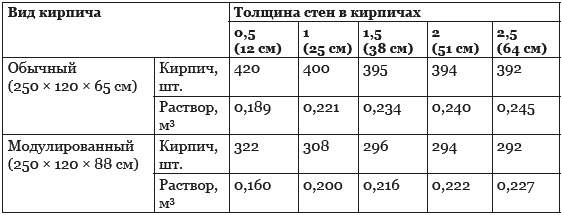

Таблица 5.3. Расход кирпича и раствора на 1 м3 кирпичной кладки

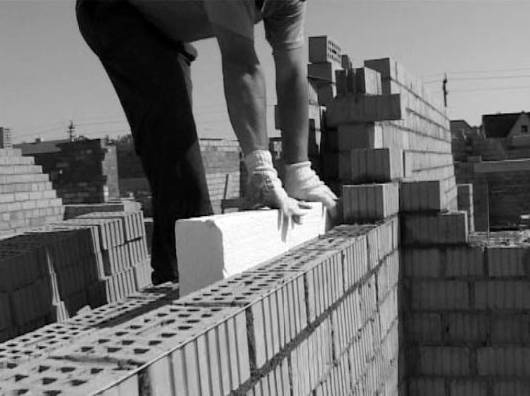

Рис. 5.20. Кладка с прокладыванием в качестве утеплителя пенополистирольных плит
Кладку из кирпича начинают с закрепления порядовок. Порядовка — это рейка длиной 2–3 м с нанесенными делениями, соответствующими толщине горизонтального ряда кладки: 77 мм для обычного кирпича и 100 мм для модулированного (утолщенного). Этот размер состоит из толщины кирпича (65 или 88 мм) и толщины шва (12 мм). К порядовкам крепится шнур-причалка, по которому выверяется горизонтальность рядов кладки (рис. 5.21).

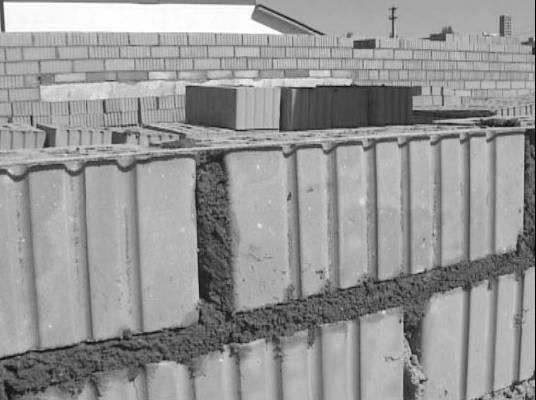

Рис. 5.21. По шнуру-причалке выверяется горизонтальность рядов кирпичной кладки
Порядовки располагают по периметру дома на углах, в местах пересечений и примыканий стен, а также на прямых участках стен на расстоянии 5–6 м одна от другой и выверяют по отвесу и уровню или нивелиру. Шнур-причалку натягивают на каждый ряд на 3–4 мм выше уровня его верха. При кладке протяженных участков сначала через каждые 4–5 м выкладывают маяки — участки кладки высотой пять-шесть рядов. Маяки выкладывают в виде убежной штрабы, то есть плавно сбегающей кладки. Вообще штраба — это участок, который выкладывается перед перерывом в работе.
Кладку очередного ряда начинают с раскладывания (расстилания) раствора. Раствор расстилают «грядкой» толщиной 20–25 мм, шириной 70–80 мм (для ложкового ряда) или 200–220 мм (для тычкового). Это обеспечит толщину шва 10–12 мм. При кладке с заполнением швов «грядка» не доходит до лицевой поверхности стены на 10 мм, при кладке «впустошовку» (шов не заполнен на глубину 10–15 мм, считая от лицевой поверхности стены) — на 20–30 мм. Перед укладкой раствор перемешивается. Уложенный ровным слоем раствор разравнивается кельмой. Окончательное разравнивание проводится в процессе кладки.
Кладку выполняют в такой последовательности. Кирпичи раскладывают на стене, раствор расстилают под наружную версту и укладывают ее. Затем то же самое проделывают для внутренней версты. Если возводится стена с использованием внутреннего утеплителя (пенопласта), его укладывают между выложенными верстами и засыпают керамзитом.
Почему в качестве внутреннего утеплителя для кирпичных стен используется именно пенопласт? Это самый дешевый и эффективный утеплитель. Он на 98 % состоит из воздуха, заключенного в миллиарды микроскопических тонкостенных шариков из вспененного полистирола. Пенопласт, не разрушаясь, выдерживает температуры от -180 до +110 °C. Он обладает высокой химической стойкостью, нейтрален к распространенным агрессивным веществам, таким как солевые растворы, известь, цемент, гипс, ангидрид, щелочи, разведенные и слабые кислоты, мыло, соли, удобрения, битум, силиконовые масла, спирты, клеящие и водорастворимые краски. Пенопласт не растворяется и не набухает в воде, практически не впитывает влагу, долговечен и стоек к гниению. Он не создает питательной среды для грибков и бактерий. Кроме того, пенопласт характеризуется отличными показателями по теплоизоляции.
Каменная кладка в неблагоприятных климатических условиях.
Разнообразие климатических зон предполагает различные неблагоприятные погодные условия, затрудняющие строительство.
Высокие температуры при низкой влажности представляют для строителей определенное неудобство: работать, когда припекает солнце, не слишком хочется, да и существует опасность получить солнечный или тепловой удар. Каменную кладку в таких условиях следует оберегать от пересыхания. Для этого керамический кирпич перед укладкой погружают в воду или смачивают каким-либо другим способом. При перерывах в работе верхний ряд кладки не покрывают раствором, а при возобновлении работы поливают водой. Чтобы защитить кладку от пересыхания, ей нужно устроить укрытие от солнечных лучей.
С отрицательными температурами бороться сложнее — тут укрытием не обойтись. На сей раз главная проблема заключается в точке замерзания воды, которая равняется 0 °C. Как только температура воздуха становится отрицательной, вода, которая используется в качестве связующего элемента раствора, немедленно превращается в лед. Гидратация цемента и твердение раствора в кладке прекращаются. Кроме того, увеличивается объем раствора (примерно на 9 %), он становится рыхлым и менее прочным. Влага из теплого раствора, соприкасаясь с холодной поверхностью камня, образует тонкую пленку из воды или даже льда, и прочного сцепления камня с раствором не происходит. В известковом растворе при замораживании твердение тоже прекращается из-за происходящих физико-химических и химических процессов.
Чтобы при минусовой температуре можно было продолжать строительство, используются специальные приемы кладки, в частности применение противоморозных добавок, электропрогрев и кладка замораживанием.
Кладка замораживанием производится на открытом воздухе. Камни не подогреваются, но с них счищается снег и наледь. Раствор перед использованием подогревается. На морозе раствор замерзает и в таком состоянии находится до тех пор, пока температура окружающей среды не повысится (весной или при искусственном обогреве). Однако итоговая прочность кладки не всегда становится такой, как могла бы быть, если бы раствор не был заморожен. Это зависит от вида, марки раствора и температурных условий.
Каменные конструкции при оттаивании имеют склонность к деформированию, так как в этот период раствор сжимается вышележащими слоями кладки. В результате стены дают осадку (до 2 мм на 1 м высоты кладки). Такая осадка не представляет опасности, если она равномерна по всему сечению конструкции. Но и в естественных условиях, и при искусственном отогреве она происходит неравномерно. Поэтому обеспечивать прочность и устойчивость конструкций необходимо как в процессе кладки, так и до оттаивания раствора.
Технология кладки при низких температурах имеет свои особенности. Кирпич, как и другие стеновые материалы, перед укладкой очищают от снега и наледи. Раствор доставляют к месту укладки подогретым либо изготавливают на месте, используя подогретую воду (до 80 °C) или подогретый песок (до 60 °C) (табл. 5.4).

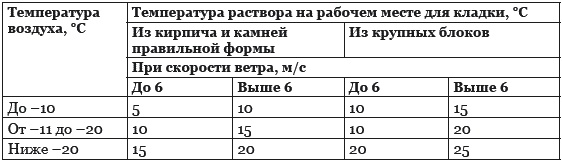

Таблица 5.4. Температура кладочного раствора при низкой температуре воздуха
ВНИМАНИЕ
Если готовый раствор остыл, его нельзя разбавлять горячей водой. Это лишь добавит замерзшему раствору пор, заполненных льдом, и при оттаивании он не наберет необходимой прочности. Если раствор замерз до начала схватывания, его нужно возвратить на растворный узел для переработки.
