Раствор наносят небольшими порциями — на два-три кирпича, — чтобы он не успевал смерзнуться. Кирпич и керамические камни укладывают с соблюдением толщины швов, установленной для летней кладки (горизонтальные — 10–15 мм, вертикальные — 8–15 мм). Если работа на какое-то время прерывается, необходимо следить за тем, чтобы вертикальные швы верхних рядов кладки были заполнены раствором. Выложенные конструкции укрывают толем или кирпичом без раствора.
Существуют специальные приемы, позволяющие повысить общую устойчивость кладки:
♠ укладка стальных связей в углах, местах примыкания и пересечения стен;
♠ установка плит междуэтажного перекрытия после завершения кладки этажа и анкеровка их со стенами;
♠ укладка стальных анкеров, связывающих колонны каркаса со стенами производственных зданий;
♠ армирование кирпичных столбов и простенков.
Высоту проемов делают на 5 мм больше, чем при летней кладке, что компенсирует осадку конструкции в результате оттаивания.
До того как раствор начинает оттаивать, следует принять меры, позволяющие разгрузить или усилить конструктивные элементы кладки.
Чтобы разгрузить простенки, в проемах в распор устанавливают стойки на клиньях. По мере осадки конструкции положение стоек можно будет регулировать. Иногда используют металлические стойки с домкратными опорами. Чтобы уменьшить нагрузки от прогонов, под их концы подводят стойки, также опирающиеся на деревянные клинья. Для увеличения несущей способности и обеспечения устойчивости столбов и простенков устанавливают стальные обоймы или инвентарные хомуты из металлических уголков, стянутых болтами. Высокие простенки раскрепляют двусторонними сжимами, а отдельно стоящие стены высотой, более чем в пять раз превышающей их толщину, временно закрепляют с помощью двусторонних подкосов.
Кроме того, следует исключить нагрузки, не предусмотренные проектом, то есть убрать различный мусор и строительные материалы.
Когда кладка начинает оттаивать, временные крепления снимают, но не сразу, а через некоторое время, как минимум через 12 суток. Выполняя кладку замораживанием, следует помнить, что, как только раствор замерзнет, исправить дефекты возможности уже не будет. Необходимо строго контролировать качество работ и максимально быстро исправлять недостатки.
Самые распространенные противоморозные добавки — поташ и нитрит натрия. Хлористые соли кальция и натрия повышают способность кладки впитывать влагу и вызывают появление на ее поверхности высолов. Применяются они чаще всего для кладки подземных бутовых и бутобетонных фундаментов, наружных стен, а также в случаях, когда к отделке поверхности не предъявляется повышенных требований.
При кладке на растворах с противоморозными добавками кирпич и камень должны быть очищены от снега и наледи. Кладку ведут теми же способами, что и при положительной температуре, соблюдая требования к температуре используемого раствора.
При морозе до -15 °C кладку ведут на растворах с добавкой нитрита натрия (5–10 % массы цемента). Способность к укладке у таких растворов сохраняется при данной температуре в течение 1,5–3 часов.
При морозах до -30 °C в растворы добавляют поташ (5–10 % от массы цемента) и замедлитель схватывания, в качестве которого используется сульфитно-дрожжевая бражка. Такой раствор схватывается очень быстро, поэтому максимальное время использования одной порции — 1 час. Растворы с добавлением поташа не рекомендуется использовать при возведении зданий из силикатного кирпича, так как это вещество способно вызывать коррозию силикатов.
Электропрогрев кладки имеет смысл использовать лишь в некоторых случаях: при малых объемах работ или при кладке наиболее нагруженных простенков и столбов нижних этажей многоэтажных зданий. Для таких работ подходят цементные растворы марки не ниже 50. В процессе работы в швы кладки помещают пластинчатые электроды, которые затем подключаются к электросети напряжением 220–380 В. В армированной кладке столбов в качестве электродов используются стальные сетки. Электрический ток, проходящий через растворные швы, нагревает их до температуры +30… +35 °C, ускоряя тем самым процесс твердения. Электропрогрев кладки продолжают до тех пор, пока раствор не наберет 20 % марочной прочности.
Стены из легких бетонных блоков
Использование ячеистых бетонных блоков гарантирует теплосбережение, пожаробезопасность и быстрые темпы работ (рис 5.22). Дом из этого материала обойдется дороже деревянного, но дешевле кирпичного.

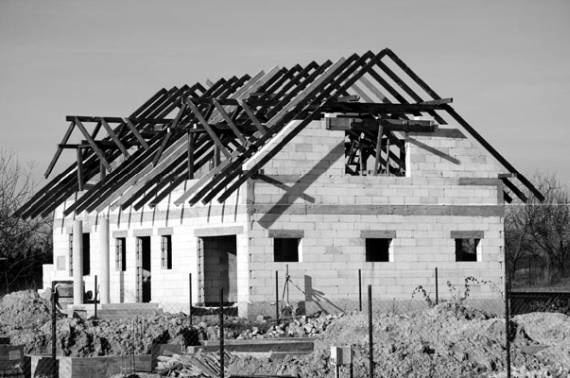

Рис. 5.22. Возведение стен из легких бетонных блоков
В строительстве используют пенобетон, газобетон, газопенобетон.
Пенобетон — легкий строительный материал, его удельный вес — от 300 до 700 кг/м3. Стандартный блок из ячеистого бетона плотностью 500 кг/м3 и размером 600 × 250 × 400 мм имеет массу до 30 кг и может заменить в ограждающей стене толщиной 400 мм 30 кирпичей, вес которых составляет 180 кг.
Пенобетон не гниет и не стареет; в отличие от сооружений из обычного бетона или кирпича, он «дышит». Данный материал способен регулировать влажность воздуха в помещении, поэтому полностью исключается вероятность появления на нем каких-либо грибковых образований и плесени. Есть у пенобетона еще одна интересная особенность: чем старше он становится, тем большую прочность приобретает.
От газобетона пенобетон выгодно отличается тем, что не впитывает влагу, в то время как газобетон очень гигроскопичен, и если не принять специальных мер, то в доме из газобетона будет пахнуть сыростью, трескаться и отваливаться штукатурка.
Пенобетон изготавливают из смеси цемента, извести, гипса и алюминиевого порошка. Для придания ему дополнительных свойств могут вводиться специальные добавки. Полученную смесь формуют и разрезают на готовые кирпичи-камни.
Большой объем кирпичей из пенобетона и их малый вес означают высокую скорость строительства (табл. 5.5).

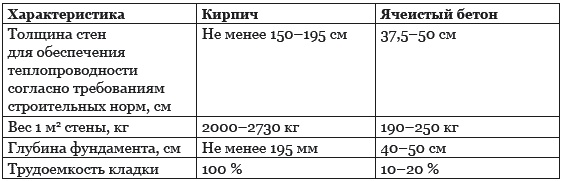

Таблица 5.5. Сравнительная характеристика стеновых материалов
К плюсам пенобетона относится хорошая звукоизоляция (так что если в вашей семье планируется обучение детей музыке, подумайте о пенобетоне). Затраты на отопление в доме из ячеистого бетона ниже на 20–40 % по сравнению с кирпичным домом. При желании можно обойтись без внутренних штукатурных работ — так высока точность геометрических размеров блоков пенобетона. Внутренняя штукатурка стоит очень недешево (от $5 до 10 за м2), ее исключение позволяет существенно сэкономить.
К недостаткам ячеистого бетона можно отнести его слабую стойкость к механическим воздействиям. Однако в этом есть и положительная сторона. Так, пенобетон легко обрабатывается любым режущим инструментом. Он легко пилится и штрабится (рис. 5.23).
